Proline Promass 80 PROFIBUS PA
!
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
5...9 –
10...14 –
15...19 0...1
Endress+Hauser

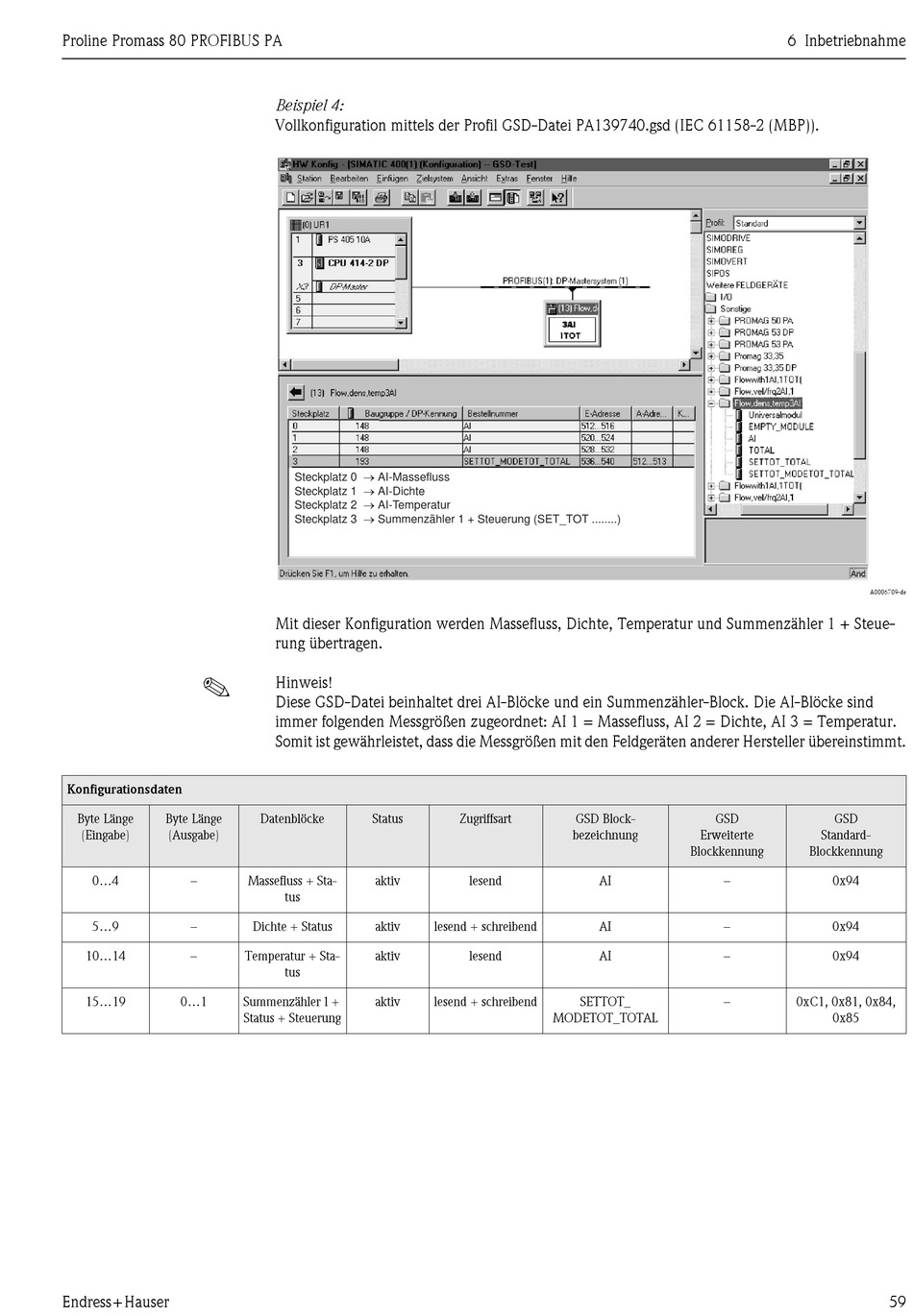

Beispiel 4:
Vollkonfiguration mittels der Profil GSD-Datei PA139740.gsd (IEC 61158-2 (MBP)).
®
Steckplatz 0 AI-Massefluss
®
Steckplatz 1 AI-Dichte
®
Steckplatz 2 AI-Temperatur
®
Steckplatz 3 Summenzähler 1 + Steuerung (SET_TOT ........)
Mit dieser Konfiguration werden Massefluss, Dichte, Temperatur und Summenzähler 1 + Steue-
rung übertragen.
Hinweis!
Diese GSD-Datei beinhaltet drei AI-Blöcke und ein Summenzähler-Block. Die AI-Blöcke sind
immer folgenden Messgrößen zugeordnet: AI 1 = Massefluss, AI 2 = Dichte, AI 3 = Temperatur.
Somit ist gewährleistet, dass die Messgrößen mit den Feldgeräten anderer Hersteller übereinstimmt.
Datenblöcke Status
Massefluss + Sta- aktiv
tus
Dichte + Status aktiv
Temperatur + Sta- aktiv
tus
Summenzähler 1 + aktiv
Status + Steuerung
Zugriffsart GSD Block-
bezeichnung
lesend AI
lesend + schreibend AI
lesend AI
lesend + schreibend SETTOT_
MODETOT_TOTAL
6 Inbetriebnahme
GSD GSD
Erweiterte Standard-
Blockkennung Blockkennung
– 0x94
– 0x94
– 0x94
– 0xC1, 0x81, 0x84,
0x85
A0006709-de
