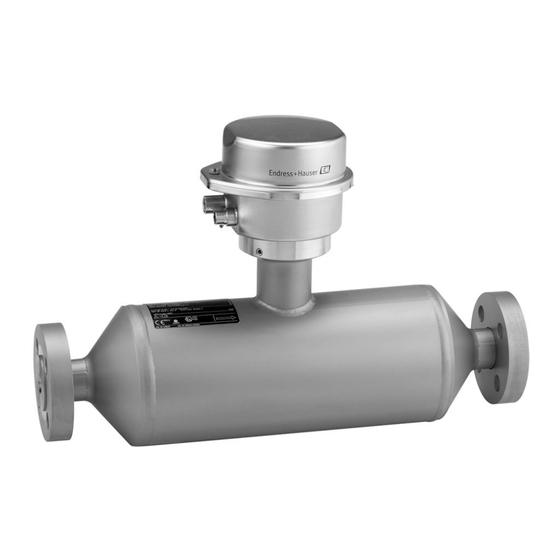

Endress+Hauser Proline Promass I 100 Technische Information

Endress+Hauser Proline Promass I 100 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass I 100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01035D/06/DE/04.14
71254117
Kombiniert Inline-Viskositäts- und Durchflussmessung mit ultrakompaktem
Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Flüssigkeits- und Gasmessung bei geringem Druckverlust
und schonendem Umgang mit dem Messstoff
Geräteeigenschaften
• Gerades, leicht zu reinigendes Einrohrsystem
• TMB
®
-Technologie
• Messrohr aus Titan
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69K
• Vor-Ort-Anzeige erhältlich
Products
Technische Information
Proline Promass I 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Energiesparend – minimaler Druckverlust dank Full-bore-
Design
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf engs-
tem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Verifikation ohne Ausbau – Heartbeat Technology™
Services
