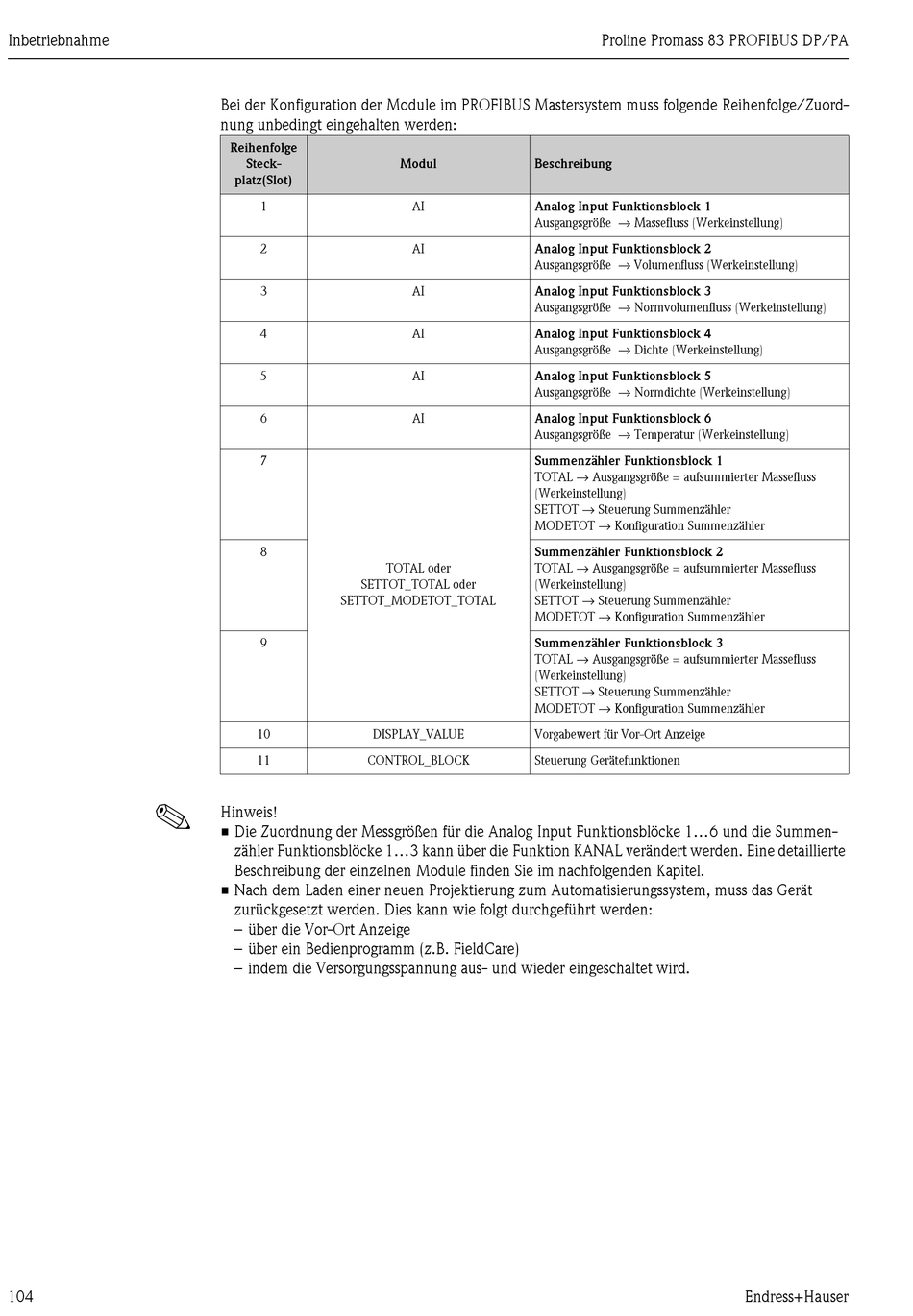

Endress+Hauser Proline Promass 83 PROFIBUS DP/PA Betriebsanleitung Seite 104

Inbetriebnahme
!
104
Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord-
nung unbedingt eingehalten werden:
Reihenfolge
Steck-
platz(Slot)
1
2
3
4
5
6
7
8
TOTAL oder
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
9
10 DISPLAY_VALUE
11 CONTROL_BLOCK
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke 1...6 und die Summen-
zähler Funktionsblöcke 1...3 kann über die Funktion KANAL verändert werden. Eine detaillierte
Beschreibung der einzelnen Module finden Sie im nachfolgenden Kapitel.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– über die Vor-Ort Anzeige
– über ein Bedienprogramm (z.B. FieldCare)
– indem die Versorgungsspannung aus- und wieder eingeschaltet wird.
Modul Beschreibung
AI Analog Input Funktionsblock 1
Ausgangsgröße → Massefluss (Werkeinstellung)
AI Analog Input Funktionsblock 2
Ausgangsgröße → Volumenfluss (Werkeinstellung)
AI Analog Input Funktionsblock 3
Ausgangsgröße → Normvolumenfluss (Werkeinstellung)
AI Analog Input Funktionsblock 4
Ausgangsgröße → Dichte (Werkeinstellung)
AI Analog Input Funktionsblock 5
Ausgangsgröße → Normdichte (Werkeinstellung)
AI Analog Input Funktionsblock 6
Ausgangsgröße → Temperatur (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = aufsummierter Massefluss
(Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = aufsummierter Massefluss
(Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL → Ausgangsgröße = aufsummierter Massefluss
(Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
