5.7.2
Einstellen der Geräteadresse
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea-
dressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal
vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht
erkannt. Alle Messgeräte werden ab Werk mit der Adresse 126 und Software-Adressierung aus-
geliefert.
Adressierung über Vor-Ort-Bedienung/Bedienprogramm
Die Addressierung erfolgt in der Funktion BUS-ADRESSE (6101) → siehe Handbuch "Beschreibung
Gerätefunktionen".
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Zylinderschraube der Sicherungskralle mit Innensechskant (3 mm) lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungsschrauben des
Anzeigemoduls lösen.
4.
Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine einstellen.
5.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

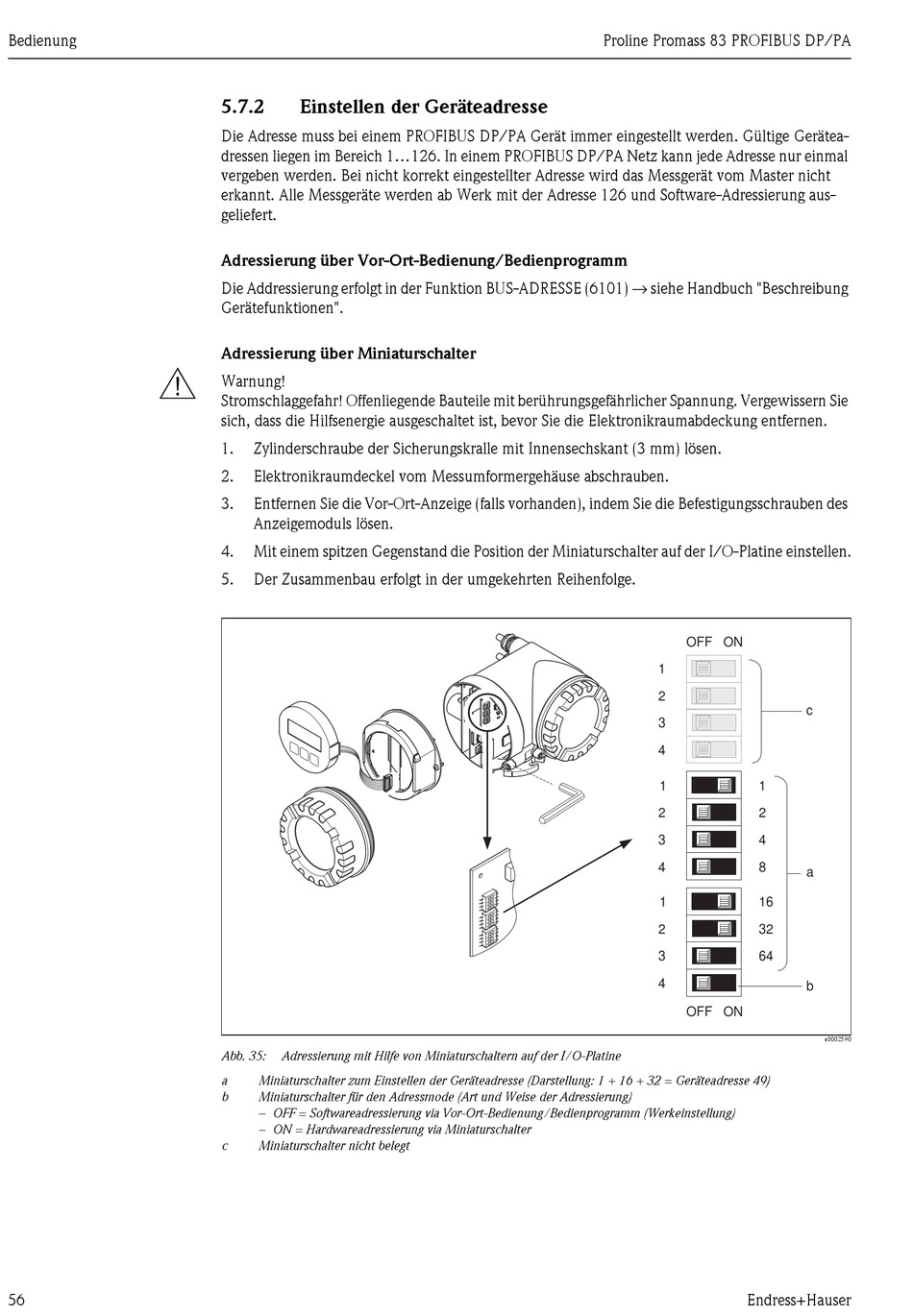

Abb. 35:
Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a
Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b
Miniaturschalter für den Adressmode (Art und Weise der Adressierung)
– OFF = Softwareadressierung via Vor-Ort-Bedienung/Bedienprogramm (Werkeinstellung)
– ON = Hardwareadressierung via Miniaturschalter
c
Miniaturschalter nicht belegt
