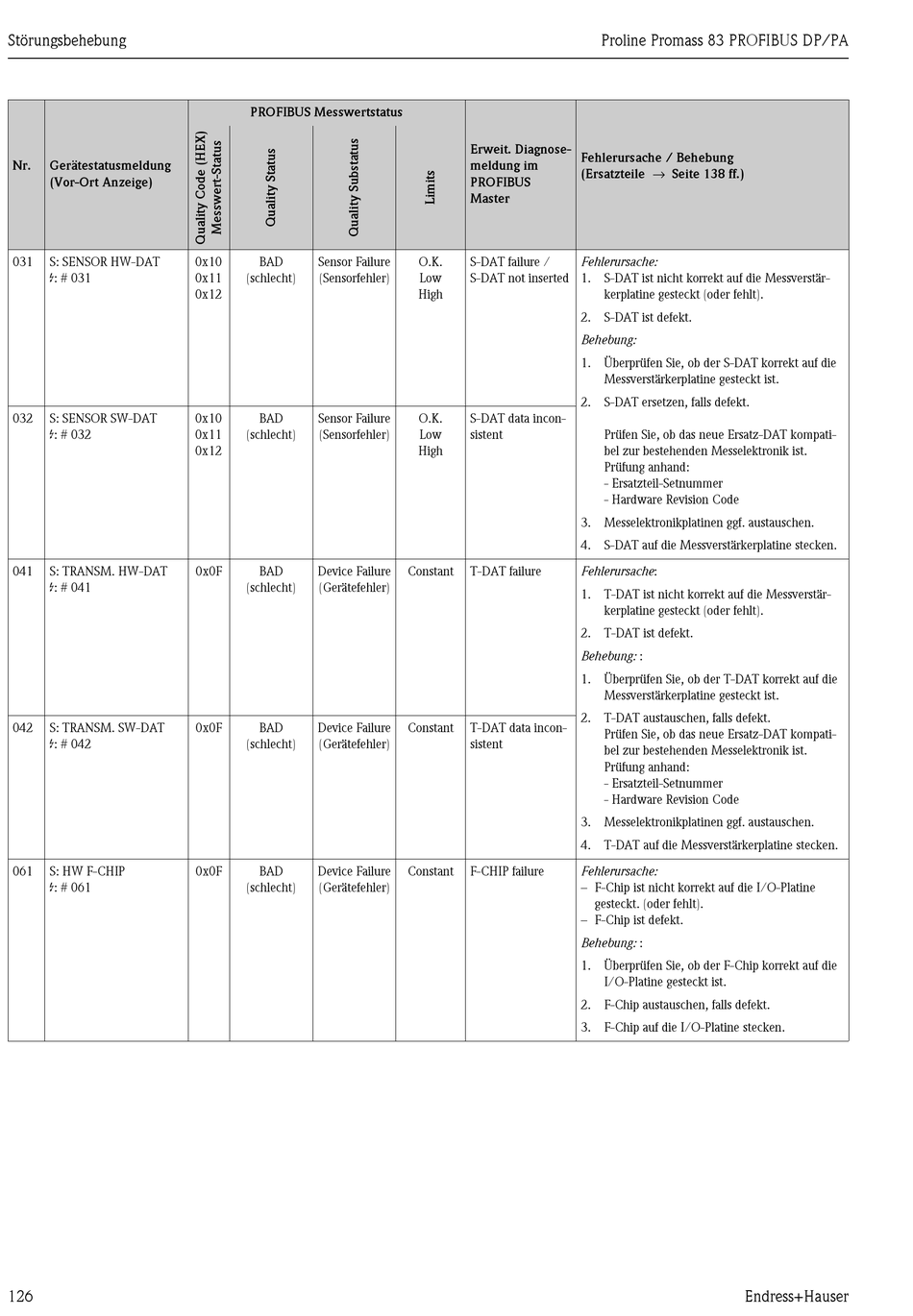

Endress+Hauser Proline Promass 83 PROFIBUS DP/PA Betriebsanleitung Seite 126

Störungsbehebung
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
041 S: TRANSM. HW-DAT
$: # 041
042 S: TRANSM. SW-DAT
$: # 042
061 S: HW F-CHIP
$: # 061
126
PROFIBUS Messwertstatus
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
O.K. S-DAT failure /
Low S-DAT not inserted
High
O.K. S-DAT data incon-
Low sistent
High
Constant T-DAT failure
Constant T-DAT data incon-
sistent
Constant F-CHIP failure
Proline Promass 83 PROFIBUS DP/PA
Fehlerursache / Behebung
(Ersatzteile → Seite 138 ff.)
Fehlerursache:
1. S-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. S-DAT ist defekt.
Behebung:
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. S-DAT ersetzen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
1. T-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. T-DAT ist defekt.
Behebung: :
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. T-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
– F-Chip ist nicht korrekt auf die I/O-Platine
gesteckt. (oder fehlt).
– F-Chip ist defekt.
Behebung: :
1. Überprüfen Sie, ob der F-Chip korrekt auf die
I/O-Platine gesteckt ist.
2. F-Chip austauschen, falls defekt.
3. F-Chip auf die I/O-Platine stecken.
