Bedienung
#
"
54
5.6.5
Konfiguration Relaisausgang
Über zwei Steckbrücken auf dem steckbaren Sub-Modul kann der Relaiskontakt wahlweise als
Öffner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND RELAIS (4740) ist diese
Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
2.
I/O-Platine ausbauen.
3.
Steckbrücken positionieren (siehe Abbildung).
Achtung!
Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Beachten Sie die angegebenen Positionen der Steckbrücken genau.
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
1
2
3
4
1
P U
2
I N
3
4
P U
I N

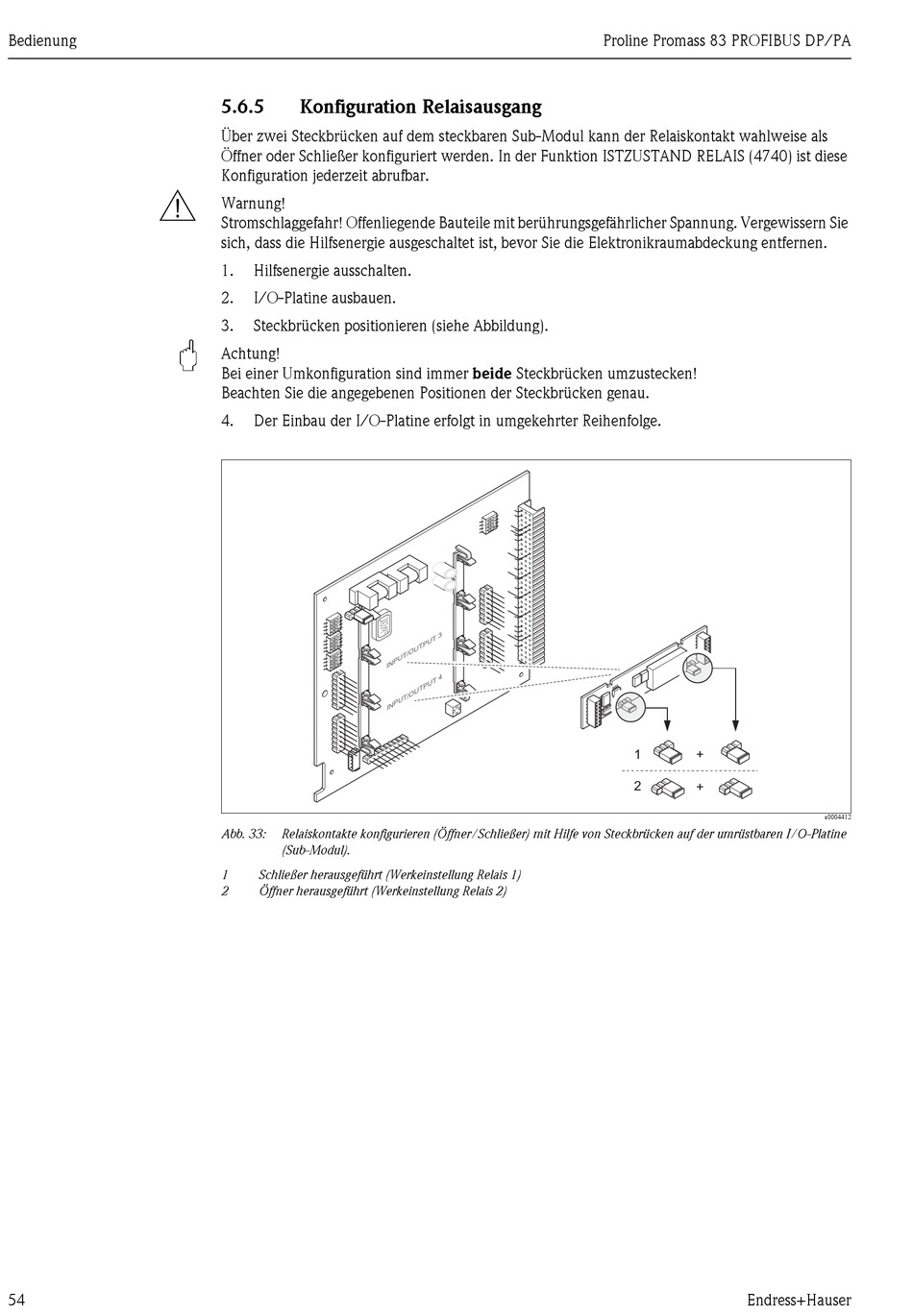

Abb. 33:
Relaiskontakte konfigurieren (Öffner/Schließer) mit Hilfe von Steckbrücken auf der umrüstbaren I/O-Platine
(Sub-Modul).
1
Schließer herausgeführt (Werkeinstellung Relais 1)
2
Öffner herausgeführt (Werkeinstellung Relais 2)
1
2
3
4
3
U T
T P
O U
T /
4
U T
T P
O U
T /
Proline Promass 83 PROFIBUS DP/PA
1
+
2
+
Endress+Hauser
a0004412
