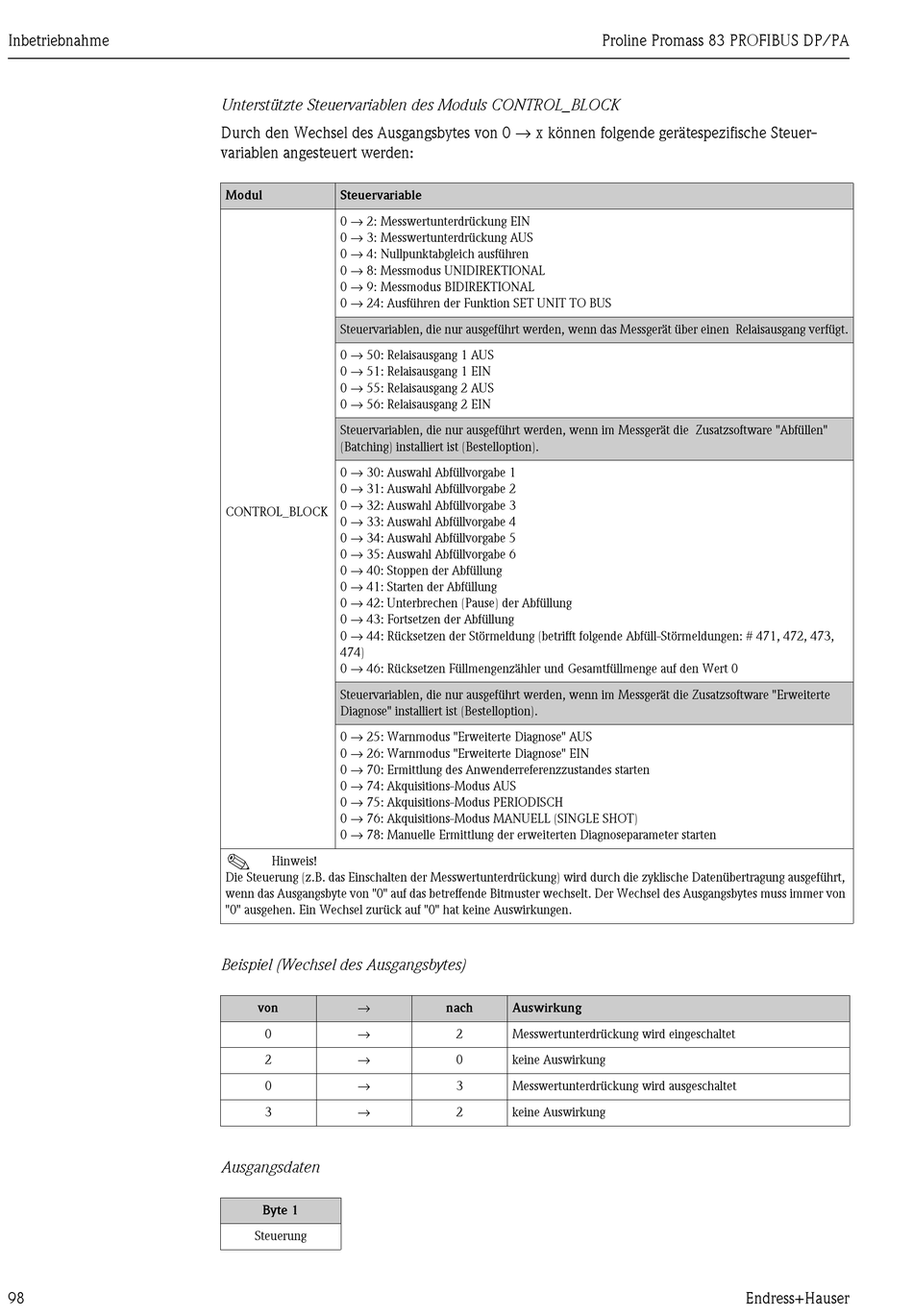

Endress+Hauser Proline Promass 83 PROFIBUS DP/PA Betriebsanleitung Seite 98

Inbetriebnahme
98
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → x können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul Steuervariable
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 4: Nullpunktabgleich ausführen
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät über einen Relaisausgang verfügt.
0 → 50: Relaisausgang 1 AUS
0 → 51: Relaisausgang 1 EIN
0 → 55: Relaisausgang 2 AUS
0 → 56: Relaisausgang 2 EIN
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatzsoftware "Abfüllen"
(Batching) installiert ist (Bestelloption).
0 → 30: Auswahl Abfüllvorgabe 1
0 → 31: Auswahl Abfüllvorgabe 2
0 → 32: Auswahl Abfüllvorgabe 3
CONTROL_BLOCK
0 → 33: Auswahl Abfüllvorgabe 4
0 → 34: Auswahl Abfüllvorgabe 5
0 → 35: Auswahl Abfüllvorgabe 6
0 → 40: Stoppen der Abfüllung
0 → 41: Starten der Abfüllung
0 → 42: Unterbrechen (Pause) der Abfüllung
0 → 43: Fortsetzen der Abfüllung
0 → 44: Rücksetzen der Störmeldung (betrifft folgende Abfüll-Störmeldungen: # 471, 472, 473,
474)
0 → 46: Rücksetzen Füllmengenzähler und Gesamtfüllmenge auf den Wert 0
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatzsoftware "Erweiterte
Diagnose" installiert ist (Bestelloption).
0 → 25: Warnmodus "Erweiterte Diagnose" AUS
0 → 26: Warnmodus "Erweiterte Diagnose" EIN
0 → 70: Ermittlung des Anwenderreferenzzustandes starten
0 → 74: Akquisitions-Modus AUS
0 → 75: Akquisitions-Modus PERIODISCH
0 → 76: Akquisitions-Modus MANUELL (SINGLE SHOT)
0 → 78: Manuelle Ermittlung der erweiterten Diagnoseparameter starten
!
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Datenübertragung ausgeführt,
wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster wechselt. Der Wechsel des Ausgangsbytes muss immer von
"0" ausgehen. Ein Wechsel zurück auf "0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
→
von
→
0
→
2
→
0
→
3
Ausgangsdaten
Byte 1
Steuerung
Proline Promass 83 PROFIBUS DP/PA
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
