6.8.4
Projektierungsbeispiele mit Simatic S7 HW-Konfig
Beispiel 1:

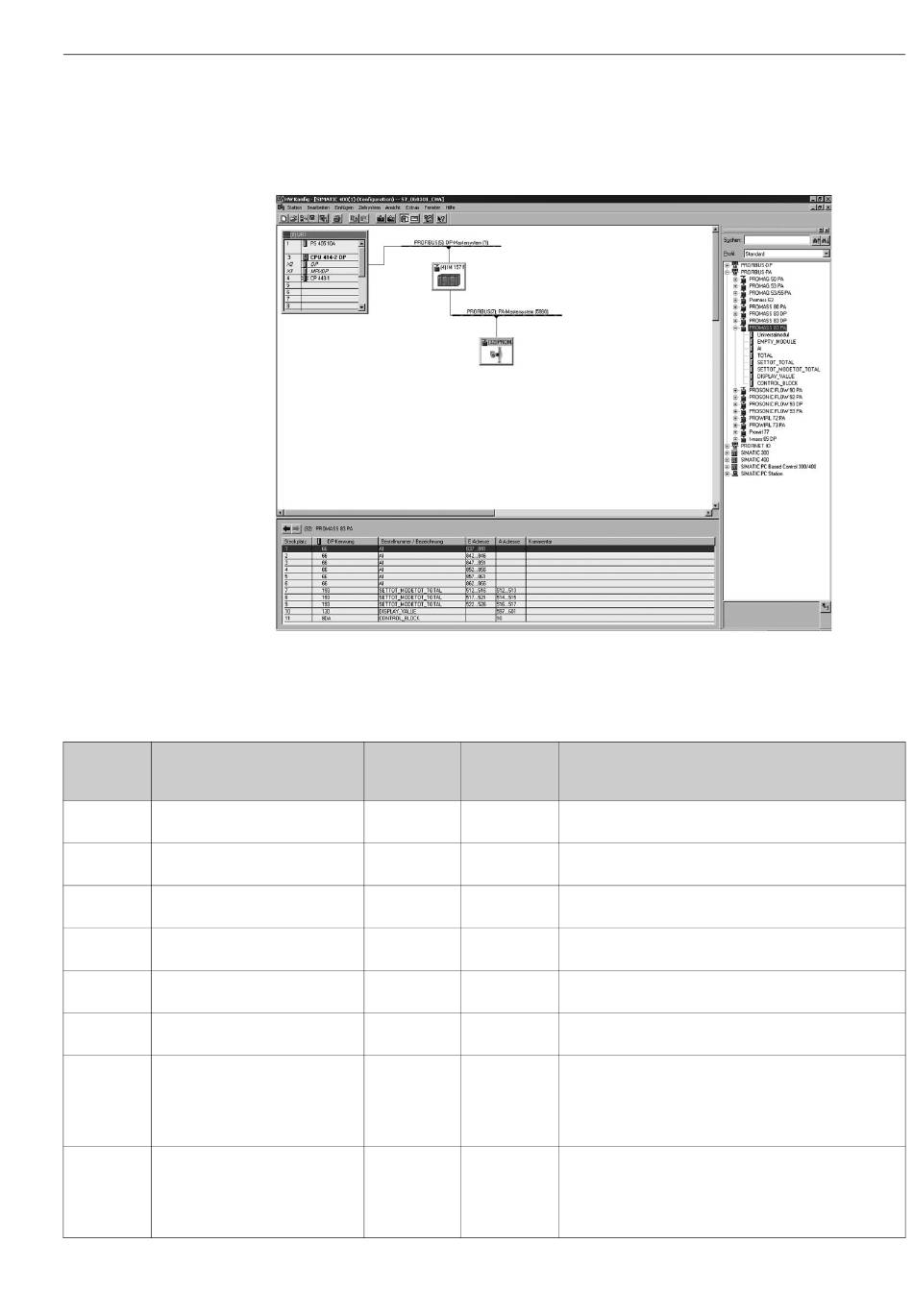

Abb. 48:
Vollkonfiguration mittels der Promass 83 GSD-Datei
Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge
unbedingt eingehalten werden:
Byte-Länge
Modul
Eingangsdaten
AI
5
AI
5
AI
5
AI
5
AI
5
AI
5
5
5
Byte-Länge
Beschreibung
Ausgangsdaten
–
Analog Input Funktionsblock 1
Ausgangsgröße → Massefluss (Werkeinstellung)
–
Analog Input Funktionsblock 2
Ausgangsgröße → Volumenfluss (Werkeinstellung)
–
Analog Input Funktionsblock 3
Ausgangsgröße → Normvolumenfluss (Werkeinstellung)
–
Analog Input Funktionsblock 4
Ausgangsgröße → Dichte (Werkeinstellung)
–
Analog Input Funktionsblock 5
Ausgangsgröße → Normdichte (Werkeinstellung)
–
Analog Input Funktionsblock 6
Ausgangsgröße → Temperatur (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = aufsummierter Massefluss
2
Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = aufsummierter Massefluss
2
(Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Inbetriebnahme
a0002678
