Störungsbehebung
!
138
9.6
Ersatzteile
Sie finden eine ausführliche Fehlersuchanleitung in den vorhergehenden Kapiteln. → Seite 122 ff.
Darüber hinaus unterstützt Sie das Messgerät durch eine permanente Selbstdiagnose und durch die
Anzeige aufgetretener Fehler.
Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte Ersatz-
teile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile.
Hinweis!
Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter Angabe
der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist. → Seite 9
Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile:
• Ersatzteil
• Zusatzteile, Kleinmaterialien (Schrauben, usw.)
• Einbauanleitung
• Verpackung
9.6.1
PROFIBUS DP
1
6
7
9

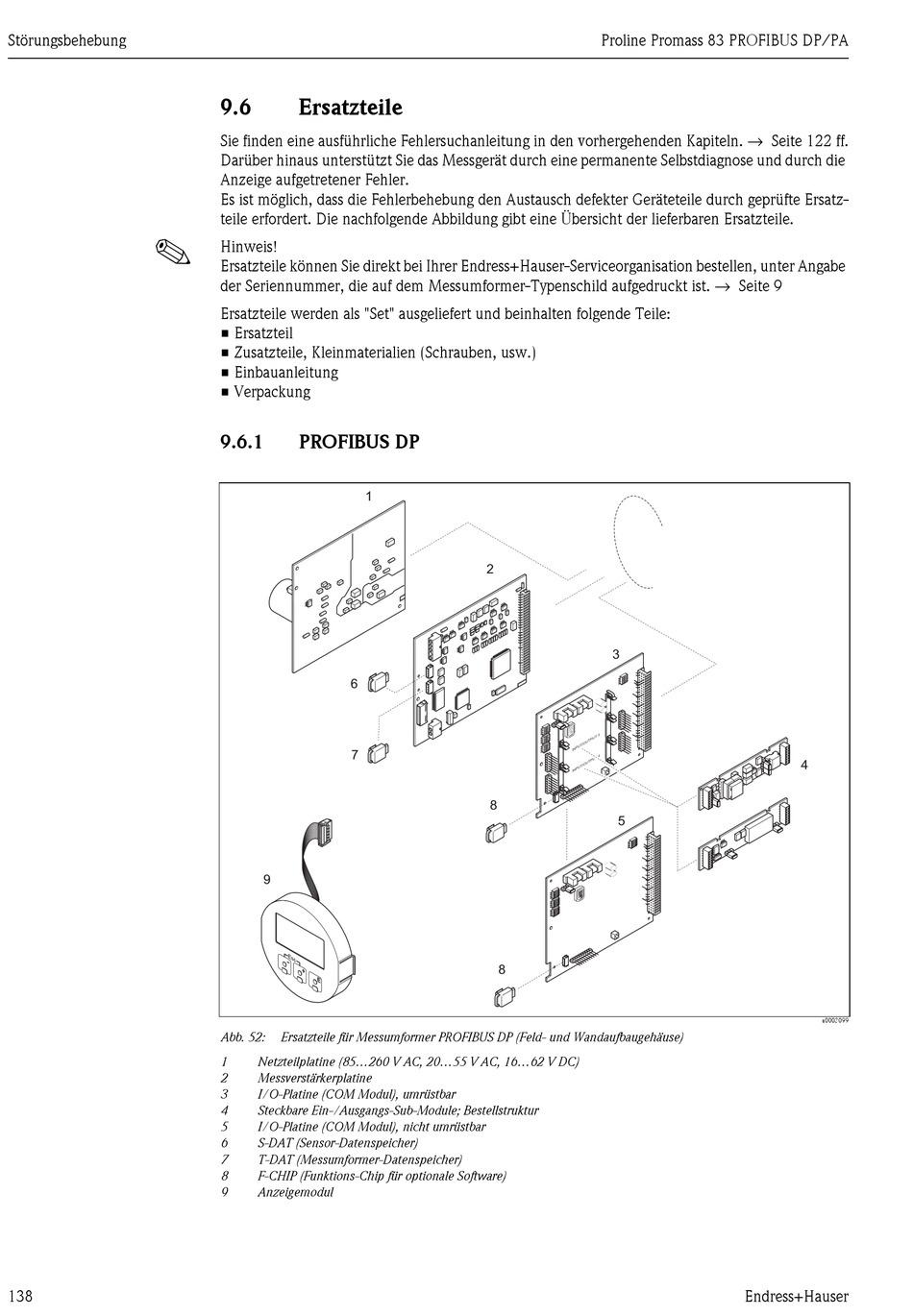

Abb. 52:
Ersatzteile für Messumformer PROFIBUS DP (Feld- und Wandaufbaugehäuse)
1
Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC)
2
Messverstärkerplatine
3
I/O-Platine (COM Modul), umrüstbar
4
Steckbare Ein-/Ausgangs-Sub-Module; Bestellstruktur
5
I/O-Platine (COM Modul), nicht umrüstbar
6
S-DAT (Sensor-Datenspeicher)
7
T-DAT (Messumformer-Datenspeicher)
8
F-CHIP (Funktions-Chip für optionale Software)
9
Anzeigemodul
Proline Promass 83 PROFIBUS DP/PA
2
3
1
2
3
4
1
2
3
4
3
U T
1
2
T P
3
O U
4
T /
1
P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N
8
5
1
1
2
2
3
3
4
4
1
1
2
2
3
3
4
4
1
1
2
2
3
3
4
4
1
1
2
2
3
3
4
4
8
4
a0003099
