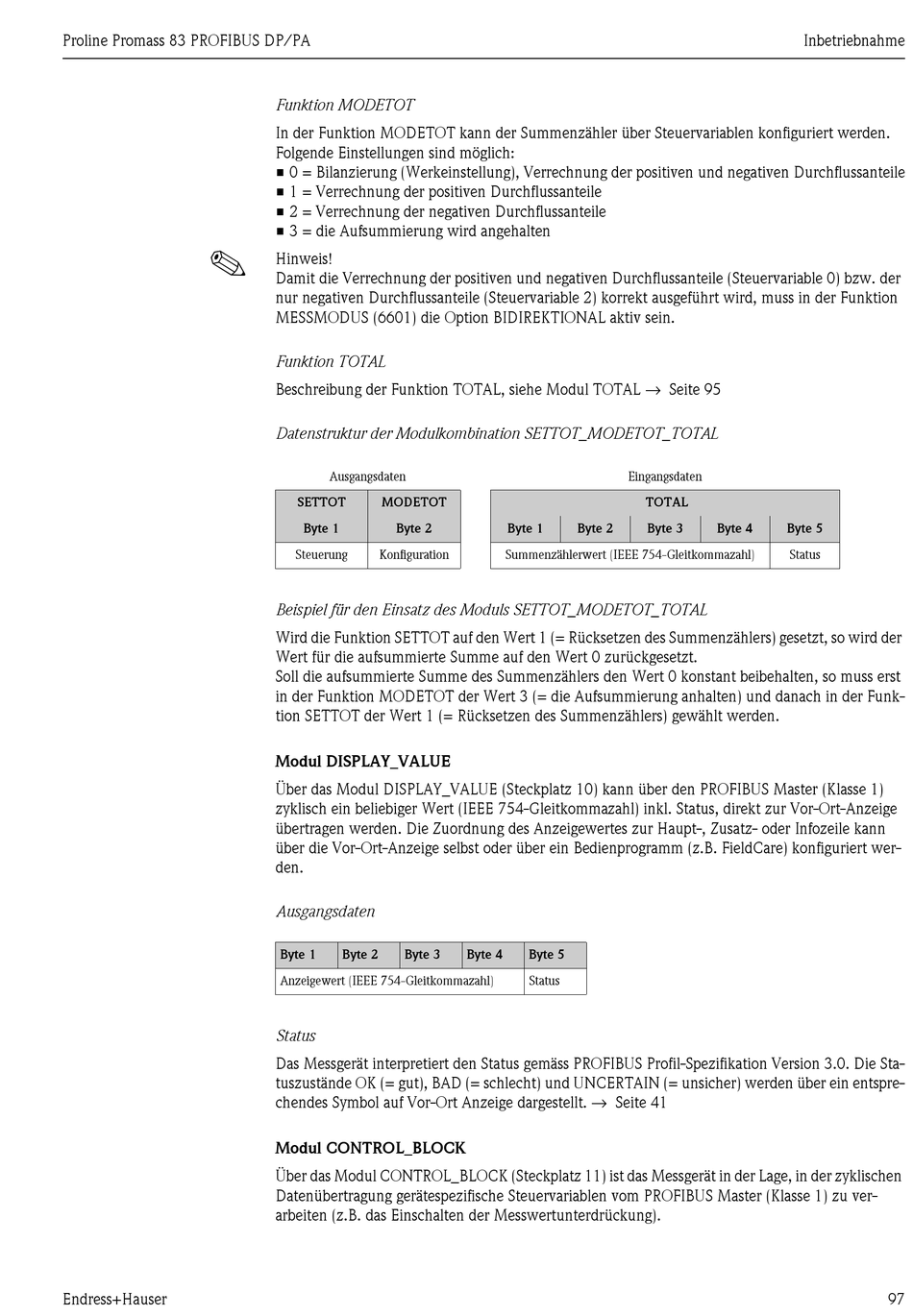

Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert werden.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflussanteile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0) bzw. der
nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss in der Funktion
MESSMODUS (6601) die Option BIDIREKTIONAL aktiv sein.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → Seite 95
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so wird der
Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
Soll die aufsummierte Summe des Summenzählers den Wert 0 konstant beibehalten, so muss erst
in der Funktion MODETOT der Wert 3 (= die Aufsummierung anhalten) und danach in der Funk-
tion SETTOT der Wert 1 (= Rücksetzen des Summenzählers) gewählt werden.
Modul DISPLAY_VALUE
Über das Modul DISPLAY_VALUE (Steckplatz 10) kann über den PROFIBUS Master (Klasse 1)
zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige
übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann
über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B. FieldCare) konfiguriert wer-
den.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Anzeigewert (IEEE 754-Gleitkommazahl)
Status
Das Messgerät interpretiert den Status gemäss PROFIBUS Profil-Spezifikation Version 3.0. Die Sta-
tuszustände OK (= gut), BAD (= schlecht) und UNCERTAIN (= unsicher) werden über ein entspre-
chendes Symbol auf Vor-Ort Anzeige dargestellt. → Seite 41
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 11) ist das Messgerät in der Lage, in der zyklischen
Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse 1) zu ver-
arbeiten (z.B. das Einschalten der Messwertunterdrückung).
Eingangsdaten
Byte 1 Byte 2
Summenzählerwert (IEEE 754-Gleitkommazahl)
Byte 4 Byte 5
Status
Inbetriebnahme
TOTAL
Byte 3 Byte 4 Byte 5
Status
