CZ
MIG/MAG, MMA, LIFT
Typ svařování
TIG, FCAW
Koeficient výkonu 0,9
Výkon 85%
Rozměry [mm] 440x180x360
3. PROVOZ
3.1 OBECNÉ POKYNY
a. Používejte zařízení v souladu s určením, při dodržení
předpisů BOZP a omezení vyplývajících z údajů
uvedených na typovém štítku (stupeň IP, provozní
cyklus, napájecí napětí atd.).
b. Neotvírejte stroj, otevření způsobí ztrátu záruky,
kromě toho mohou výbušné nezakryté části
poškodit tělo.
c. Výrobce nenese odpovědnost za technické změny
na zařízení nebo materiální škody vzniklé v důsledku
provedení těchto změn.
d. Pokud zařízení nepracuje správně, obraťte se na
servisní centrum.
e. Nezakrývejte větrací mezery – umístěte svářečku ve
vzdálenosti 30 cm od jiných předmětů.
f. Nedržte svářečku pod paží nebo v blízkosti těla.
g. Neinstalujte stroj v silně zaprášených místnostech
s agresivním prostředím a v blízkosti zařízení
emitujících silné elektromagnetické pole.
3.2 SKLADOVÁNÍ ZAŘÍZENÍ
a. Chraňte stroj před vodou a vlhkostí.
b. Neumísťujte svářečku na ohřívané povrchy.
c. Skladujte zařízení na suchém a čistém místě.
3.3 PŘIPOJENÍ ZAŘÍZENÍ
3.3.1 PŘIPOJENÍ PROUDU
a. Připojení zařízení by měla provést kvalifikovaná
osoba. Kromě toho by měla osoba s potřebnými
kvalifikacemi zkontrolovat, zda je uzemnění a
elektrická instalace, včetně ochranného systému,
v souladu s bezpečnostními předpisy a zda pracují
správně.
b. Umístěte zařízení v blízkosti místa provozu.
c. • Nepoužívejte dlouhé kabely pro připojení stroje.
d. • Jednofázové svářečky by měly být připojeny do
zásuvky se zemnicím kolíkem.
e. • Svářečky napájené z 3 fázové sítě jsou dodávány
bez zástrčky, zástrčku musíte koupit sami a montaż
svěřte kvalifikované osobě.
UPOZORNĚNÍ! ZAŘÍZENÍ MŮŽETE
POUZE TEHDY, POKUD JE PŘIPOJENO
INSTALACI S ŘÁDNĚ FUNKČNÍ POJISTKOU.
4. OBSLUHA
4.1 POPIS ZAŘÍZENÍ:

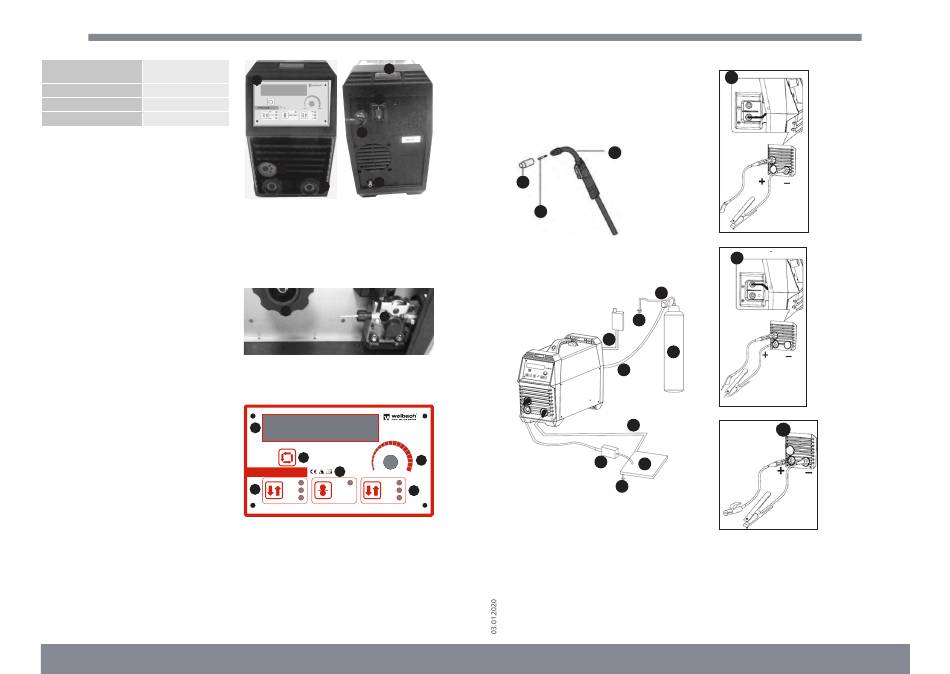

Pohled na zařízení zepředu / Pohled na zařízení zezadu
22
1
7
2
3
4
1. Ovládací panel
2. EURO zásuvka kabelu MIG/MAG
3. Výstup vodiče „+"
4. Výstup vodiče „−"
5. Přepravní úchyt
6. Spínač/vypínač svářečky
7. Napájecí kabel
8. Přípojka plynu
Pohled na vnitřek (Vodítko drátu)
2
1
1. Místo na cívky s drátem
2. Otočný regulátor výkonu
3. Vodítko drátu
Popis ovládacího panelu:
1
6
3
PROXUS 200
min
MIG
2
POUŽÍVAT
LIFT TIG WIRE FEEDER
K
MMA
1. Displej
2. Výběr režimu svařování - MIG/LIFT TIG/MMA
3. Ruční podávání drátu
4. Spuštění funkce VRD (indikátor VRD Funkce
bezpečnosti – pouze pro svařování MMA: Tato
funkce umožňuje snížit napětí chodu naprázdno
na hodnotu bezpečnou pro uživatele v okamžiku,
kdy je zařízení připraveno ke svařování. Po zahájení
svařování napětí chodu naprázdno automaticky
roste na jmenovitou hodnotu a po dokončení
svařování opět klesne na bezpečnou hodnotu.) a
přepínání mezi režimy 2T/4T (MIG)
22 22
5. Knoflík pro nastavení parametrů svařování (současné
5
stisknutí a otočení knoflíku způsobí rychlejší změnu
hodnoty parametru)
6. Tlačítko pro nastavení parametrů svařování MIG /
MAG
6
• Průměr drátu (0,8-1,0)
• Indukčnost (-10 - +10)
• Korekce délky oblouku (-5 - +5)
HOŘÁK MIG:
8 1
2
1. Tryska
2. Koncovka
3. Svařovací hořák MIG
5. ZAPOJENÍ KABELŮ
Schéma připojení
MIG/MAG - obecné schéma:
3
5
max
VRD
4
2T
1. Napájecí kabel
4T
2. Regulátor tlaku
3. Plynová hadice
4. Plynová lahev
5. Kostřící kabel
6. Svářečský úchyt
7./8. Uzemnění
9. Svařovaný předmět
Polarizace MIG/MAG
1
3
Polarizacje FLUX
2
2
8
1
4
3
MMA
5
6
9
7
CZ
3
