Flacher Luftfilter - Briggs & Stratton Vanguard 10V300 Reparaturhandbuch

3. Die Dichtung (E) aus der Luftfiltergrundplatte
entfernen.
4. Die Sechskant-Flanschmutter (F) entfernen, um
die Blende (G) aus dem Inneren des Vergaser-
Montagebolzens zu lösen.
5. Die Sechskant-Flanschschraube (H) entfernen,
um die Blende und die Luftfiltergrundplatte aus der
Steuerhalterung zu lösen.
6. Den Entlüfterschlauch (I) vom Anschluss an der
Luftfiltergrundplatte trennen.
25

Flacher Luftfilter

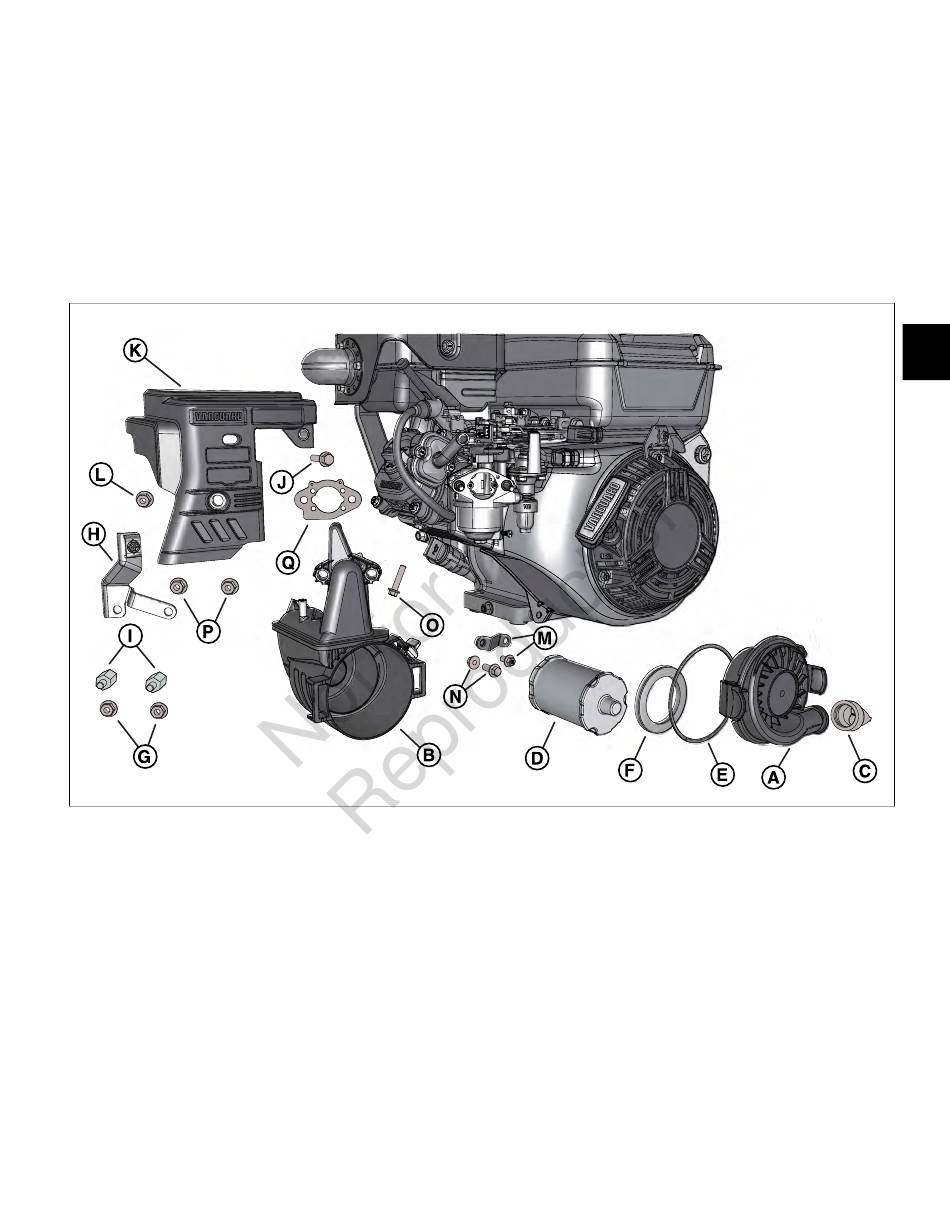

1. Siehe Abbildung 25. Die Verriegelung bewegen,
um den Luftfilterdeckel (A) zu entriegeln und
die Seitenlaschen eindrücken, um ihn aus der
Luftfiltergrundplatte (B) zu lösen.
2. Das Entenschnabelventil (C) aus dem
Lufteinlassanschluss am Luftfilterdeckel entfernen.
3. Die Luftfilterpatrone (D) aus der Luftfiltergrundplatte
entfernen.
4. Die Schaumstoffdichtung (E) aus dem Luftfilterdeckel
entfernen.
5. Das Klebstoff-Schaum-Abstandsstück (F)
im Luftfilterdeckel entfernen. Das Schaum-
Abstandsstück entfernen und wegwerfen, wenn
Schäden oder allgemeiner Verschleiß vorliegen.
7. Die beiden Sechskant-Flanschmuttern (J) entfernen,
um die Luftfiltergrundplatte aus den Vergaser-
Montagebolzen zu lösen.
8. Die Dichtung (K) von den zwei Stiften neben dem
Montageflansch der Luftfiltergrundplatte entfernen.
Die Dichtung wegwerfen.
9. Das Entenschnabelventil (L) aus dem
Lufteinlassanschluss an der Luftfiltergrundplatte
entfernen.
6. Die beiden Sechskant-Flanschmuttern (G) entfernen,
um die Halterung (H) von den Abstandsbolzen (I) zu
lösen.
7. Die beiden Abstandsbolzen von den Vergaserstiften
entfernen.
8. Die Sechskant-Flanschschraube (J) entfernen, um
die Blende (K) aus der Steuerhalterung zu lösen.
9. Die Sechskant-Flanschmutter (L) aus dem Inneren
des Vergasermontagebolzens entfernen. Die Blende
entfernen.
10. Die untere Stützhalterungsschraube (M)
aus dem Kurbelgehäuse entfernen, um die
Luftfiltergrundplatte zu lösen (die Schraube hält auch
den Zylinderhitzeschutz und das Lüftergehäuse).
11. Falls erforderlich, die Schraube mit der
Sechskantmutter (N) an der unteren Stützhalterung
lösen.
