Ergänzungsgeräte anschließen
1.
Schrauben Sie den Kanülenhalter (7) am Probengeberarm an.
2.
Schieben Sie das Distanzstück (4) auf die beiden Kanülen. Fixieren Sie das Dis-
tanzstück unterhalb der Schlauchanschlüsse leicht mit der Befestigungsschraube,
so dass es nicht verrutschen kann.
3.
Setzen Sie die Kanülen entsprechend der Abbildung in den Kanülenhalter ein und
fixieren Sie diese nur leicht mit den Rändelschrauben.
4.
Stellen Sie zwei Probengefäße in die Positionen 1 und 2 des Probentellers unter die
beiden Kanülen.
5.
Schieben Sie den Probengeberarm nach unten.
6.
Justieren Sie die Kanülen in der Höhe, so dass die Kanülenspitze 1 bis 2 mm vom
Gefäßboden entfernt ist und den Boden nicht berührt bzw. nach Ihren Erfordernis-
sen (Verwendung von Rührern).
7.
Fixieren Sie die Kanülen durch leichtes Anziehen der Schrauben.
Achtung: Die Schrauben dürfen auf keinen Fall die Kanülen verbiegen.
8.
Legen Sie die Schläuche in die Lasche (9) und befestigen Sie die Lasche mit einer
der Schrauben des Probengebers am Gehäuse des multi N/C.
Achtung: Die Schläuche dürfen die Bewegung des Probengeberarms nicht behin-
dern.
6.1.3
Probengeber AS 10
BERÜHRUNGSGEFÄHRLICHE ELEKTRISCHE SPANNUNG!
Achten Sie darauf dass keine Flüssigkeiten an Kabelverbindungen oder ins Innere des
Gerätes oder auf das Netzteil gelangen. Es besteht die Gefahr des elektrischen Strom-
schlags.
VORSICHT!
Vorsicht im Fahrbereich des Probengeberarms und der Kanüle während des Betriebes.
Es besteht Verletzungsgefahr (Quetschung u.ä.)!
46

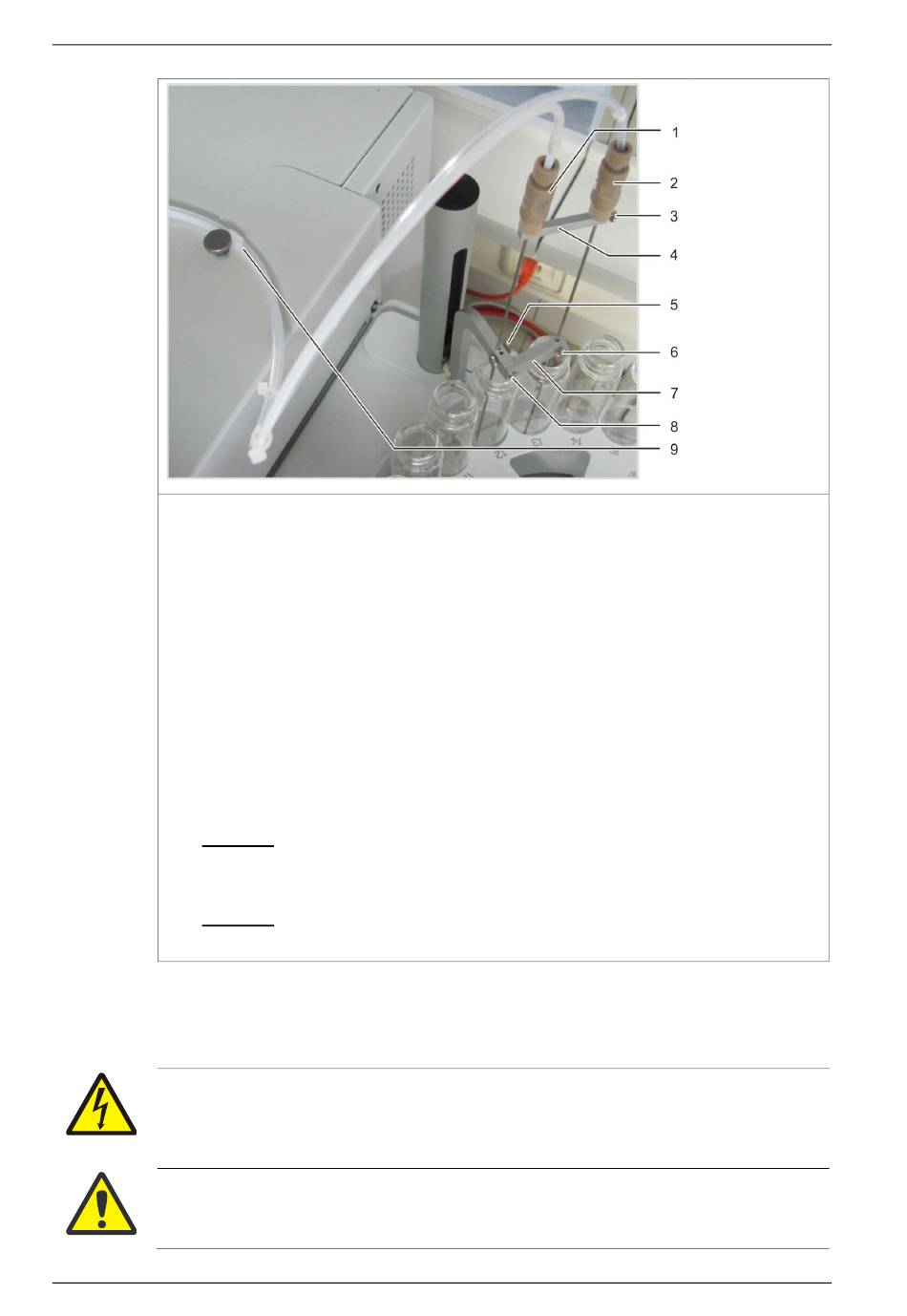

1
Ansaugkanüle
2
Ausblaskanüle
3
Befestigungs-
schraube am
Distanzstück
4
Distanzstück
5
Klemmung
Ansaugkanüle
6
Klemmung
Ausblaskanüle
7
Kanülenhalter
für „paralleles
Ausblasen"
8
Verschrau-
bung des Ka-
nülenhalters
9
Lasche zur Fi-
xierung der
Schläuche
multi N/C pharma HT
