Ergänzungsgeräte anschließen
1
Probenvorschub
2
Ofenschleuse mit Verriegelung

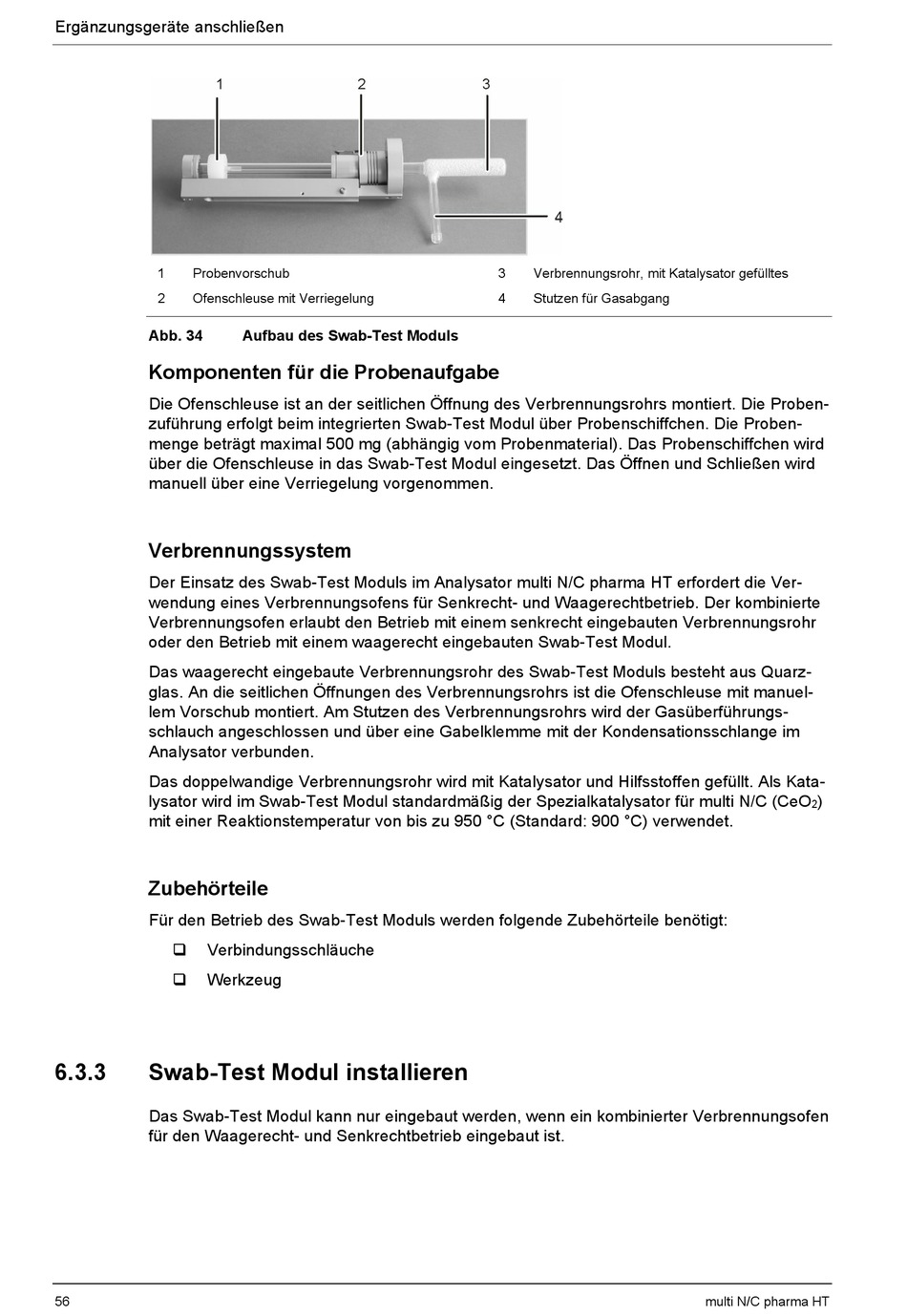

Abb. 34
Komponenten für die Probenaufgabe
Die Ofenschleuse ist an der seitlichen Öffnung des Verbrennungsrohrs montiert. Die Proben-
zuführung erfolgt beim integrierten Swab-Test Modul über Probenschiffchen. Die Proben-
menge beträgt maximal 500 mg (abhängig vom Probenmaterial). Das Probenschiffchen wird
über die Ofenschleuse in das Swab-Test Modul eingesetzt. Das Öffnen und Schließen wird
manuell über eine Verriegelung vorgenommen.
Verbrennungssystem
Der Einsatz des Swab-Test Moduls im Analysator multi N/C pharma HT erfordert die Ver-
wendung eines Verbrennungsofens für Senkrecht- und Waagerechtbetrieb. Der kombinierte
Verbrennungsofen erlaubt den Betrieb mit einem senkrecht eingebauten Verbrennungsrohr
oder den Betrieb mit einem waagerecht eingebauten Swab-Test Modul.
Das waagerecht eingebaute Verbrennungsrohr des Swab-Test Moduls besteht aus Quarz-
glas. An die seitlichen Öffnungen des Verbrennungsrohrs ist die Ofenschleuse mit manuel-
lem Vorschub montiert. Am Stutzen des Verbrennungsrohrs wird der Gasüberführungs-
schlauch angeschlossen und über eine Gabelklemme mit der Kondensationsschlange im
Analysator verbunden.
Das doppelwandige Verbrennungsrohr wird mit Katalysator und Hilfsstoffen gefüllt. Als Kata-
lysator wird im Swab-Test Modul standardmäßig der Spezialkatalysator für multi N/C (CeO
mit einer Reaktionstemperatur von bis zu 950 °C (Standard: 900 °C) verwendet.
Zubehörteile
Für den Betrieb des Swab-Test Moduls werden folgende Zubehörteile benötigt:
Verbindungsschläuche
Werkzeug
6.3.3
Swab-Test Modul installieren
Das Swab-Test Modul kann nur eingebaut werden, wenn ein kombinierter Verbrennungsofen
für den Waagerecht- und Senkrechtbetrieb eingebaut ist.
56
Aufbau des Swab-Test Moduls
3
Verbrennungsrohr, mit Katalysator gefülltes
4
Stutzen für Gasabgang
)
2
multi N/C pharma HT
