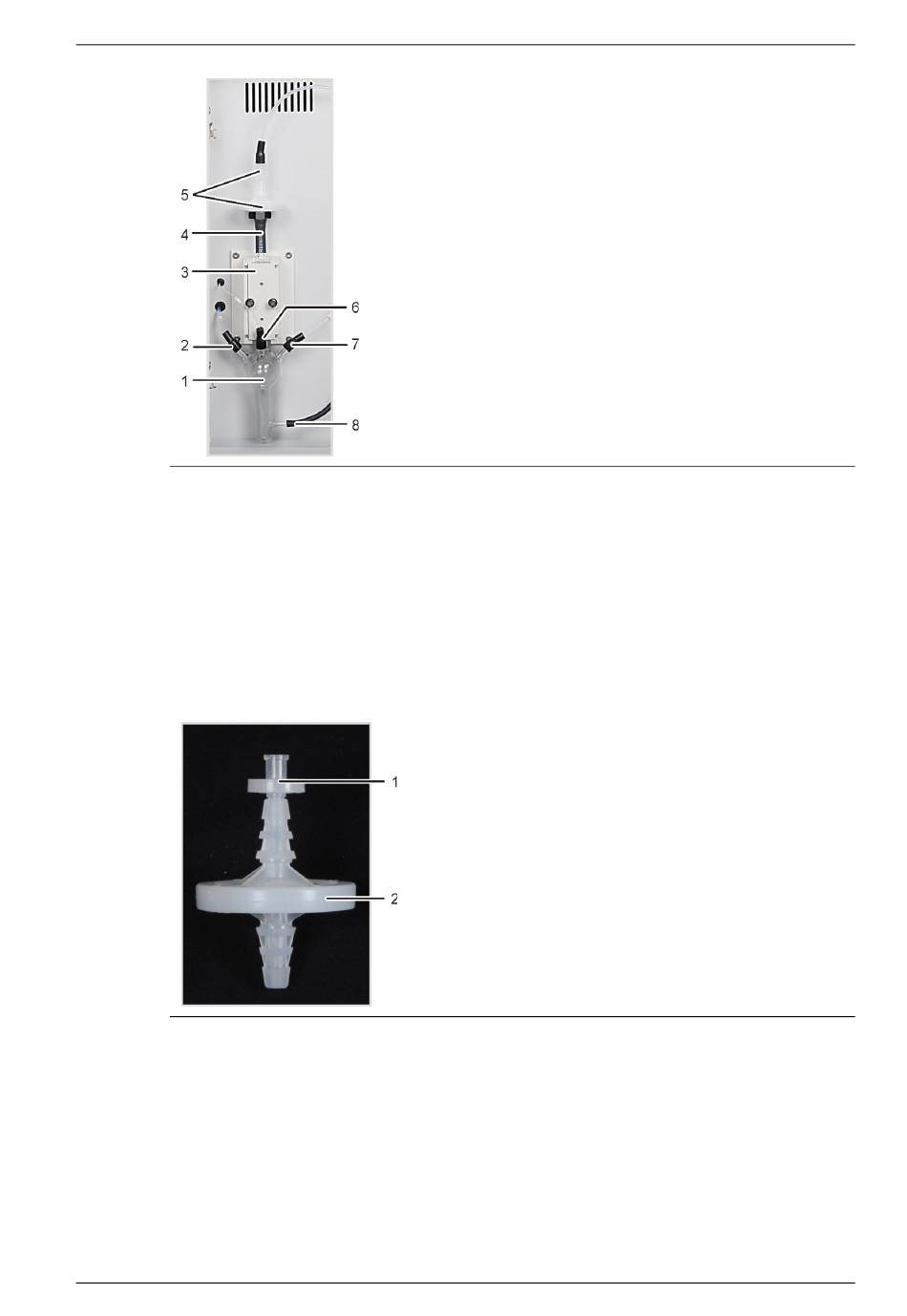

Abb. 12
4.1.4.3 Wasserfallen
Zur weitgehenden Entfernung störender Bestandteile des Messgases und zum Schutz des
Detektors sind im Analysator multi N/C pharma HT zwei Wasserfallen eingebaut. Sie sind im
Gasweg nach dem Kühlblock (5 in Abb. 12) montiert. Die größere Wasserfalle (TC-Vorfilter)
hält Aerosole im laufenden Betrieb zurück, die kleinere Wasserfalle (Einwegrückhaltefilter)
hält aufsteigendes Wasser zurück.
Abb. 13
multi N/C pharma HT
TIC-Kondensationsmodul
Wasserfallen
Technische Beschreibung
1
TIC-Kondensatgefäß
2
Anschluss Schlauch Nr. 1 / Messgaszufuhr von
Kondensationsschlange
3
Kühlblock
4
Anschluss an Wasserfallen
5
Wasserfallen
6
Anschluss Schlauch Nr. AD / Zufuhr der Phos-
porsäure
7
Anschluss Schlauch Nr. BB / direkte Probenzu-
fuhr bei TIC-Bestimmung
8
Anschluss an Kondensatpumpe (Abfallschlauch
Nr. 11)
1
Einwegrückhaltefilter
2
TC-Vorfilter
21
