Elektrischer Anschluss
36

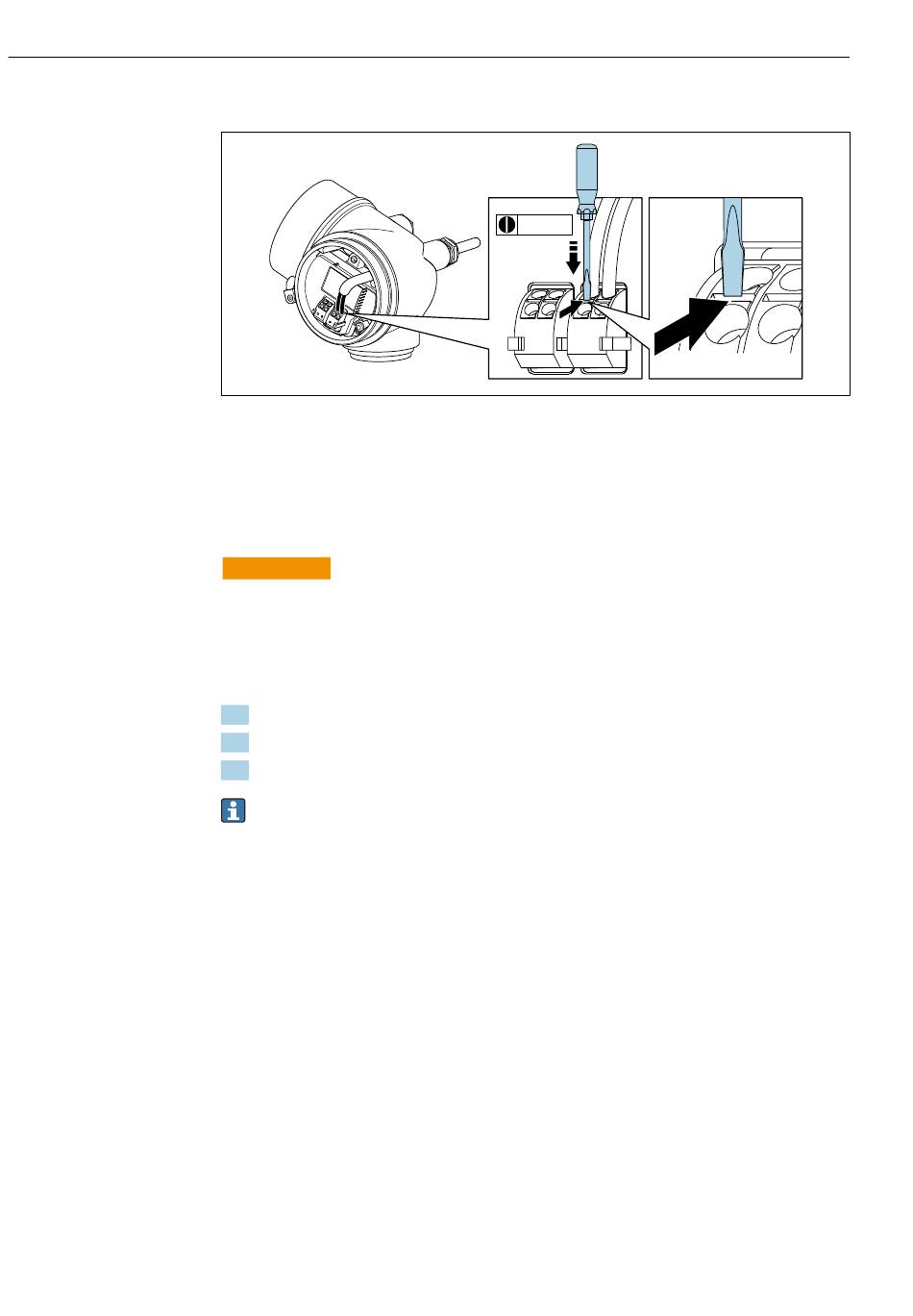

Kabel entfernen
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.2.2 Getrenntausführung anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messaufnehmer und Messumformer montieren.
2. Verbindungskabel Getrenntausführung anschließen.
3. Messumformer anschließen.
Die Anschlussart des Verbindungskabels im Messumformergehäuse ist abhängig von
der Zulassung des Messgeräts und der Ausführung des verwendeten Verbindungska-
bels.
Bei folgenden Ausführungen ist der Anschluss im Messumformergehäuse nur über
Anschlussklemmen möglich:
• Bestimmten Zulassungen: Ex nA, Ex ec, Ex tb und Division 1
• Verwendung eines verstärkten Verbindungskabels
Bei folgenden Ausführungen erfolgt der Anschluss im Messumformergehäuse über
M12-Gerätestecker:
• Allen anderen Zulassungen
• Verwendung des Verbindungskabels (Standard)
Der Anschluss des Verbindungskabels im Anschlussgehäuse des Messaufnehmers
erfolgt immer über Anschlussklemmen (Anziehdrehmoment für die Schrauben der
Kabelzugentlastung: 1,2 ... 1,7 Nm).
Proline Prowirl F 200 FOUNDATION Fieldbus
3 (0.12)
3 4 1 2
A0032240
