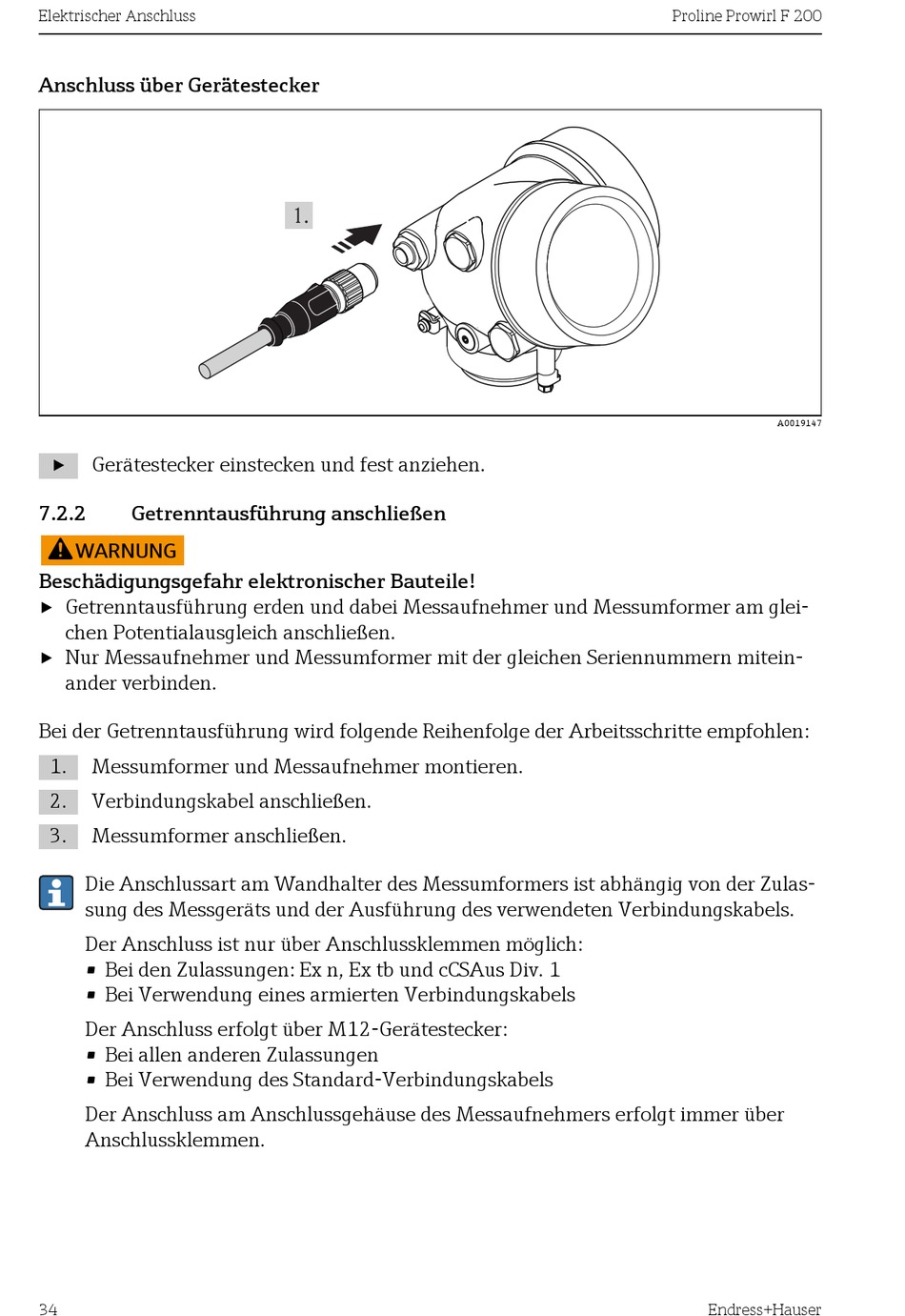

Getrenntausführung Anschließen - Endress+Hauser Proline Prowirl F 200 Kurzanleitung

Elektrischer Anschluss
Anschluss über Gerätestecker
‣
Gerätestecker einstecken und fest anziehen.
7.2.2 Getrenntausführung anschließen
WARNUNG
Beschädigungsgefahr elektronischer Bauteile!
‣
Getrenntausführung erden und dabei Messaufnehmer und Messumformer am glei-
chen Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern mitein-
ander verbinden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messumformer und Messaufnehmer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulas-
sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen.
