6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.

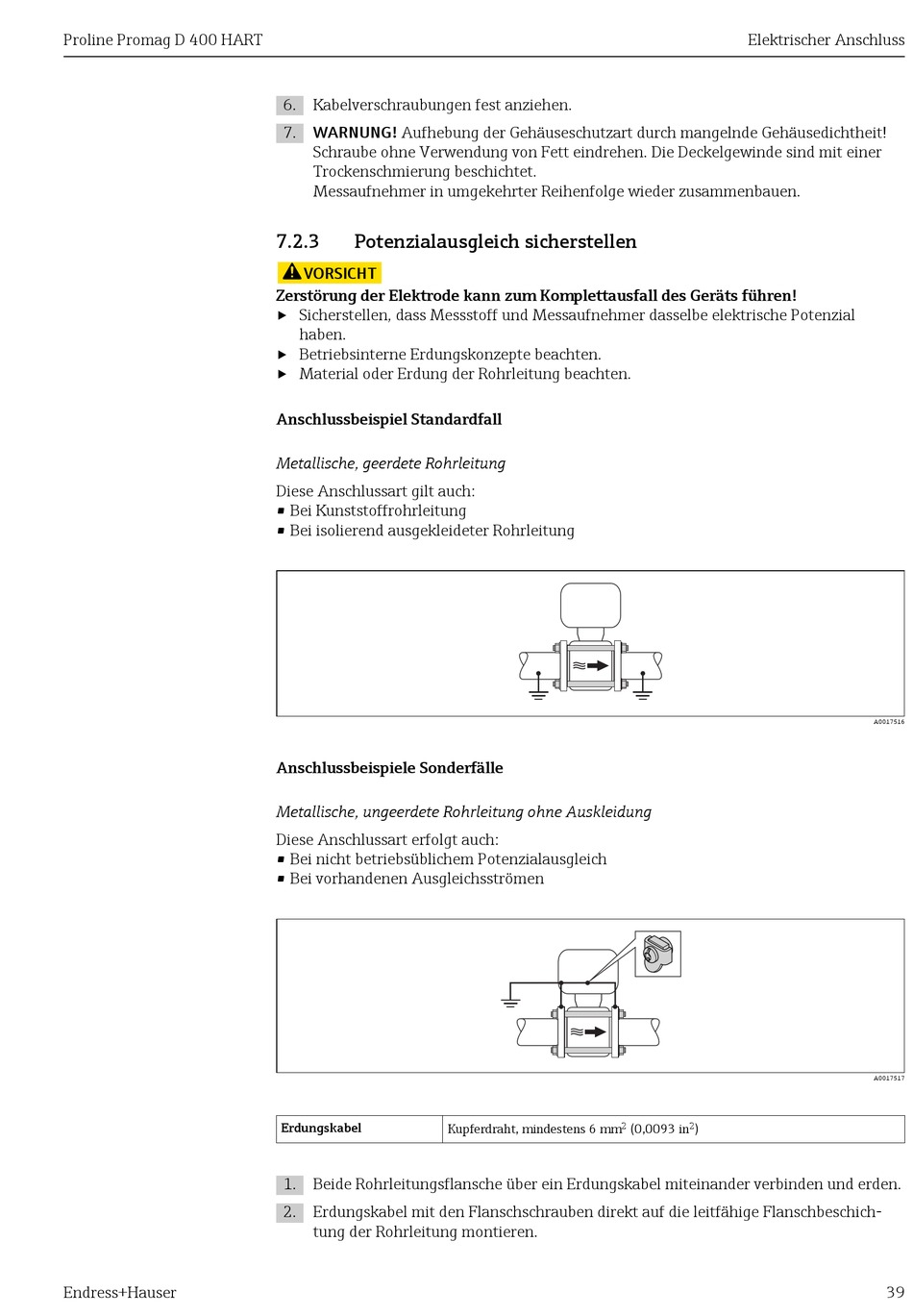

7.2.3

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial
haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
Diese Anschlussart gilt auch:
• Bei Kunststoffrohrleitung
• Bei isolierend ausgekleideter Rohrleitung
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Beide Rohrleitungsflansche über ein Erdungskabel miteinander verbinden und erden.
2. Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flanschbeschich-
tung der Rohrleitung montieren.
Elektrischer Anschluss
2 (0,0093 in 2 )
A0017516
A0017517
