Proline Promag D 400 HART
Endress+Hauser
4.2.2

Messaufnehmer-Typenschild

Promag D
1
Order Code:
Ser.No.:
Ext. ord. cd.:
6
DN25 / 1" DIN/EN PN16
8 Tm: +5 °C...+60 °C
9 PA/1.4435/316L/EPDM/1.4301/304 Tm:
10 Ta: -20 °C...+60 °C
IP66/ 67, Type 4X encl.
11

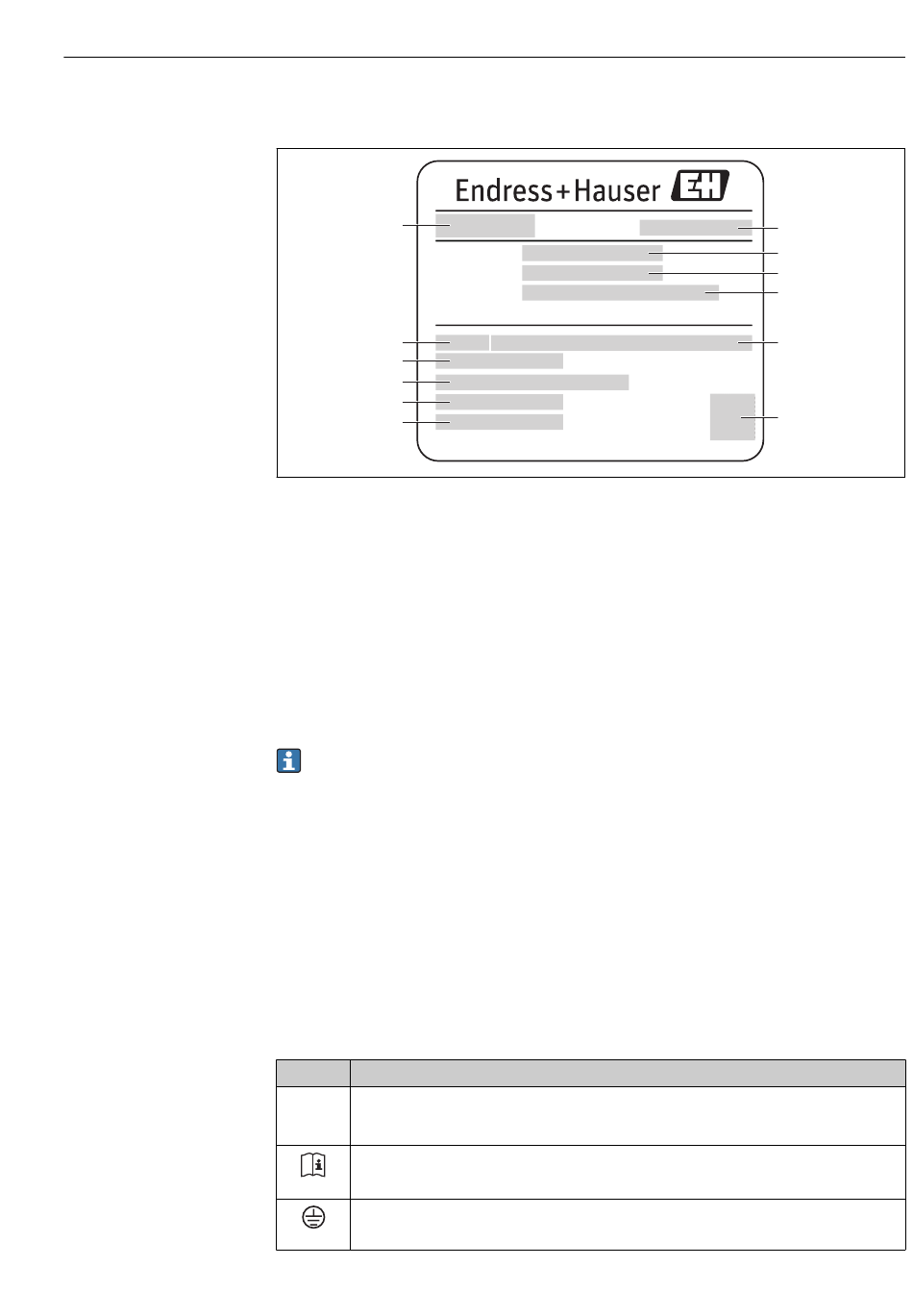

 3 Beispiel für Messaufnehmer-Typenschild
1 Name des Messaufnehmers
2 Herstellungsort
3 Bestellcode (Order code)
4 Seriennummer (Ser. no.)
5 Erweiterter Bestellcode (Ext. ord. cd.) (→  15)
6 Nennweite des Messaufnehmers
7 Nenndruck
8 Messstoff-Temperaturbereich
9 Werkstoff von Messrohrauskleidung und Elektroden
10 Zulässige Umgebungstemperatur
11 Schutzart
12 2-D-Matrixcode
Bestellcode
Die Nachbestellung des Messgeräts erfolgt über den Bestellcode (Order code).

Erweiterter Bestellcode

• Gerätetyp (Produktwurzel) und Grundspezifikationen (Muss-Merkmale) werden
immer aufgeführt.
• Von den optionalen Spezifikationen (Kann-Merkmale) werden nur die sicherheits-
und zulassungsrelevanten Spezifikationen aufgeführt (z.B. LA). Wurden noch
andere optionale Spezifikationen bestellt, werden diese gemeinsam durch das Platz-
haltersymbol # dargestellt (z.B. #LA#).
• Enthalten die bestellten optionalen Spezifikationen keine sicherheits- und zulas-
sungsrelevanten Spezifikationen, werden sie durch das Platzhaltersymbol + darge-
stellt (z.B. XXXXXX-AACCCAAD2S1+).
4.2.3 Symbole auf Messgerät
Symbol Bedeutung
WARNUNG!
 Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden
wird, zu Tod oder schwerer Körperverletzung führen kann.
Verweis auf Dokumentation
Verweist auf die entsprechende Dokumentation zum Gerät.
A0011194
Schutzleiteranschluss
Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.
A0011199
Warenannahme und Produktidentifizierung
Made in Switzerland
XXXXX-XXXX/XXXX
XXXXXXXXXXXXXX
XXXXX-XXXXXXXXXXXXX +
2
3
4
5
7
12
A0017224
