Elektrischer Anschluss
40
3. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese-
hene Erdungsklemme auf Erdpotenzial legen.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.

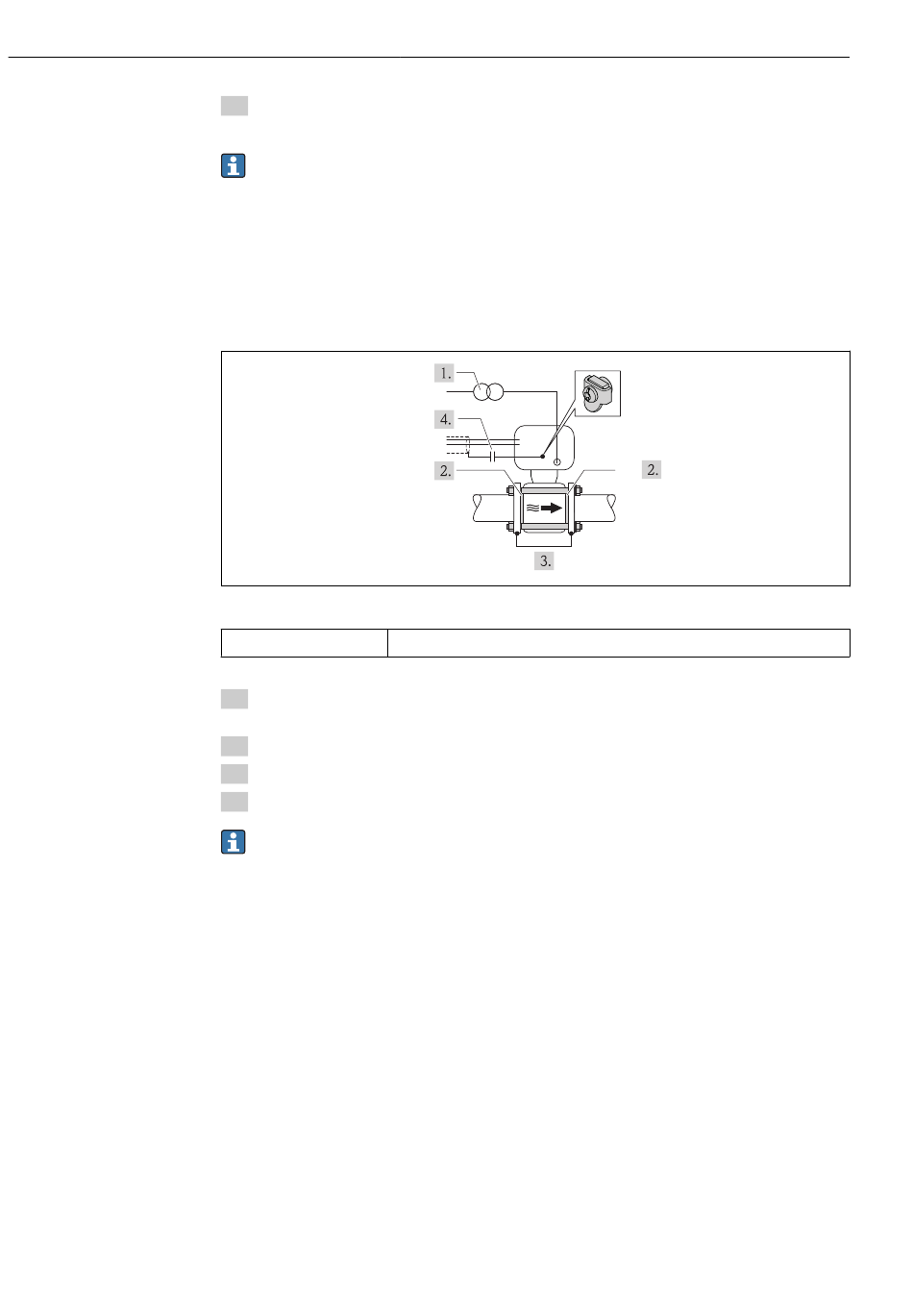

Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschlie-
ßen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
1 /
3 /
+
–
2 /
2 (0,0093 in
Proline Promag D 400 HART
2 /
2 )
