Montage
24

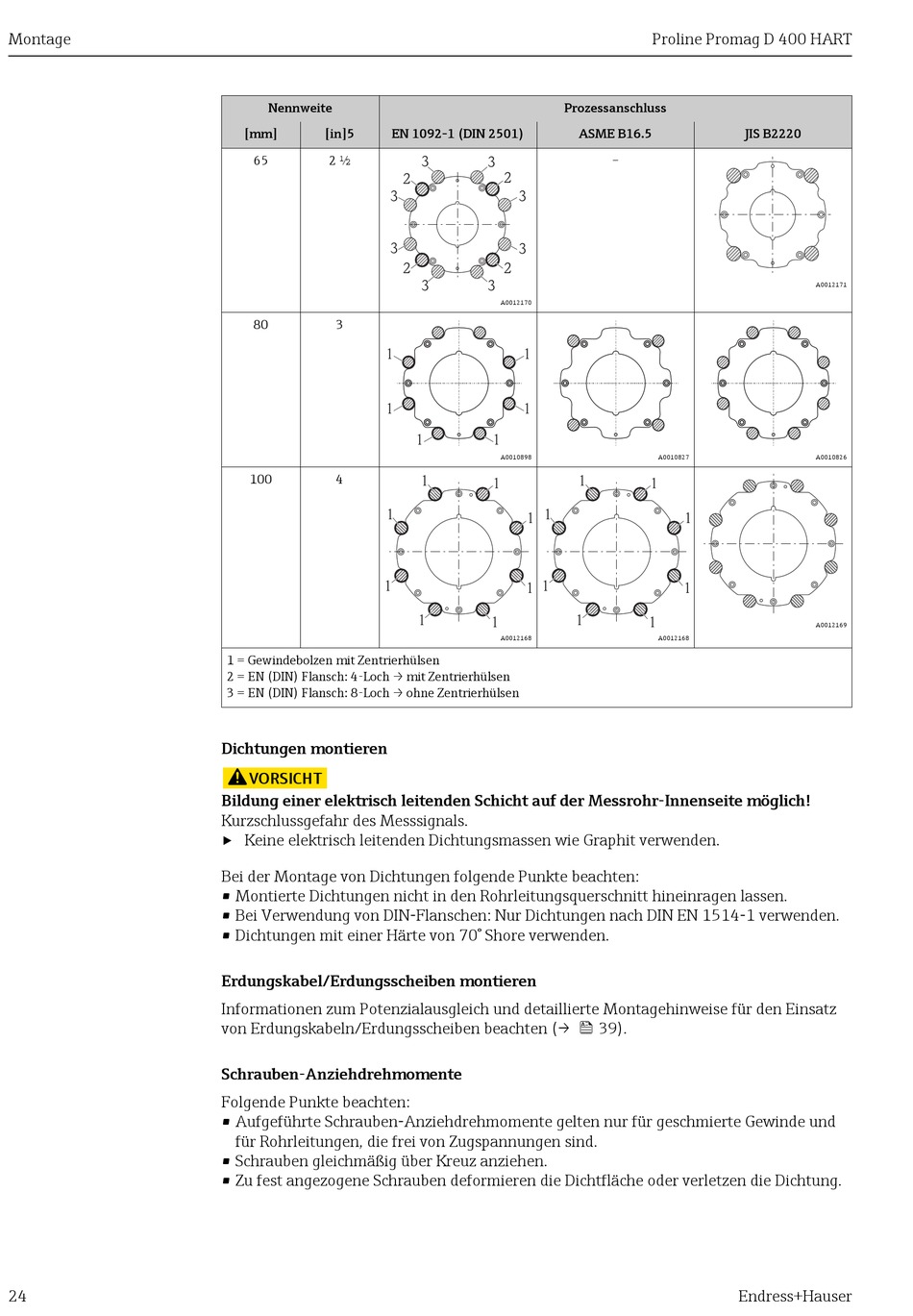

Nennweite
[mm] [in]5 EN 1092-1 (DIN 2501)
65 2 ½
3
3
80 3
1
1
100 4
1
1
1 = Gewindebolzen mit Zentrierhülsen
2 = EN (DIN) Flansch: 4-Loch → mit Zentrierhülsen
3 = EN (DIN) Flansch: 8-Loch → ohne Zentrierhülsen

Dichtungen montieren

VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Dichtungen mit einer Härte von 70° Shore verwenden.

Erdungskabel/Erdungsscheiben montieren

Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln/Erdungsscheiben beachten (→  39).
Schrauben-Anziehdrehmomente
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und
für Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Prozessanschluss
3
3
2
2
3
3
2 2
3 3
A0012170
1
1
1 1
A0010898
1
1
1
1
1
1
1 1
1
A0012168
Proline Promag D 400 HART
ASME B16.5 JIS B2220
–
A0010827
1
1
1
1
1
A0012168
