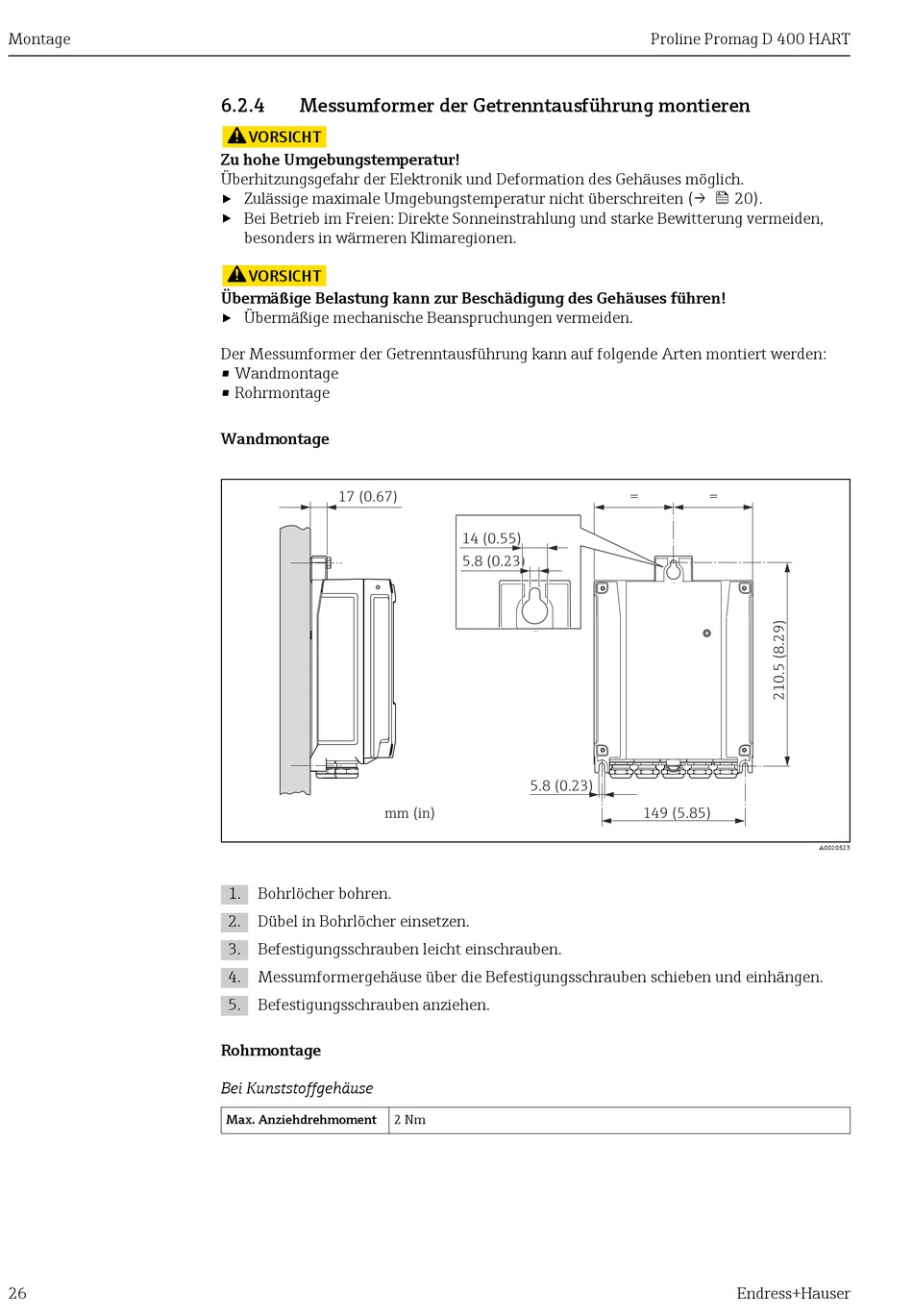

6.2.4 Messumformer der Getrenntausführung montieren
VORSICHT
Zu hohe Umgebungstemperatur!
Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.
‣
Zulässige maximale Umgebungstemperatur nicht überschreiten (→  20).
‣
Bei Betrieb im Freien: Direkte Sonneinstrahlung und starke Bewitterung vermeiden,
besonders in wärmeren Klimaregionen.
VORSICHT
Übermäßige Belastung kann zur Beschädigung des Gehäuses führen!
‣
Übermäßige mechanische Beanspruchungen vermeiden.
Der Messumformer der Getrenntausführung kann auf folgende Arten montiert werden:

• Wandmontage

• Rohrmontage
Wandmontage
17 (0.67)
mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Rohrmontage
Bei Kunststoffgehäuse
Max. Anziehdrehmoment
14 (0.55)
5.8 (0.23)
5.8 (0.23)
2 Nm
Proline Promag D 400 HART
= =
149 (5.85)
Endress+Hauser
A0020523
