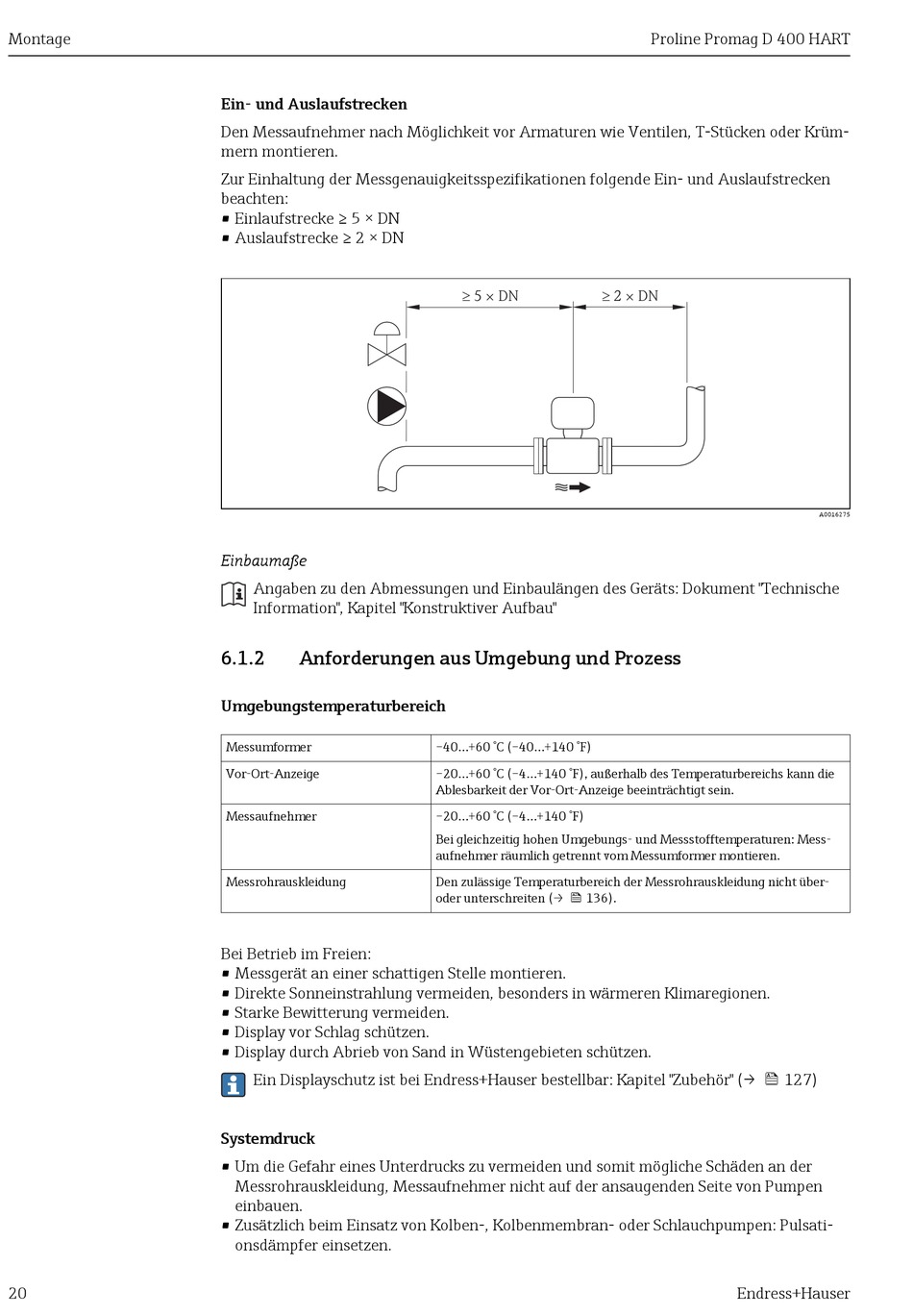

Anforderungen Aus Umgebung Und Prozess; Umgebungstemperaturbereich - Endress+Hauser Proline Promag D 400 HART Betriebsanleitung

Montage
20
Ein- und Auslaufstrecken
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
• Einlaufstrecke ≥ 5 × DN
• Auslaufstrecke ≥ 2 × DN
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
• Display vor Schlag schützen.
• Display durch Abrieb von Sand in Wüstengebieten schützen.
Ein Displayschutz ist bei Endress+Hauser bestellbar: Kapitel "Zubehör" (→  127)
Systemdruck
• Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der
Messrohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen
einbauen.
• Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsati-
onsdämpfer einsetzen.
5 × DN
³ 2 × DN
³
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
–20...+60 °C (–4...+140 °F)
Bei gleichzeitig hohen Umgebungs- und Messstofftemperaturen: Mess-
aufnehmer räumlich getrennt vom Messumformer montieren.
Den zulässige Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten (→  136).
Proline Promag D 400 HART
A0016275
Endress+Hauser
