3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

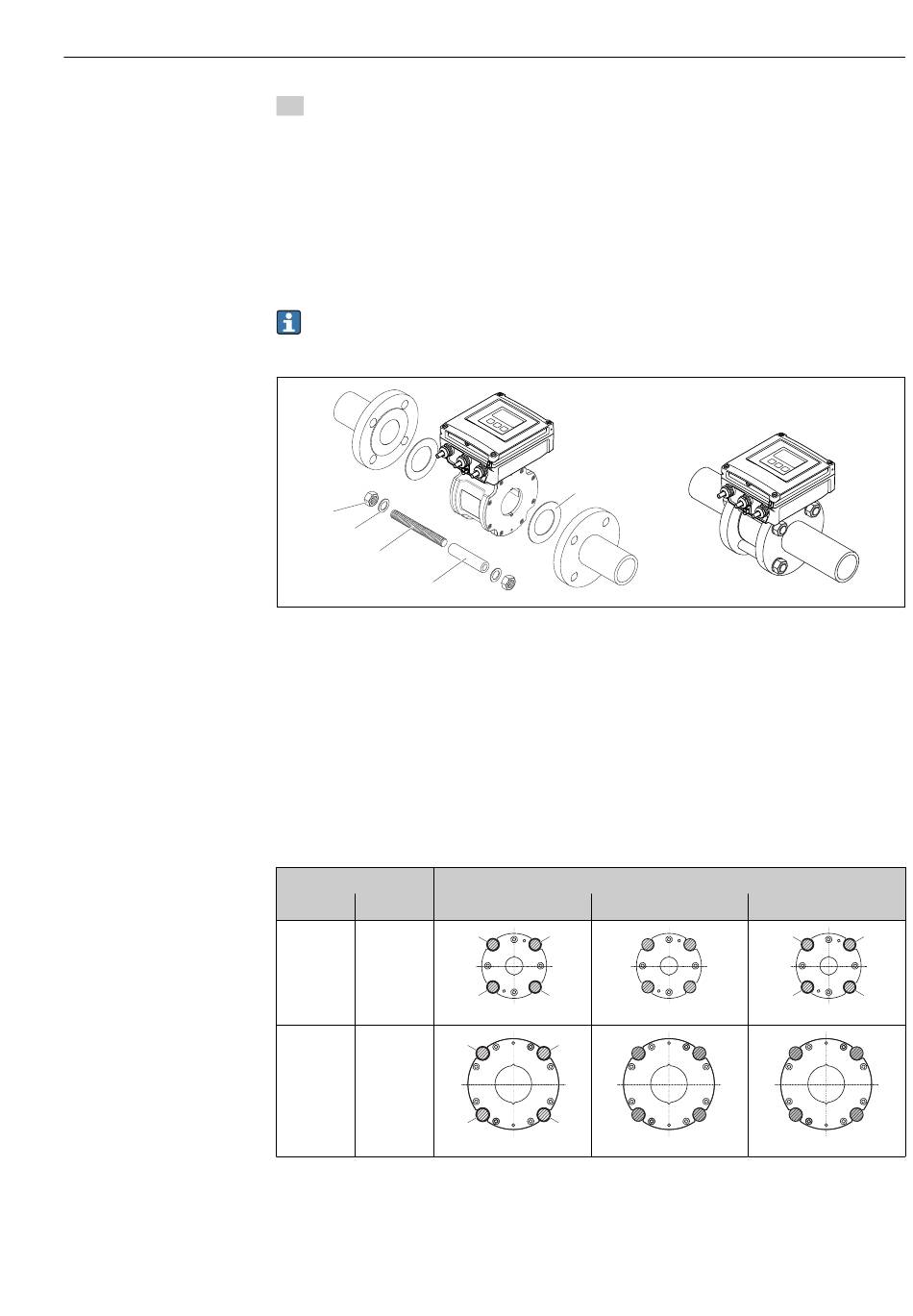

Messaufnehmer montieren

Montageset
Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche einge-
baut. Die Zentrierung des Messgeräts erfolgt über die Aussparungen am Messaufnehmer.
Je nach Flanschnorm oder Lochkreisdurchmesser werden zusätzlich Zentrierhülsen mitge-
liefert.
Ein Montageset – bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterleg-
scheiben – kann separat bestellt werden (siehe Kapitel "Zubehör" (→  127)).
1
2
3
4
 7
Montage Messaufnehmer
1
Mutter
2
Unterlegscheibe
3
Gewindebolzen
4
Zentrierhülse
5
Dichtung
Gewindebolzen und Zentrierhülsen anordnen
Die Zentrierung des Messgeräts erfolgt über Aussparungen am Messaufnehmer. Dabei ist
die Anordnung der Gewindebolzen sowie die Verwendung der mitgelieferten Zentrierhül-
sen von der Nennweite, der Flanschnorm und dem Lochkreisdurchmesser abhängig.
Nennweite
[mm]
[in]5
EN 1092-1 (DIN 2501)
25...40
1...1 ½
50
2
5
Prozessanschluss
1
1
1
1
A0010896
1
1
1
1
A0010897
ASME B16.5
JIS B2220
1
1
A0010824
A0010825
Montage
A0018060
1
1
A0010896
A0010825
23
