Anzeigebereich

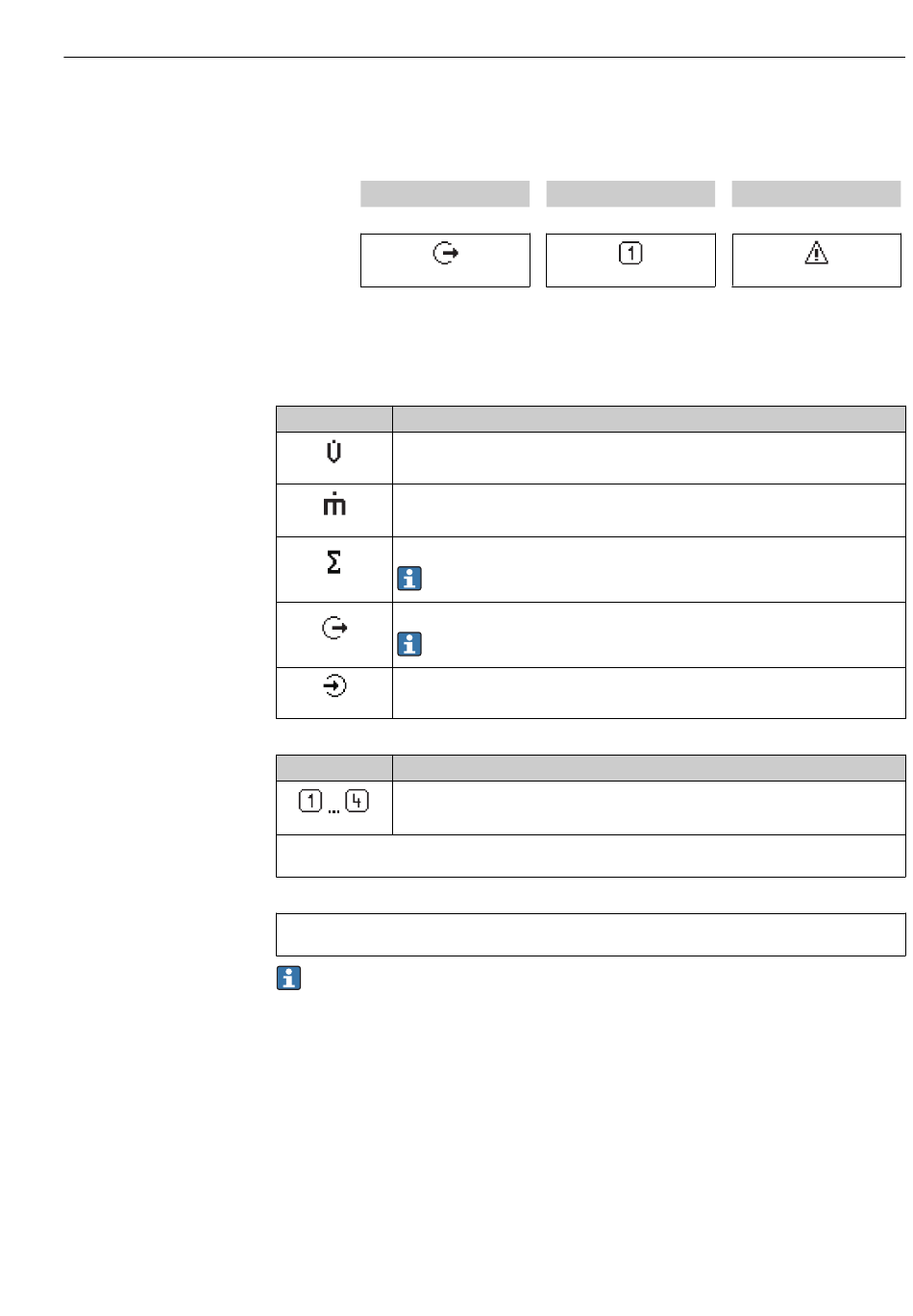

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
↓
Beispiel
Messgrößen
Symbol Bedeutung
Volumenfluss
A0013711
Massefluss
A0013710
Summenzähler
Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
A0013943
Ausgang
Über die Messkanalnummer wird angezeigt, welcher der Ausgänge dargestellt wird.
A0013945
Statuseingang
A0017270
Messkanalnummern
Symbol Bedeutung
Messkanal 1...4
A0016325
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind
(z.B. Summenzähler 1...3).
Diagnoseverhalten
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Zu den Symbolen (→  108)
Anzahl und Darstellung der Messwerte sind über Parameter "Format Anzeige" kon-
figurierbar (→  79). Menü "Betrieb" → Anzeige → Format Anzeige
Messkanalnummer
↓
A0013945
Bedienungsmöglichkeiten
Diagnoseverhalten
↓
A0013948
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
A0013962
