5 Installation

5 Installation
5.1

Systeminstallationsbeispiele

▶
Verwenden Sie die Anlagenschemata als Beispiele.
▶
Wählen Sie das Anlagenschema, nach dem Sie Ihre An-
lage konfigurieren wollen.
▶
Installieren Sie ausschließlich die Regelungen, die in den
Tabellen zu den Systemschemata aufgeführt sind, um
alle Funktionen des Systems zur Verfügung zu haben.
▶
Stellen Sie die Anschlüsse fachgerecht her.
▶
Beachten Sie die einschlägigen nationalen und inter-
nationalen Gesetze, Normen und Richtlinien.
▶
Installieren Sie insbesondere bei älteren Anlagen einen
Magnetfilter am Rücklauf des Heizkreises, um das Pro-
dukt vor Verunreinigungen aus der Anlage zu schützen.
–
Achten Sie auf eine ausreichende Dimensionierung,
um eine schnelle Verstopfung und einen zusätzli-
chen, hohen Druckverlust zu verhindern.
▶
Beachten Sie die Ausführungen zum Thema Heizwasser
aufbereiten. (→ Seite 19)
▽
Wenn Sie die Bedingungen für die Aufbereitung des
Heizwassers nicht gewährleisten können, dann instal-
lieren Sie einen externen Plattenwärmetauscher, um
das Produkt zu schützen.
▶
Installieren Sie die notwendigen Sicherheitseinrichtungen
und Systemkomponenten in der Anlage.

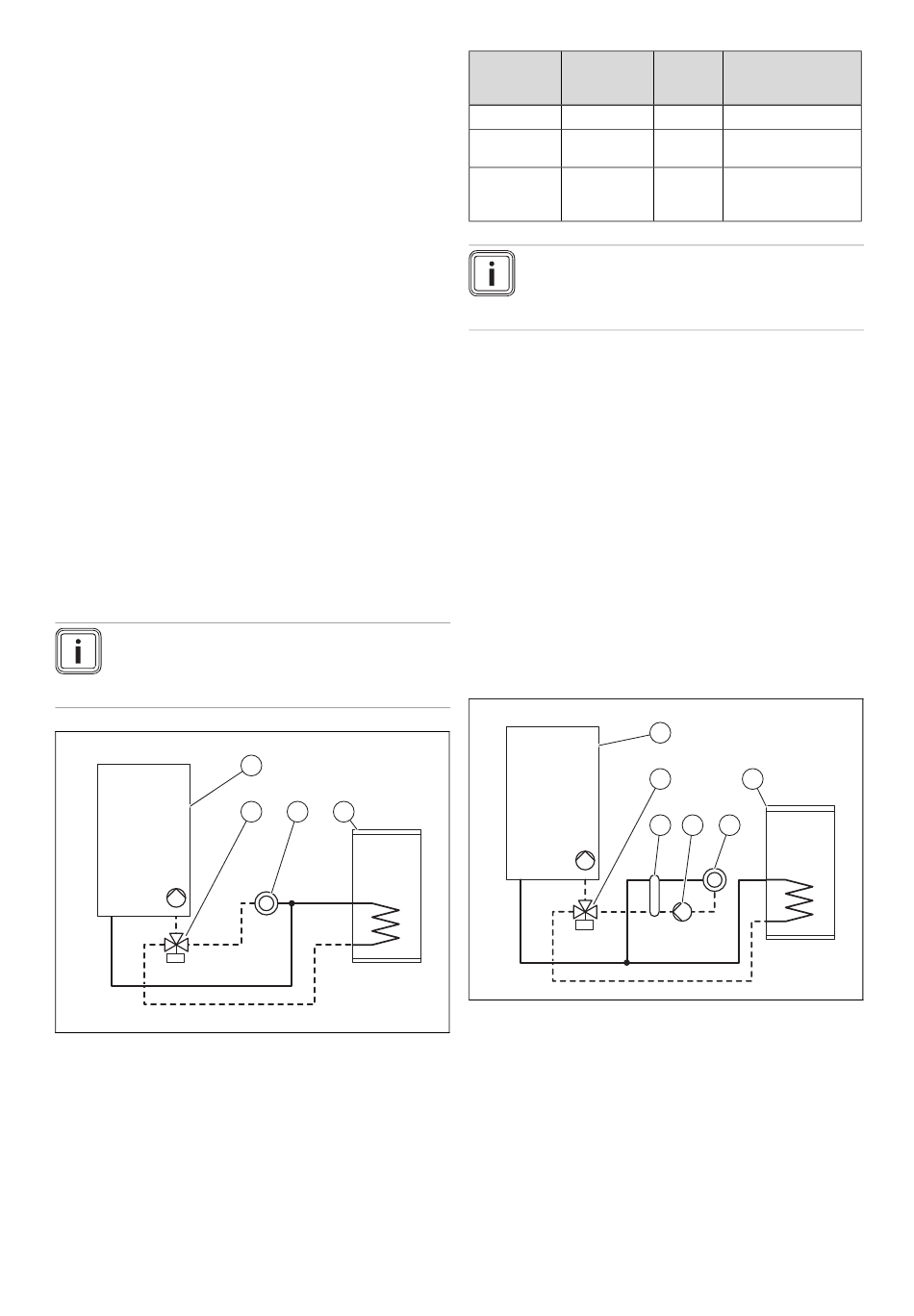

5.1.1 Systemschema Typ 1: 1 direkter Heizkreis
mit 1 optionalen Warmwasserspeicher
Hinweis
Dieser Schematyp ist nur dann anwendbar, wenn
keine andere als die Pumpe des Produkts im Sys-
tem vorhanden ist.
1 Wandheizgerät mit
interner Pumpe
2 Vorrangumschaltventil
▶
Um diesen Schematyp anzuwenden, vergewissern Sie
sich, dass das Produkt innerhalb der definierten Betriebs-
bereiche arbeitet. (→ Seite 26)
10
1
2 3 4
3 Heizkreis
4 Warmwasserspeicher
Nummer Regelung
des Sche-
mas
0020253233 Ohne Regler
0020253235 Systemregler
VRC 700
0020253236 Angeschlos-
sener Regler
eRELAX
Hinweis
Das im Anhang abgebildete Beispiel eines Anla-
genschemas ersetzt keine korrekte fachgemäße
Planung des Systems. (→ Seite 48)
Die interne Pumpe ist werksseitig eingestellt.
▶
Achten Sie auf eine ausreichende Dimensionierung der
Anschlüsse und des Warmwasserspeichers. (→ Seite 13)
▶
Schließen Sie das externe Vorrangumschaltventil am
Stecker X13 der Hauptleiterplatte an.
▶
Um die Nacherwärmung des Speichers zu steuern,
schließen Sie einen Temperaturfühler VR 10 oder
einen Thermostaten an dem mit der Hauptleiterplatte
verbundenen Stecker an.
Verbindungsschaltplan (→ Seite 46)
Für die Inbetriebnahme des Vorrangumschaltventils ist keine
Einstellung eines Diagnosecodes erforderlich. Es wird direkt
von der Hauptleiterplatte des Produkts angesteuert.
5.1.2 Systemschema
Typ 2: entkoppelter Heizkreis + 1 direkt
angeschlossener Warmwasserspeicher
1 Wandheizgerät mit
interner Pumpe
2 Vorrangumschaltventil
3 Hydraulische Weiche
oder Plattenwärmetau-
scher
▶
Um diesen Schematyp anzuwenden, achten Sie darauf,
dass die Mindestdurchflussmengen für den Betrieb ge-
währleistet sind. (→ Seite 52)
Das Produkt kann einen entkoppelten Heizkreis und einen
direkt angeschlossenen Warmwasserspeicher steuern.
Installations- und Wartungsanleitung ecoTEC plus 0020261454_02
Anzahl Verdrahtung vor-
Kreise nehmen
1 Siehe Anhang.
1 Benachrichtigen Sie
den Kundendienst.
1 Benachrichtigen Sie
den Kundendienst.
1
2 6
3 4 5
4 Externe Pumpe des ent-
koppelten Heizkreises
5 Heizkreis
6 Warmwasserspeicher
