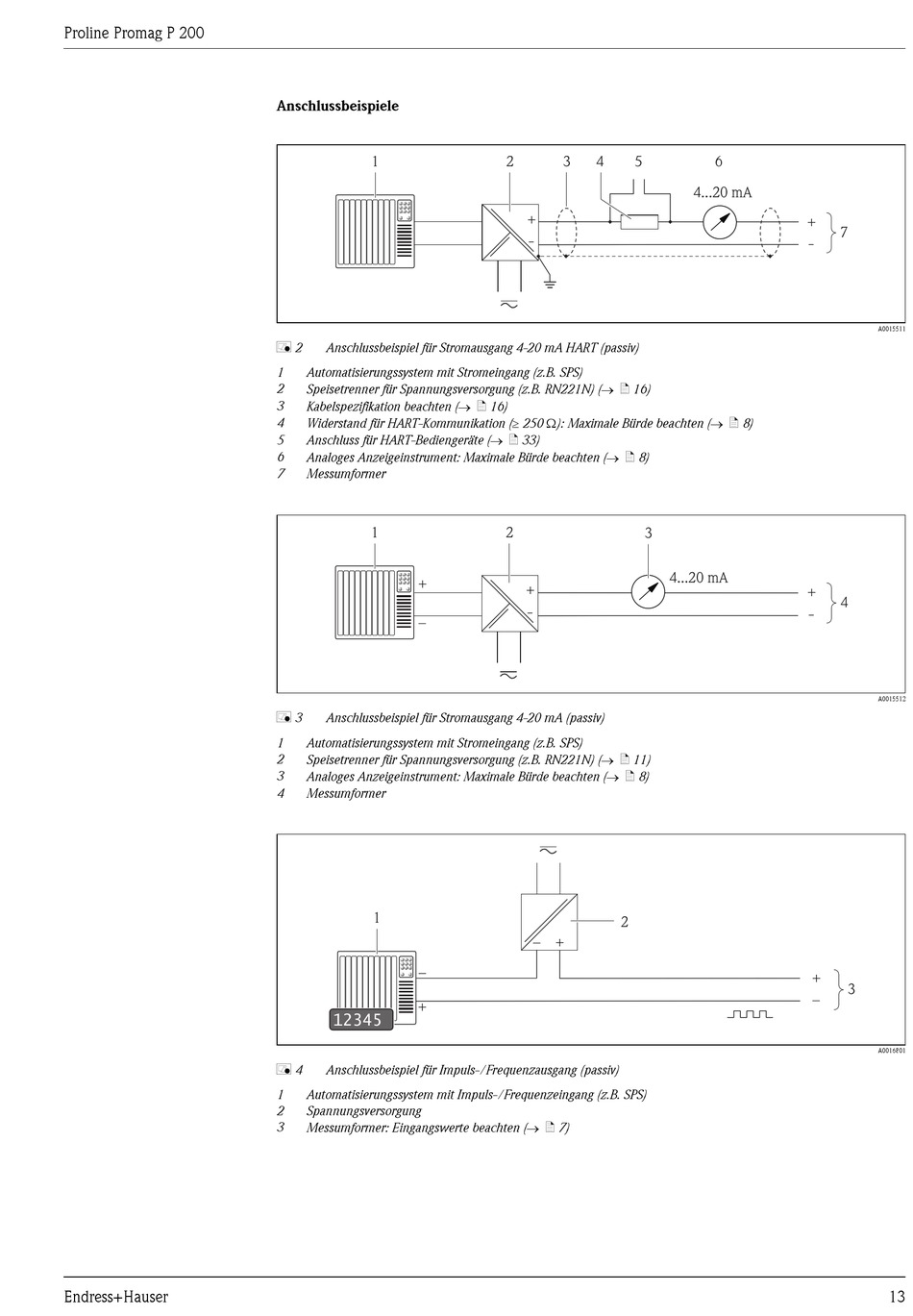

Anschlussbeispiele

1
å 2 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 16)
3 Kabelspezifikation beachten (® ä 16)
4 Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 8)
5 Anschluss für HART-Bediengeräte (® ä 33)
6 Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
7 Messumformer
1
+
–
å 3 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 11)
3 Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 8)
4 Messumformer
1
_
+
12345
å 4 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten (® ä 7)
2 3 4 5
+
-
2 3
4...20 mA
+
-
2
– +
6
4...20 mA
+
7
-
+
4
-
+
3
–
A0015511
A0015512
A0016801
