Proline Promass F 200 PROFIBUS PA
Endress+Hauser
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

PROFIBUS-PA
1
8

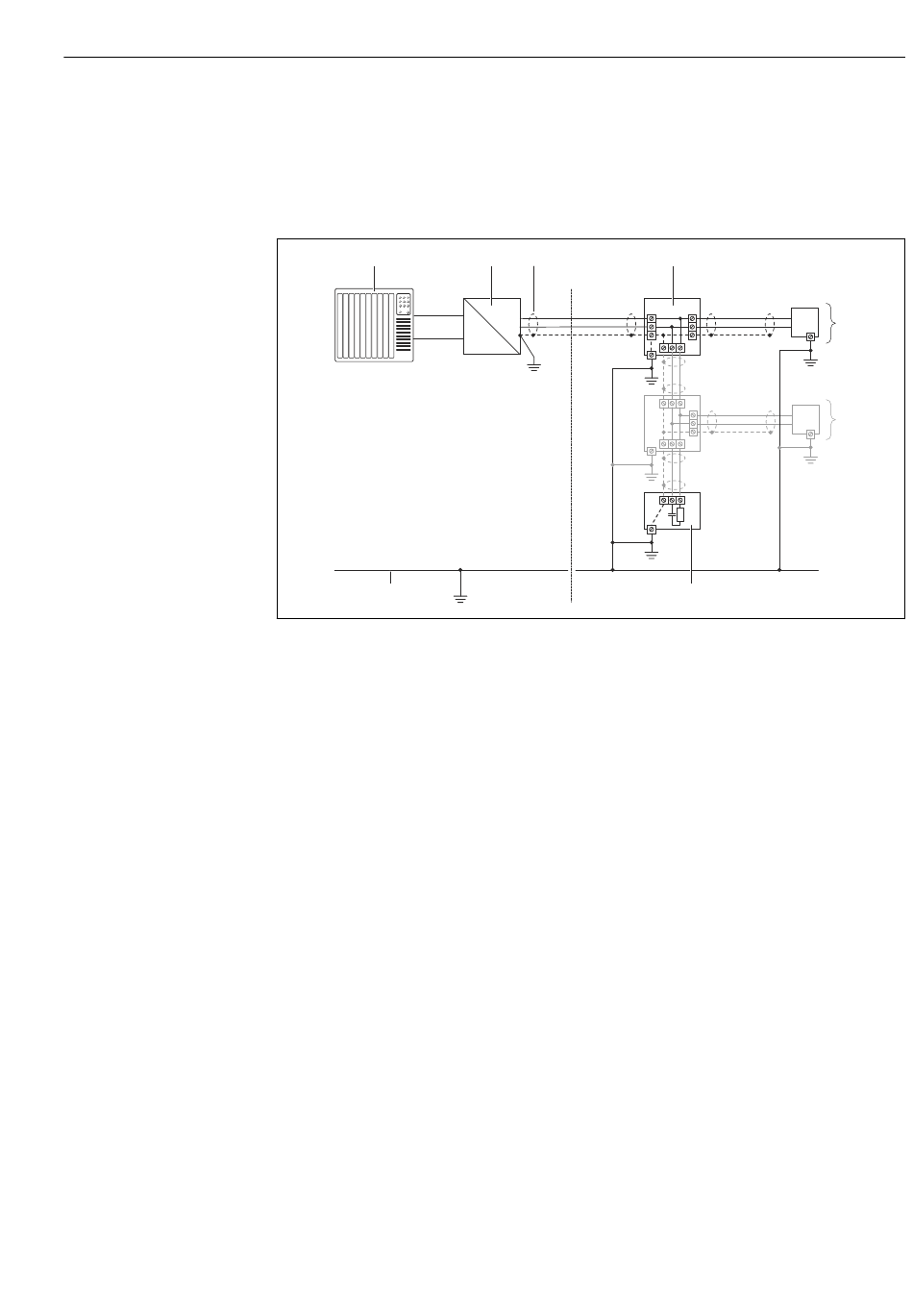

 6 Anschlussbeispiel für PROFIBUS-PA
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
7.4

Hardwareeinstellungen

7.4.1 Geräteadresse einstellen
PROFIBUS PA
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti-
gen Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede
Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse
wird das Gerät vom Master nicht erkannt. Alle Geräte werden ab Werk mit der Gerätead-
resse 126 und Software-Adressierung ausgeliefert.
2 3
+
-
6
6
6
6
.
-
Elektrischer Anschluss
4
+
5
-
6
+
5
-
6
7
A0019004
