Proline Promag P 200
Endress+Hauser

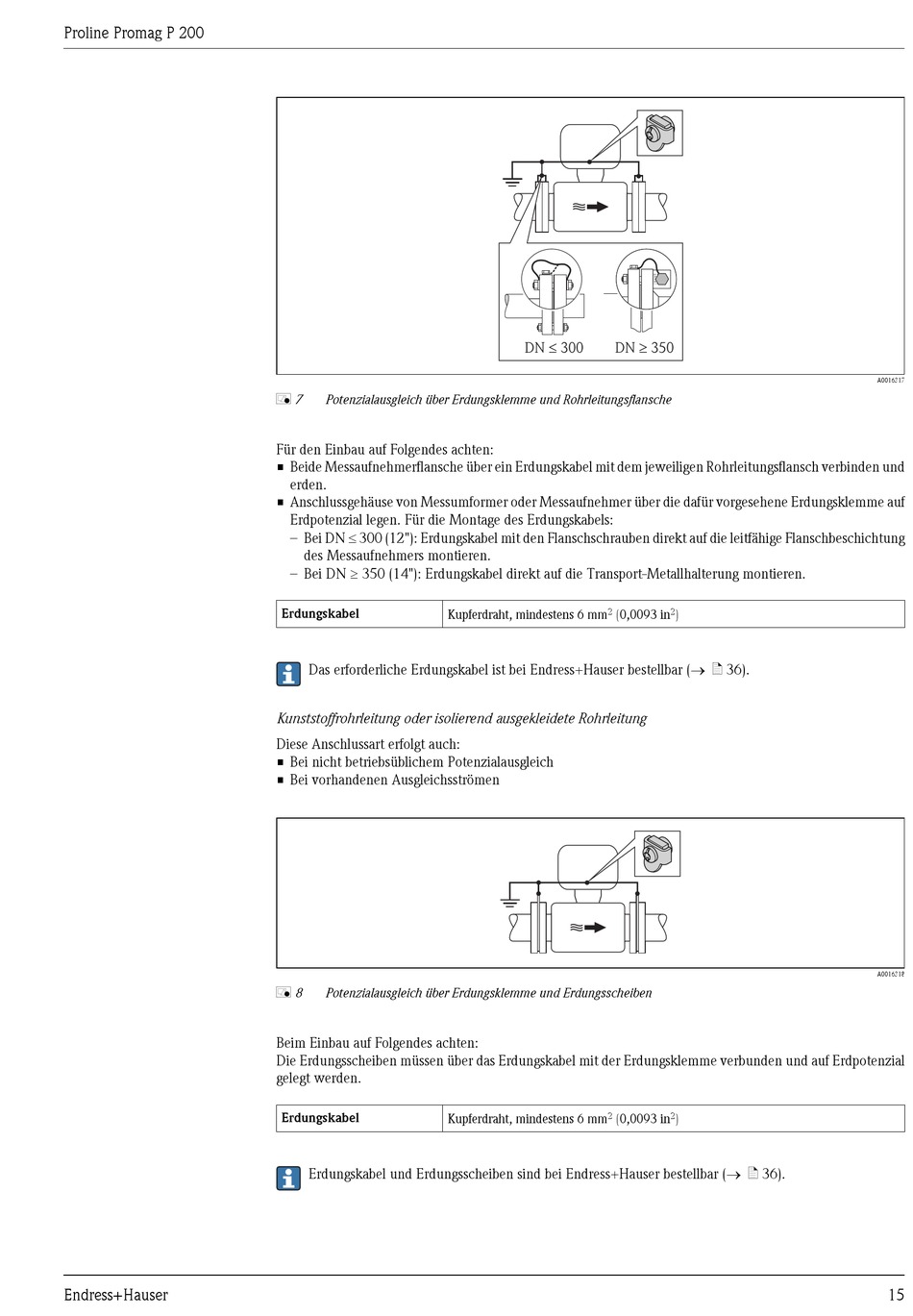

å 7 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
Für den Einbau auf Folgendes achten:
• Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch verbinden und
erden.
• Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgesehene Erdungsklemme auf
Erdpotenzial legen. Für die Montage des Erdungskabels:
– Bei DN £ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung
des Messaufnehmers montieren.
– Bei DN ³ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren.
Erdungskabel
Kupferdraht, mindestens 6 mm
Das erforderliche Erdungskabel ist bei Endress+Hauser bestellbar (® ä 36).
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
å 8 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Beim Einbau auf Folgendes achten:
Die Erdungsscheiben müssen über das Erdungskabel mit der Erdungsklemme verbunden und auf Erdpotenzial
gelegt werden.
Erdungskabel
Kupferdraht, mindestens 6 mm
Erdungskabel und Erdungsscheiben sind bei Endress+Hauser bestellbar (® ä 36).
DN 300 DN 350
£ ³
2 (0,0093 in 2 )
2 (0,0093 in 2 )
A0016317
A0016318
