Proline Promag P 200

Spezielle Montagehinweise

Umgebungstemperaturbe-
reich

Lagerungstemperatur

Endress+Hauser

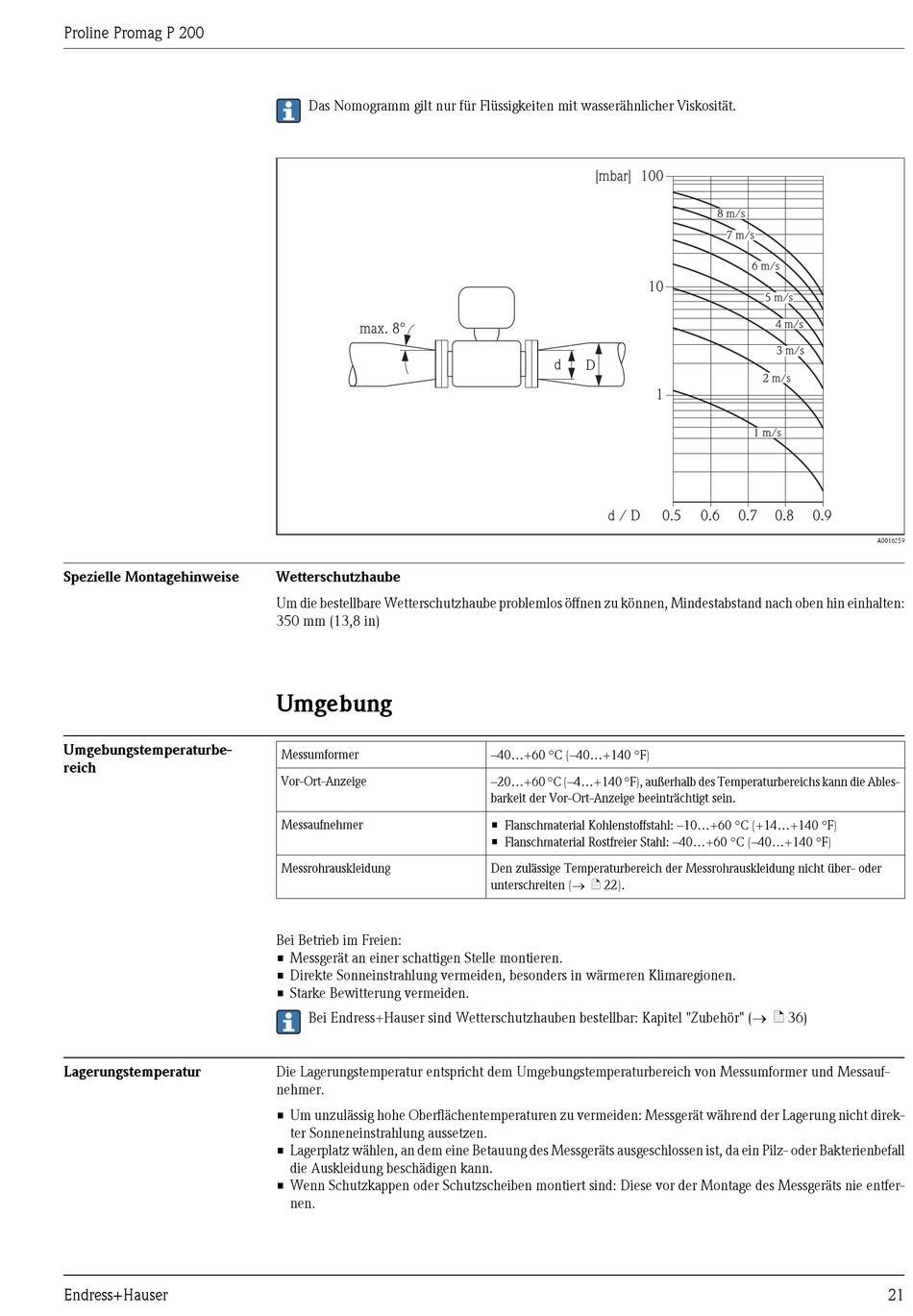

Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
max. 8°
Wetterschutzhaube
Um die bestellbare Wetterschutzhaube problemlos öffnen zu können, Mindestabstand nach oben hin einhalten:
350 mm (13,8 in)

Umgebung

Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
Bei Endress+Hauser sind Wetterschutzhauben bestellbar: Kapitel "Zubehör" (® ä 36)
Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumformer und Messauf-
nehmer.
• Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direk-
ter Sonneneinstrahlung aussetzen.
• Lagerplatz wählen, an dem eine Betauung des Messgeräts ausgeschlossen ist, da ein Pilz- oder Bakterienbefall
die Auskleidung beschädigen kann.
• Wenn Schutzkappen oder Schutzscheiben montiert sind: Diese vor der Montage des Messgeräts nie entfer-
nen.
[mbar] 100
10
d
D
1
0.5
d / D
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die Ables-
barkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
Den zulässige Temperaturbereich der Messrohrauskleidung nicht über- oder
unterschreiten (® ä 22).
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
A0016359
