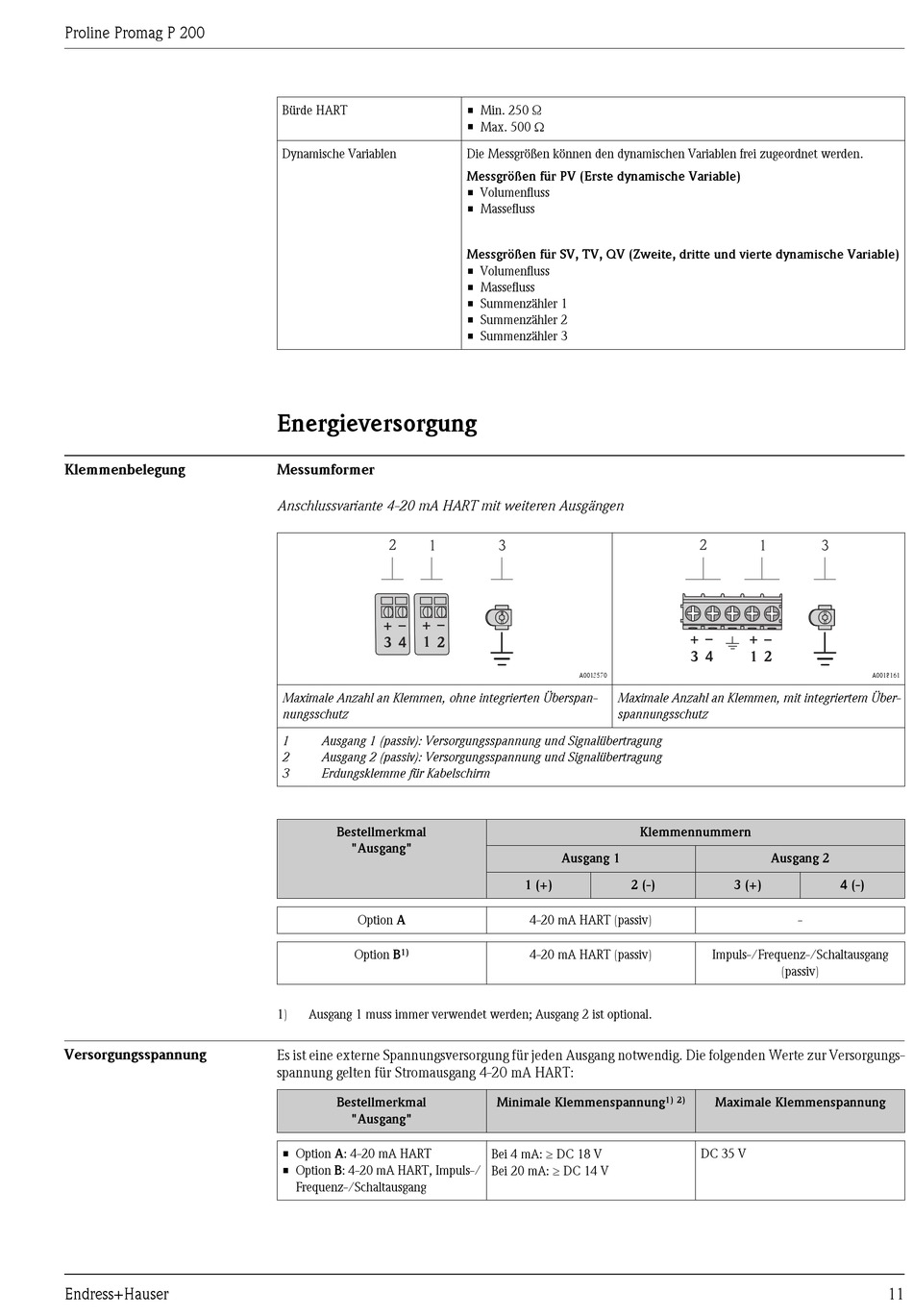

Proline Promag P 200

Klemmenbelegung

Versorgungsspannung

Endress+Hauser
Bürde HART
Dynamische Variablen

Energieversorgung

Messumformer
Anschlussvariante 4-20 mA HART mit weiteren Ausgängen
2 1
Maximale Anzahl an Klemmen, ohne integrierten Überspan-
nungsschutz
1 Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung
2 Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung
3 Erdungsklemme für Kabelschirm
Bestellmerkmal
"Ausgang"
Option A
Option B 1)
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur Versorgungs-
spannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
• Min. 250 Ω
• Max. 500 W
Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
Messgrößen für PV (Erste dynamische Variable)
• Volumenfluss
• Massefluss
Messgrößen für SV, TV, QV (Zweite, dritte und vierte dynamische Variable)
• Volumenfluss
• Massefluss
• Summenzähler 1
• Summenzähler 2
• Summenzähler 3
3
A0013570
Maximale Anzahl an Klemmen, mit integriertem Über-
spannungsschutz
Ausgang 1
1 (+) 2 (-)
4-20 mA HART (passiv)
4-20 mA HART (passiv)
Minimale Klemmenspannung
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
2 1
Klemmennummern
Ausgang 2
3 (+)
-
Impuls-/Frequenz-/Schaltausgang
(passiv)
1) 2) Maximale Klemmenspannung
DC 35 V
3
A0018161
4 (-)
