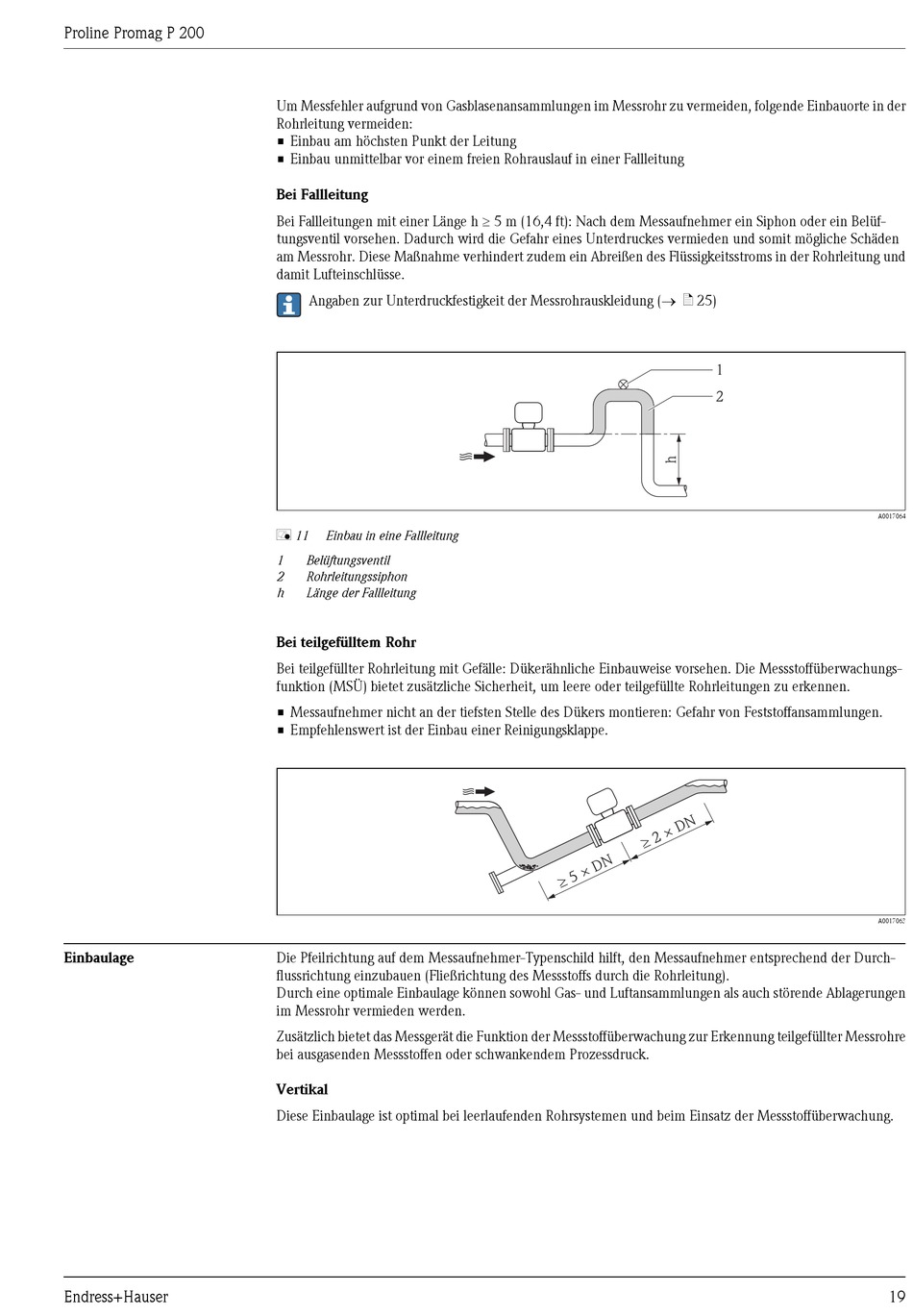

Proline Promag P 200

Einbaulage

Endress+Hauser
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Einbauorte in der
Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ³ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon oder ein Belüf-
tungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden
am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstroms in der Rohrleitung und
damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (® ä 25)
å 11 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoffüberwachungs-
funktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffansammlungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende Ablagerungen
im Messrohr vermieden werden.
Zusätzlich bietet das Messgerät die Funktion der Messstoffüberwachung zur Erkennung teilgefüllter Messrohre
bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
1
2
A0017064
A0017063
19
