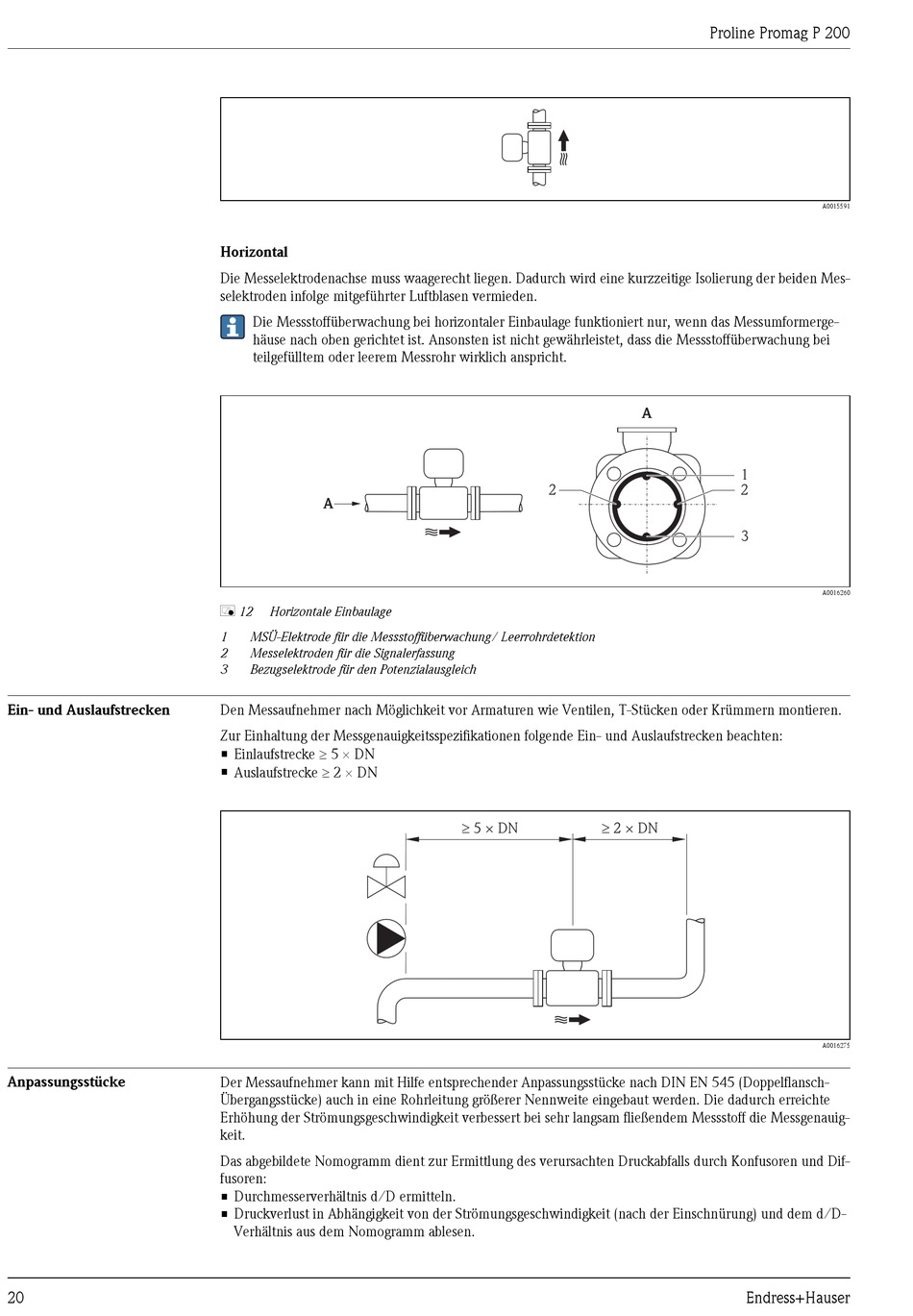

Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden Mes-
selektroden infolge mitgeführter Luftblasen vermieden.
Die Messstoffüberwachung bei horizontaler Einbaulage funktioniert nur, wenn das Messumformerge-
häuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwachung bei
teilgefülltem oder leerem Messrohr wirklich anspricht.
A
å 12 Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krümmern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten:
• Einlaufstrecke ³ 5 ´ DN
• Auslaufstrecke ³ 2 ´ DN
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte
Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig-
keit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Dif-
fusoren:
• Durchmesserverhältnis d/D ermitteln.
• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und dem d/D-
Verhältnis aus dem Nomogramm ablesen.
2
5 × DN ³ 2 × DN
³
