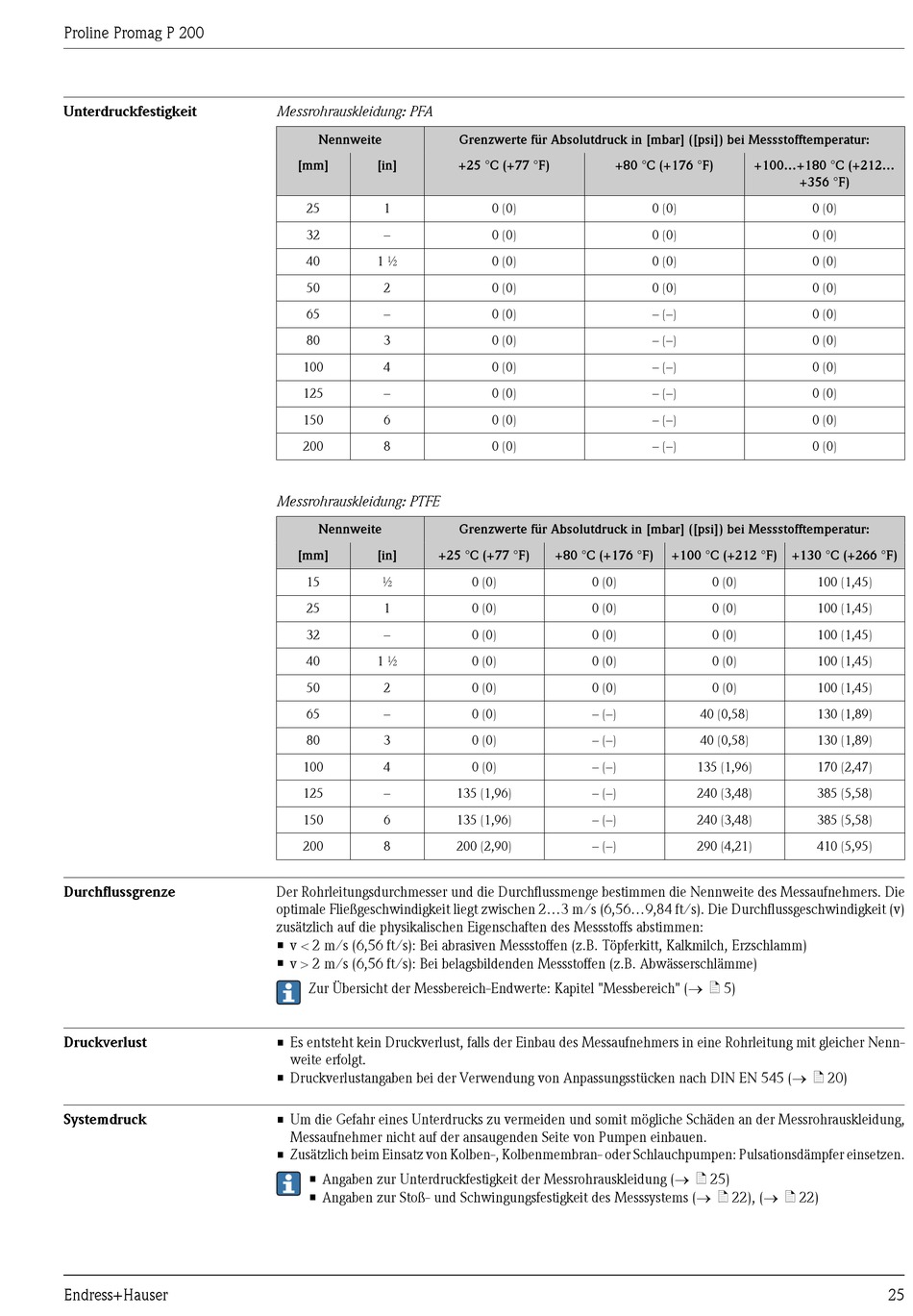

Unterdruckfestigkeit; Durchflussgrenze; Druckverlust; Systemdruck - Endress+Hauser Proline Promag P 200 Technische Information

Proline Promag P 200

Unterdruckfestigkeit

Durchflussgrenze

Druckverlust

Systemdruck

Endress+Hauser
Messrohrauskleidung: PFA
Nennweite
[mm] [in]
25 1
32 –
40 1 ½
50 2
65 –
80 3
100 4
125 –
150 6
200 8
Messrohrauskleidung: PTFE
Nennweite
[mm] [in] +25 °C (+77 °F)
15 ½
25 1
32 –
40 1 ½
50 2
65 –
80 3
100 4
125 –
150 6
200 8
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers. Die
optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,56...9,84 ft/s). Die Durchflussgeschwindigkeit (v)
zusätzlich auf die physikalischen Eigenschaften des Messstoffs abstimmen:
• v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Töpferkitt, Kalkmilch, Erzschlamm)
• v > 2 m/s (6,56 ft/s): Bei belagsbildenden Messstoffen (z.B. Abwässerschlämme)
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 5)
• Es entsteht kein Druckverlust, falls der Einbau des Messaufnehmers in eine Rohrleitung mit gleicher Nenn-
weite erfolgt.
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545 (® ä 20)
• Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Messrohrauskleidung,
Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
• Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsationsdämpfer einsetzen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (® ä 25)
• Angaben zur Stoß- und Schwingungsfestigkeit des Messsystems (® ä 22), (® ä 22)
Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur:
+25 °C (+77 °F) +80 °C (+176 °F)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur:
+80 °C (+176 °F)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) – (–)
0 (0) – (–)
0 (0) – (–)
135 (1,96) – (–)
135 (1,96) – (–)
200 (2,90) – (–)
+100...+180 °C (+212...
+356 °F)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) 0 (0)
0 (0) 0 (0)
– (–) 0 (0)
– (–) 0 (0)
– (–) 0 (0)
– (–) 0 (0)
– (–) 0 (0)
– (–) 0 (0)
+100 °C (+212 °F) +130 °C (+266 °F)
0 (0) 100 (1,45)
0 (0) 100 (1,45)
0 (0) 100 (1,45)
0 (0) 100 (1,45)
0 (0) 100 (1,45)
40 (0,58) 130 (1,89)
40 (0,58) 130 (1,89)
135 (1,96) 170 (2,47)
240 (3,48) 385 (5,58)
240 (3,48) 385 (5,58)
290 (4,21) 410 (5,95)
