Messprinzip
4
Symbol
Bedeutung
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
A0011187
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
A0011188

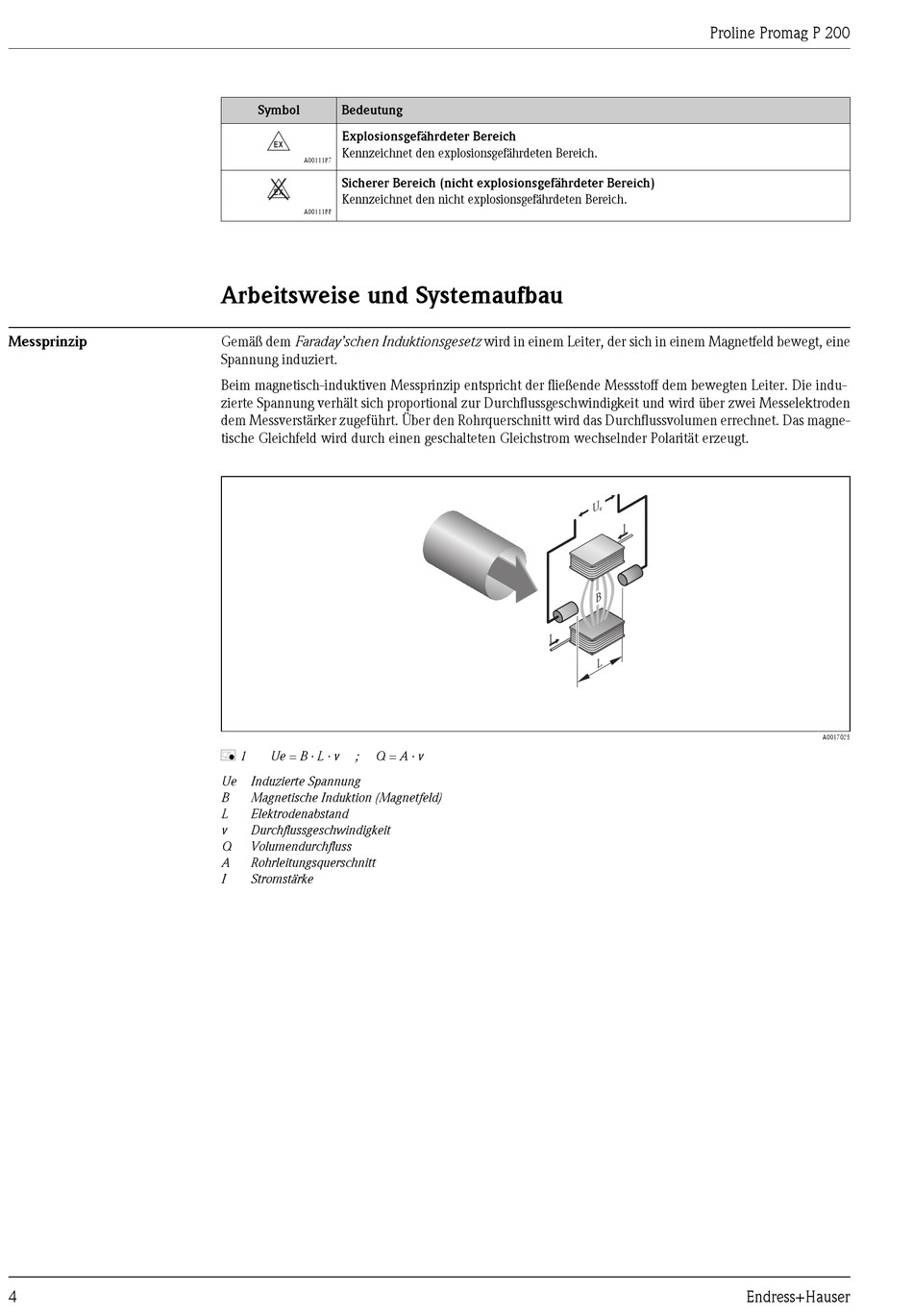

Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine
Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die indu-
zierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden
dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen errechnet. Das magne-
tische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Polarität erzeugt.
å 1
Ue = B · L · v
;
Q = A · v
Ue
Induzierte Spannung
B
Magnetische Induktion (Magnetfeld)
L
Elektrodenabstand
v
Durchflussgeschwindigkeit
Q
Volumendurchfluss
A
Rohrleitungsquerschnitt
I
Stromstärke
Proline Promag P 200
U
e
I
B
I
L
A0017035
