Potenzialausgleich
32
Relaisausgang
1
13

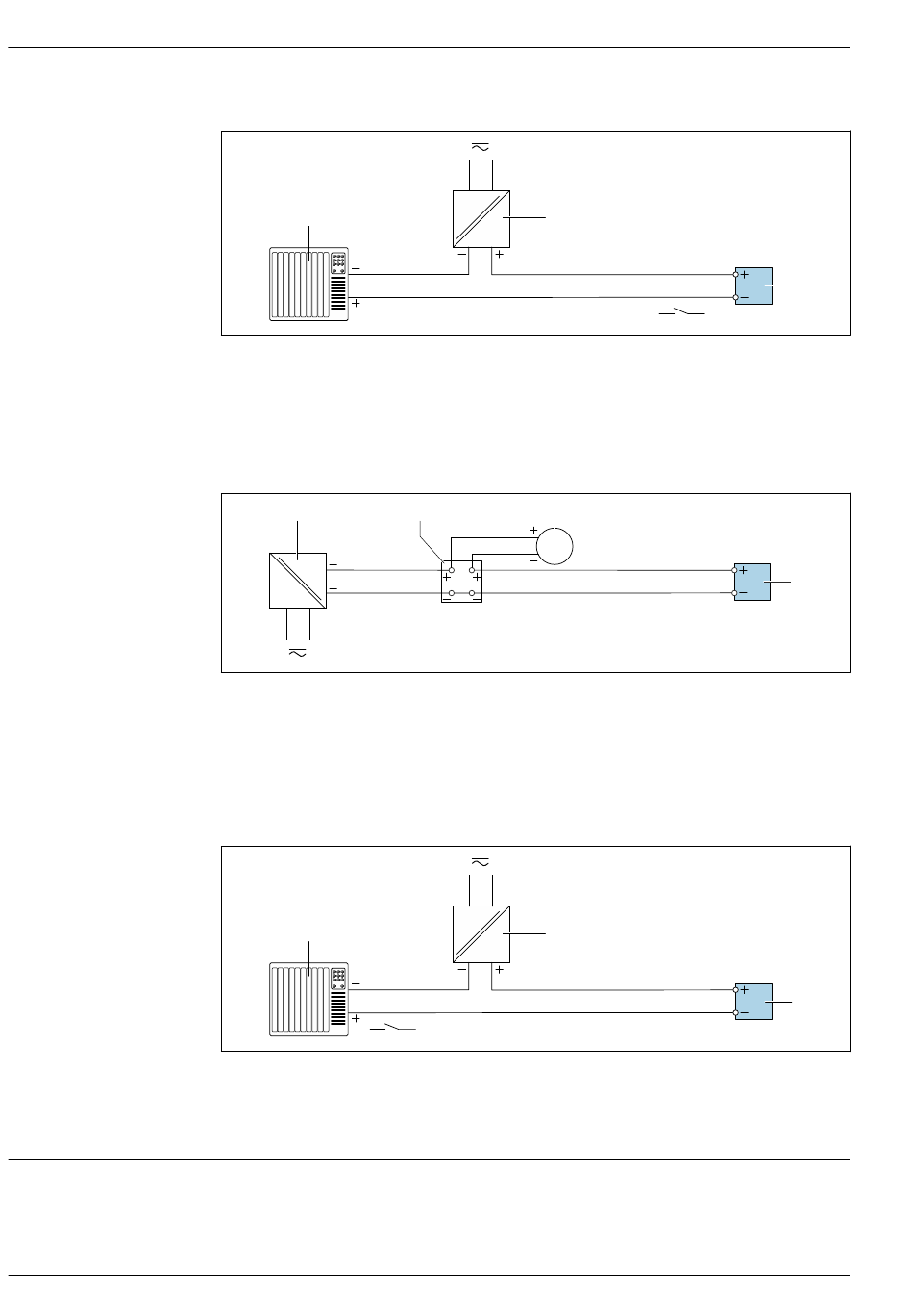

Anschlussbeispiel für Relaisausgang (passiv)
1
Automatisierungssystem mit Relaiseingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 20
Stromeingang
1
14
Anschlussbeispiel für 4...20 mA Stromeingang
1
Spannungsversorgung
2
Klemmenkasten
3
Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4
Messumformer
Statuseingang
1
15
Anschlussbeispiel für Statuseingang
1
Automatisierungssystem mit Statusausgang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
2
2
3
2
Proline Prosonic Flow G 300
3
A0028760
4
A0028915
3
A0028764
Endress+Hauser
