Endress+Hauser Proline Prosonic Flow G 300 Technische Information Seite 38

38
Einpfadausführung: DN 25 (1")
1 20 × DN
3 20 × DN

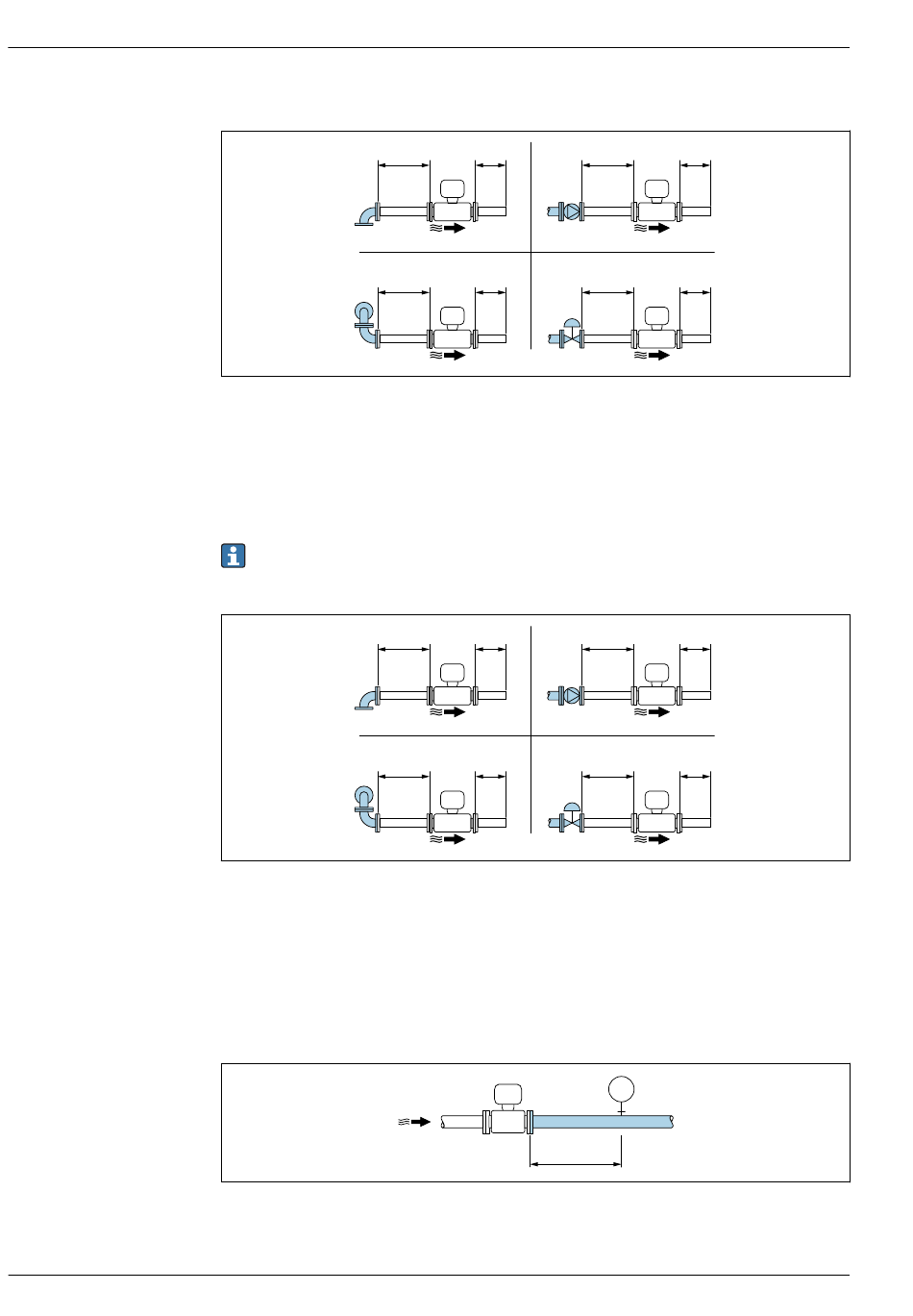

 17 Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Zweipfadausführung: DN 50...300 (2...12")
Bei Bestellmerkmal "Kalibration Durchfluss", Option C "0.50%" und Option D "0.50%, rückführbar
ISO/IEC17025":
Einlaufstrecke = 20 × DN
1 10 × DN
3 10 × DN
 18 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Auslaufstrecken beim Einbau externer Geräte
Beim Einbau eines externen Geräts auf den angegebenen Abstand achten.
PT Externes Gerät, z.B. Temperatursensor, Druckmesszelle
3 × DN 2 20 × DN
3 × DN 4 20 × DN
3 × DN 2 10 × DN
4
3 × DN 10 × DN
PT
3...5 × DN
Proline Prosonic Flow G 300
3 × DN
3 × DN
A0015453
3 × DN
3 × DN
A0015553
A0015901
