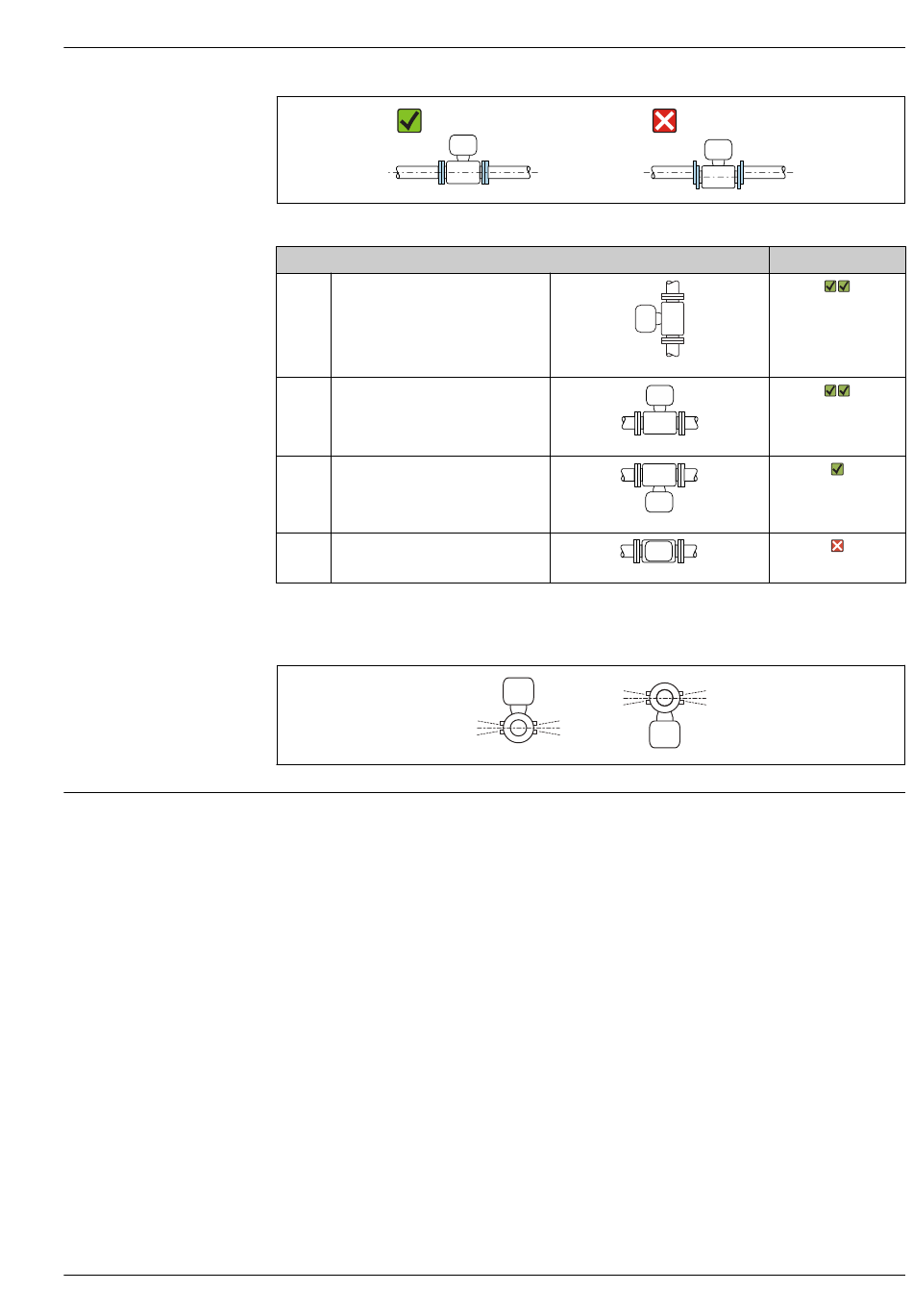

A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
1)
merkopf oben
C Horizontale Einbaulage Messumfor-
1)
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich
1) Die horizontale Ausrichtung der Wandler darf nur um max. ±5° abweichen, insbesondere wenn eine Flüs-
sigkeit im Messstoff vorhanden ist (nasses Gas).
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind mindestens
die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vor-
handen, so ist die längste angegebene Einlaufstrecke einzuhalten.
Einbaulage
0°
–5°
0°
+5°
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
–5°
+5°
A0015895
A0037650
