Proline Prosonic Flow G 300

Klemmen

Kabeleinführungen
Pinbelegung Gerätestecker

Kabelspezifikation

Endress+Hauser
Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet.
Leiterquerschnitt 0,2 ... 2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
• NPT ½"
• G ½"
• M20

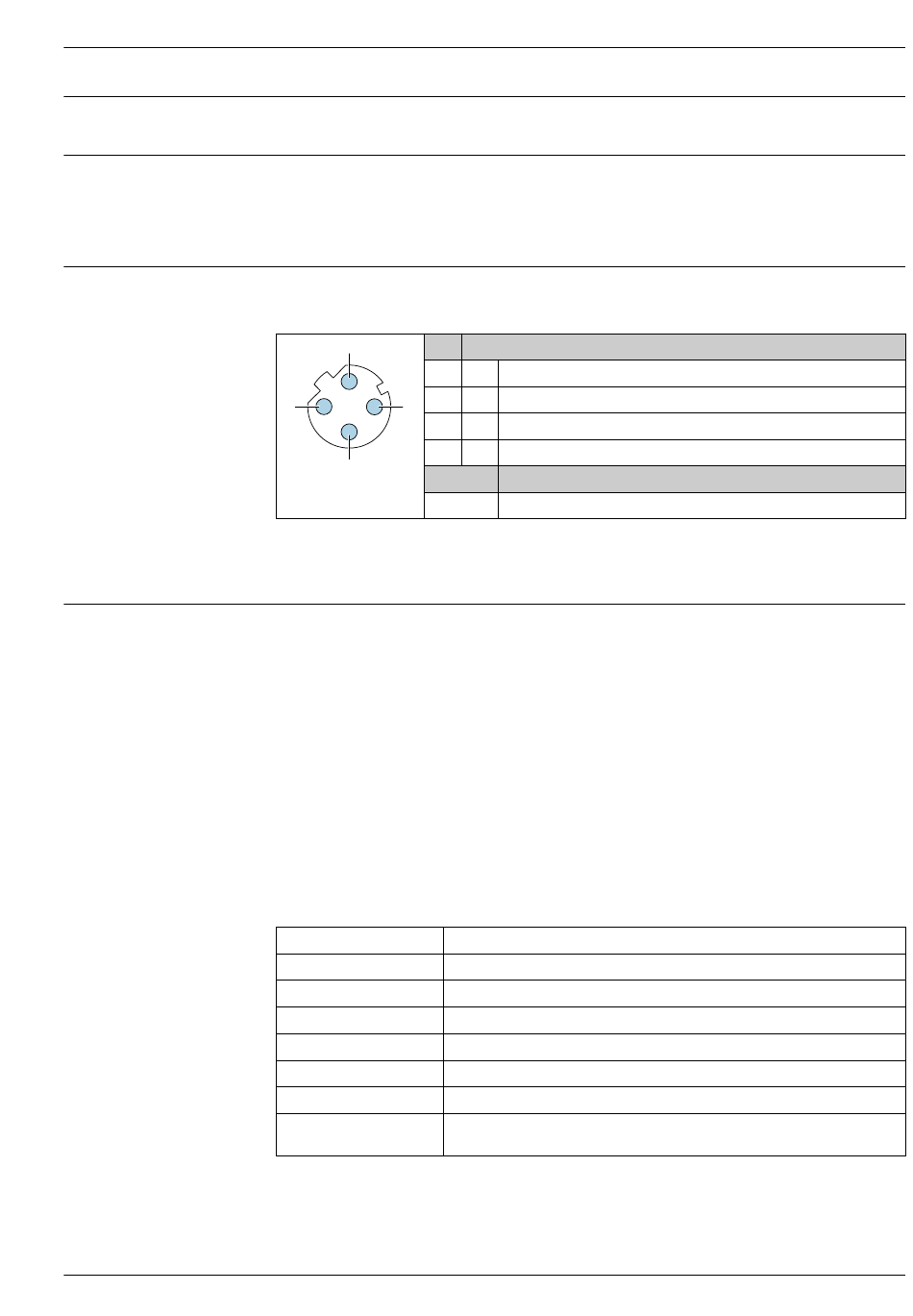

Serviceschnittstelle
Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle)
Pin
2
1
2
1 3
3
4
4
Codierung
A0032047

Als Stecker wird empfohlen:
• Binder, Serie 763, Teilenr. 99 3729 810 04
• Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Modbus RS485
Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über-
tragungsraten eingesetzt werden können. Empfohlen wird Kabeltyp A.
Kabeltyp A
Wellenwiderstand 135 ... 165 Ω bei einer Messfrequenz von 3 ... 20 MHz
Kabelkapazität < 30 pF/m
Aderquerschnitt
> 0,34 mm
Kabeltyp Paarweise verdrillt
Schleifenwiderstand ≤ 110 Ω/km
Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts
Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des
Kabelschirms: Erdungskonzept der Anlage beachten.
Stromausgang 0/4...20 mA
Normales Installationskabel ausreichend.
2 (24 ... 12 AWG).
+
+
-
-
D
2 (22 AWG)
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
