3 Bezeichnung der
Bedienelemente
Gerätefrontseite ¸HMS-X
Display (TFT): 6,5" VGA TFT Display
1
Interaktive Softmenütasten: Direkte Erreichbarkeit aller
2
relevanten Funktionen
POWER: Netzschalter zum Ein- und Ausschalten des
3
Gerätes
Abschnitt
Parameterauswahl
A
AMPL - Einstellung der Amplitudenparameter
4
SPAN - Einstellung des zu analysierenden
5
Frequenzdarstellbereichs
FREQ - Einstellung der Frequenz
6
TRACE - Konfiguration der Messkurve
7
SWEEP - Einstellung von Sweepzeit und Triggerquelle
8
BANDW - Einstellung der Auflösungs- (RBW) und Vi-
9
deobandbreite (VBW)
LINES - Konfiguration von Grenzwertlinien
10
MEAS - Durchführung erweiterter Messungen
11
DISPLAY - Anzeigeeinstellungen
12
PEAK SEARCH - Anzeige von Messwertspitzen
13
MARKER - Auswahl des nächsten Markers bei Akti-
14
vierung mehrer Marker
E
30
31

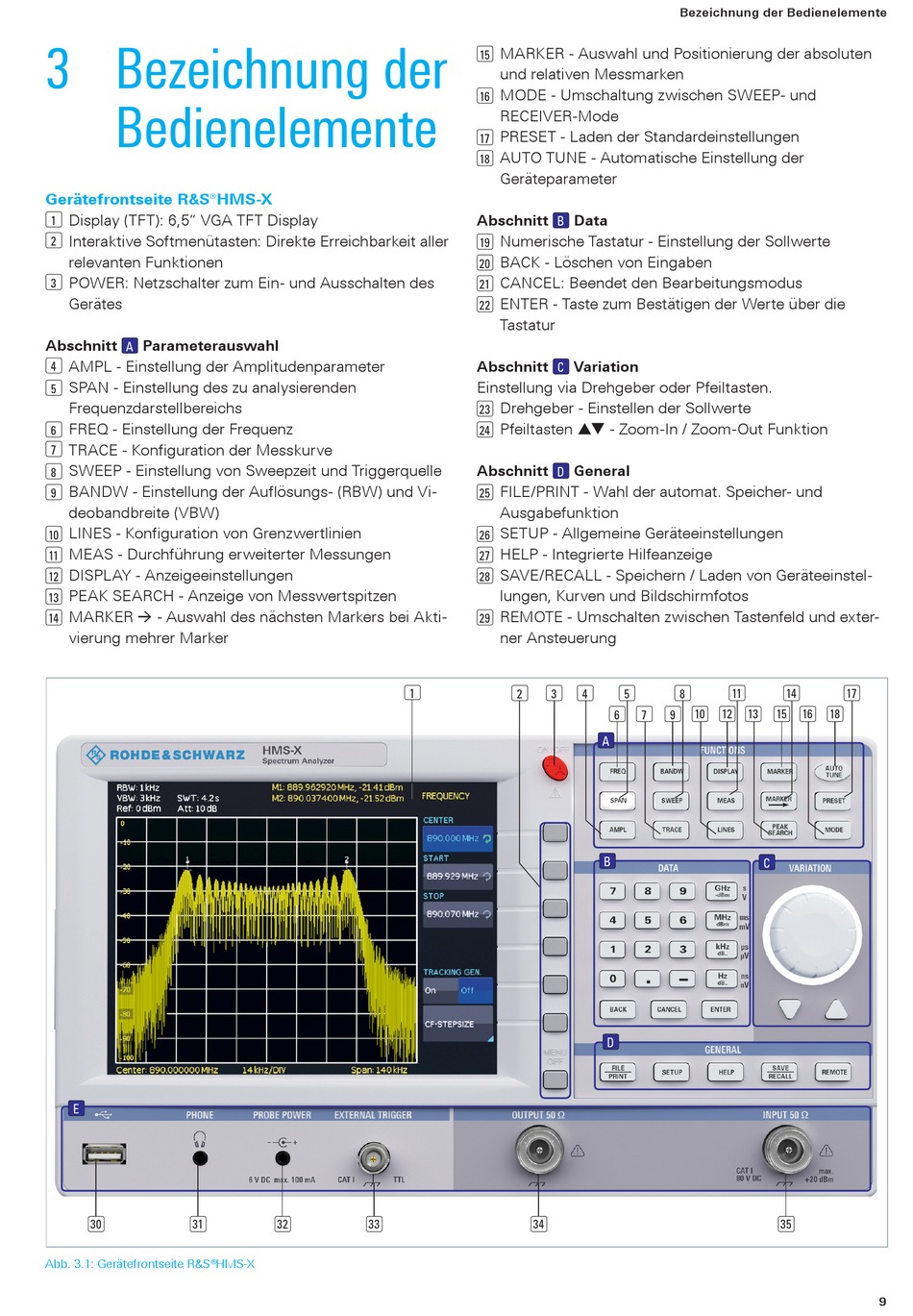

Abb. 3.1: Gerätefrontseite ¸HMS-X
1
32
33
MARKER - Auswahl und Positionierung der absoluten
15
und relativen Messmarken
MODE - Umschaltung zwischen SWEEP- und
16
RECEIVER-Mode
PRESET - Laden der Standardeinstellungen
17
AUTO TUNE - Automatische Einstellung der
18
Geräteparameter
Abschnitt
Data
B
Numerische Tastatur - Einstellung der Sollwerte
19
BACK - Löschen von Eingaben
20
CANCEL: Beendet den Bearbeitungsmodus
21
ENTER - Taste zum Bestätigen der Werte über die
22
Tastatur
Abschnitt
Variation
C
Einstellung via Drehgeber oder Pfeiltasten.
Drehgeber - Einstellen der Sollwerte
23
Pfeiltasten - Zoom-In / Zoom-Out Funktion
24
Abschnitt
General
D
FILE/PRINT - Wahl der automat. Speicher- und
25
Ausgabefunktion
SETUP - Allgemeine Geräteeinstellungen
26
HELP - Integrierte Hilfeanzeige
27
SAVE/RECALL - Speichern / Laden von Geräteeinstel-
28
lungen, Kurven und Bildschirmfotos
REMOTE - Umschalten zwischen Tastenfeld und exter-
29
ner Ansteuerung
2
3
4
5
6
7
A
B
D
34
Bezeichnung der Bedienelemente
11
14
8
10
12
13
15
16
18
9
C
35
17
9
