Bezeichnung der Bedienelemente
Abschnitt
Buchsen und Anschlüsse
E
USB-Stick-Anschluss - Frontseitiger USB-Stick-An-
30
schluss zum Abspeichern von Parametern
PHONE
(Buchse) - Kopfhöreranschluss für 3,5 mm
31
Klinkenstecker; Impedanz >8Ω
PROBE POWER (Buchse) - Stromversorgungsanschluß
32
(6 V
) für Sonden (2,5 mm Klinkenstecker)
DC
External TRIGGER (BNC-Buchse) -
33
BNC-Eingang für externes Triggersignal
OUTPUT 50 Ω - Tracking Generator (N-Buchse)
34
INPUT 50 Ω - Eingangs-N-Buchse
35
Geräterückseite ¸HMS-X
Netzanschluss
[36]

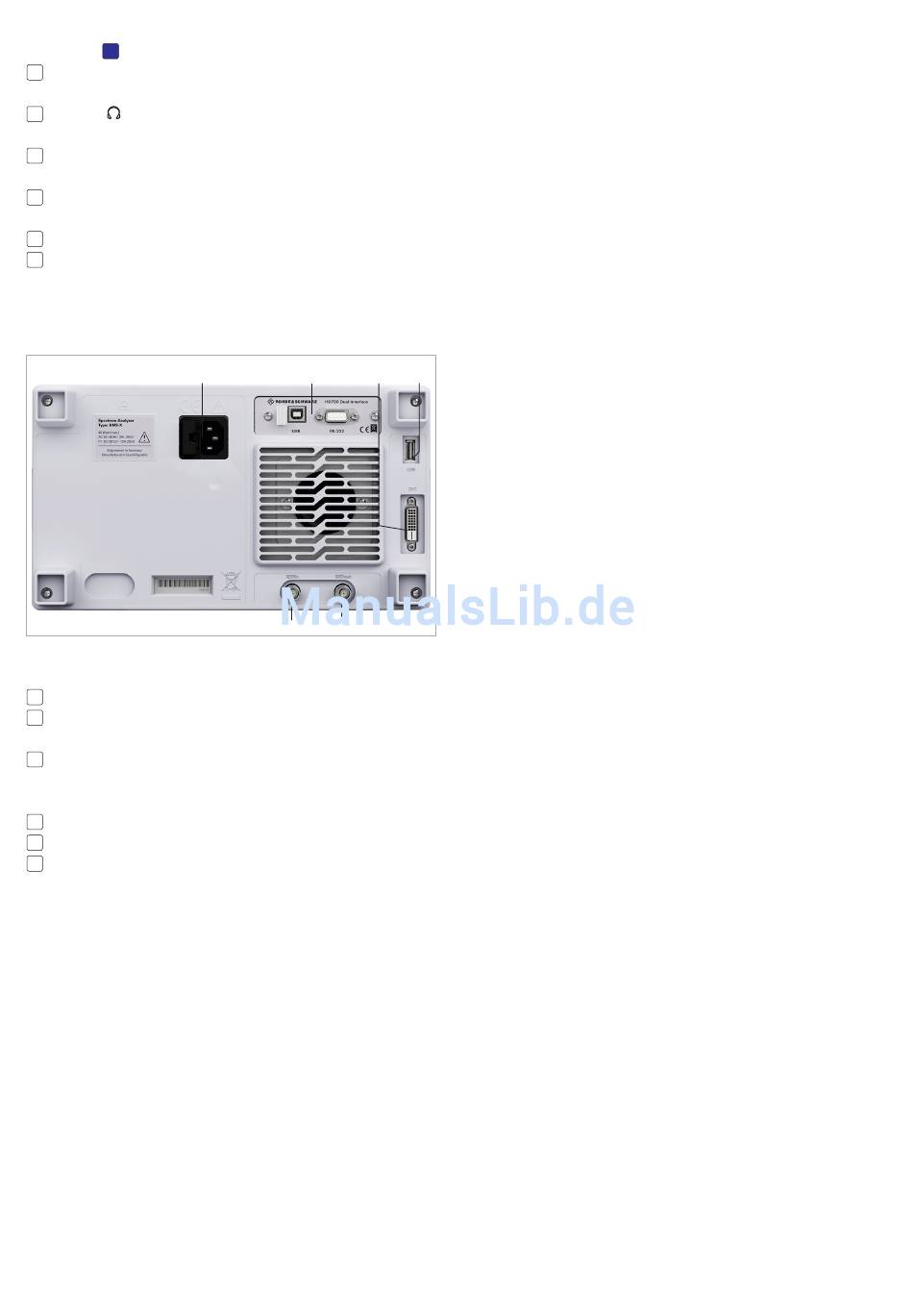

Abb. 3.2:
Rückansicht des HMS-X
Kaltgeräteeinbaustecker mit Netzsicherungen
36
Schnittstelle - HO720 Dual-Schnittstelle (USB/RS-232)
37
im Lieferumfang enthalten
DVI-D (Buchse) - Darstellung des Gerätebildschirmes
38
1:1 auf einem externen DVI Monitor oder einem Bea-
mer mit DVI-D Anschluss
USB-Stick-Anschluss: Zusätzlicher USB-Stick-Anschluss
39
REF IN (BNC-Buchse) - Referenzeingang
40
REF OUT (BNC-Buchse) - Referenzausgang
41
10
Schnittstelle
DVI-D
USB
[37]
[38]
[39]
REF IN [40] REF OUT [41]
