sen Anpassung an den Wellenwiderstand des Systems.
Man bezeichnet diesen Wert als Reflektionsdämpfung (Re-
turn Loss). Aus der in Dezibel gemessenen Reflektions-
dämpfung lassen sich mit Hilfe der Tabelle, welche direkt
auf der VSWR Messbrücke HZ547 zu finden ist, der Re-
flektionsfaktor (Reflection Coefficient) und das Stehwellen-
verhältnis (VSWR) ermitteln. Weitere Einzelheiten über die
Hameg HZ547 VSWR Messbrücke finden Sie in dem zuge-
hörigen Manual auf www.hameg.com.
Der gewünschte Detektor sollte vor der Reflektionsmessung aus-
gewählt werden. Dieser wird dann in der Messung automatisch
übernommen.
6.12 Auto Tune
Wird die AUTO TUNE Taste gedrückt, führt das Gerät ei-
nen Scan bei Full Span durch, versucht den höchsten Peak
zu lokalisieren und diesen mit den dazu passenden RBW
und Span-Einstellungen auf der Mitte des Bildschirms zu
zentrieren. Dies ist eine Komfortfunktion und soll den An-
wender unterstützen. Je weniger sich das Signal vom
Rauschteppich abhebt, desto schwieriger wird es mit dem
AUTO TUNE Algorithmus das Signal klar darzustellen. Da-
her kann es passieren, dass die Einstellungen geringfügig
vom Anwender korrigiert werden müssen. Dieser Prozess
kann einige Sekunden dauern.
6.13 Empfängermodus (Receiver-Mode)
Durch Drücken der Taste MODE öffnet sich ein Auswahl-
menü, in dem zwischen Sweep- (Analysator-Modus) und
Empfängermodus (Receiver-Modus) gewählt werden kann.
Der Spektrumanalysator verhält sich im Receiver-Modus
wie ein Empfänger, der auf einer vorgegebenen Fre-
quenz den Pegel misst. Die wichtigsten Einstellungen der
Messparameter, wie z.B. Frequenz, Amplitude oder Auflö-
sungsbandbreite, können über die entsprechenden Soft-
menütasten eingestellt und mit Hilfe des Drehgebers oder
der numerischen Tastatur verändert werden.
Anzeige der Messzeit (MT)
Anzeige Referenzpegel (Ref)
und Abschwächer (Att)
Anzeige Frequenz
und Amplitude

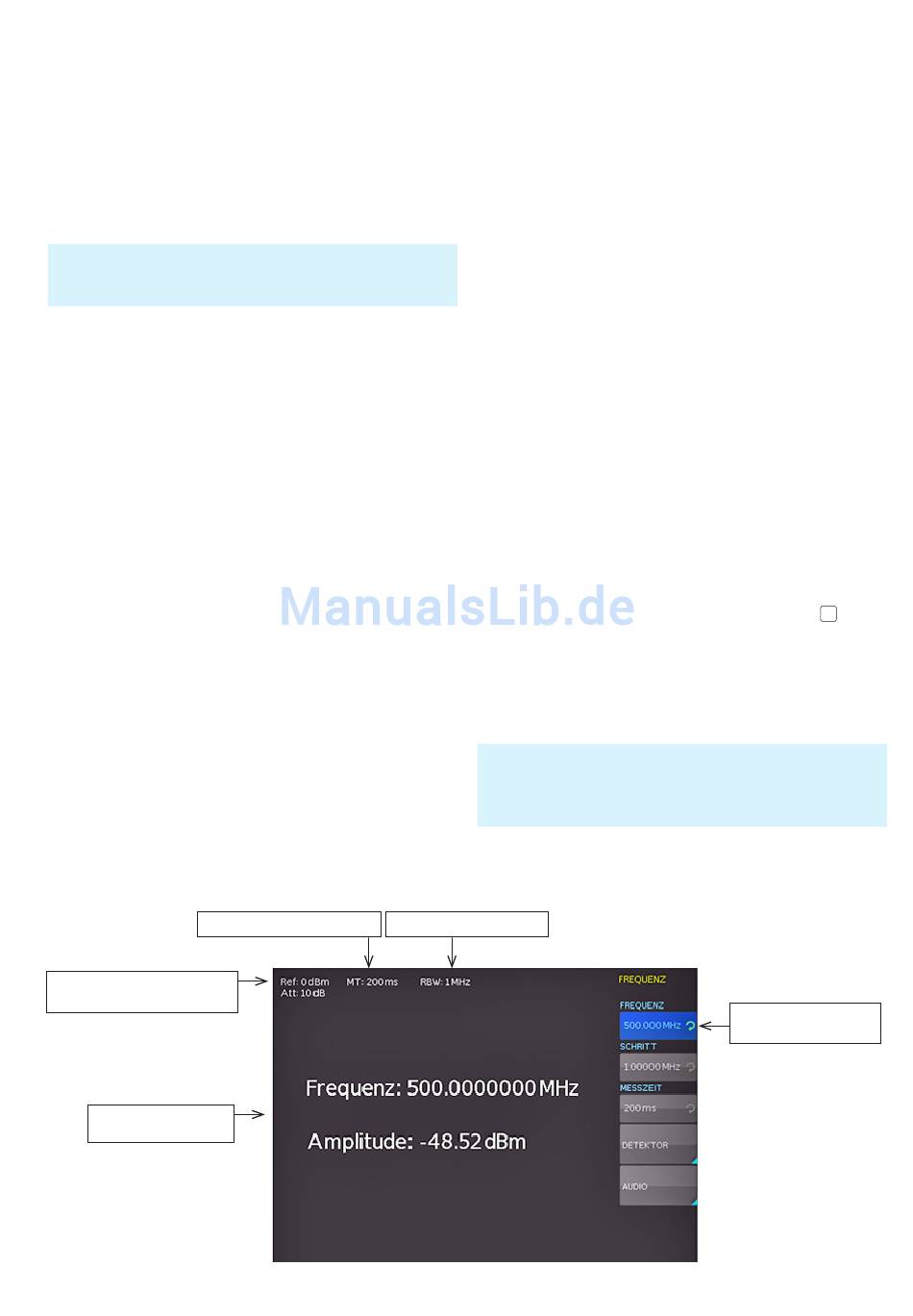

Abb. 6.15: Bildschirmaufteilung im
Empfängermodus (Receiver-Mode)
Im Empfängermodus stehen die gleichen Bandbreiten wie
im Analysatorbetrieb zur Verfügung. Zusätzlich sind bei ak-
tivierter EMV-Option ¸HMS-EMC bzw. ¸HV213
Voucher die Bandbreiten 200 Hz, 9 kHz, 120 kHz und 1 MHz
(–6 dB) für Stör-Emissionsmessungen nach CISPR verfüg-
bar. Folgende Detektoren sind im Empfänger-Modus ver-
fügbar und können über die Softmenütaste DETEKTOR
eingestellt werden:
❙
PEAK:
der Spitzenwertdetektor zeigt den größten Pegel
während der eingestellten Messzeit an.
❙
AVG:
der Mittelwertdetektor (Average) zeigt den linearen
Mittelwert des Messsignals innerhalb der gewählten
Messzeit an.
❙
QPEAK:
der Quasi-Peak-Detektor bewertet das Mess-
signal entsprechend den in der CISPR-Norm festgelegten
Bewertungskurven (nur verfügbar mit ¸HMS-EMC
bzw. ¸HV213)
❙
der RMS-Detektor bildet den Effektivwert des
RMS:
Messsignals während der eingestellten Messzeit.
Die Messzeit ist die Zeit, in der der Spektrumanalysator
Messwerte sammelt und entsprechend dem gewählten
Detektor zu einem Anzeigeergebnis zusammenfasst. Der
¸HMS-X bietet im Softmenü AUDIO einen AM- und
FM-Demodulator zum Abhören von modulierten Signa-
len an. Das demodulierte Signal kann mit dem Kopfhörer
oder über einen integrierten Lautsprecher abgehört wer-
den. Der Kopfhörer wird an der Kopfhörerbuchse
geschlossen. Wird ein Kopfhörer benutzt, ist der interne
Lautsprecher deaktiviert. Mit der entsprechenden Soft-
menütaste kann die Demodulation an- bzw. ausgeschal-
tet und die Lautstärke von 0% (aus) bis 100% (volle Laut-
stärke) reguliert werden.
Wenn eine AM- bzw. FM-Demodulation durchgeführt wird (ak-
tiviert ist), ist das Gerät mit dem Demodulieren des Signals be-
schäftigt und kann dadurch nicht gleichzeitig eine Pegelmessung
durchführen. Das Gerät zeigt im Display n/a dBm an.
Anzeige der Bandbreite
Gerätefunktionen
an-
31
Softkeybeschriftung
im Empfängermodus
25
