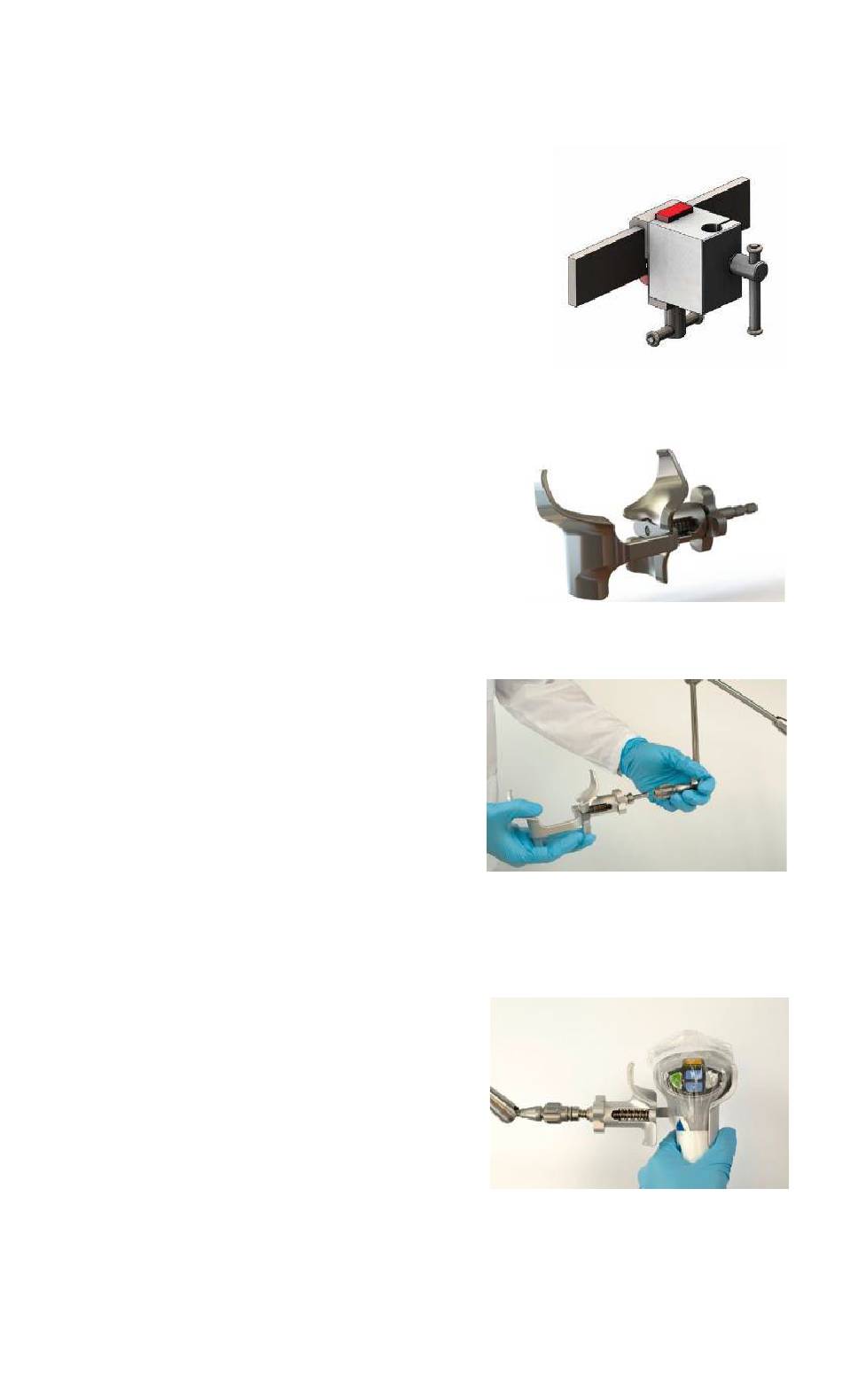

8.2 Bordsklämma (HH1002)
Utgör en fästpunkt på operationsbordets sidoskena. Passar
till och håller huvudarmens led på plats och möjliggör ett
fullständigt rotationsomfång.
Gör så här för att fästa på skenan:
1. Öppna klämfästets vred tills
L-fästena passar över skenan.
Dra sedan åt för att säkra.
2. För in huvudarmens led i ledens
öppning, justera leden till önskad
vinkel och dra åt ledens klämvred
när huvudarmen är i önskat läge.
8.3 Hållare för bildanalyshuvud
(HH1003)
Ansluter till huvudarmens distala ände
för att utgöra en fästpunkt för SPY-PHI
bildanalyshuvud.
Gör så här för att ansluta hållaren för
bildanalyshuvudet till huvudarmens
distala ände:
1. För in bildanalyshuvudets
sexkantsaxel i chucken tills
den är ordentligt fastsatt.
2. Vrid leden medurs för att
låsa tillbehöret för
snabbanslutningen på plats.
Kontrollera att axeln är
säkrad, och att leden är i låst
position.
Gör så här för att demontera: Gör ovanstående steg i motsatt ordning.
Gör så här för att positionera bildanalyshuvudet och låsa fast det:
3. Vila halsen på det övertäckta
bildanalyshuvudet mot det
tunna stela bandet på hållaren
(enligt bilden).
