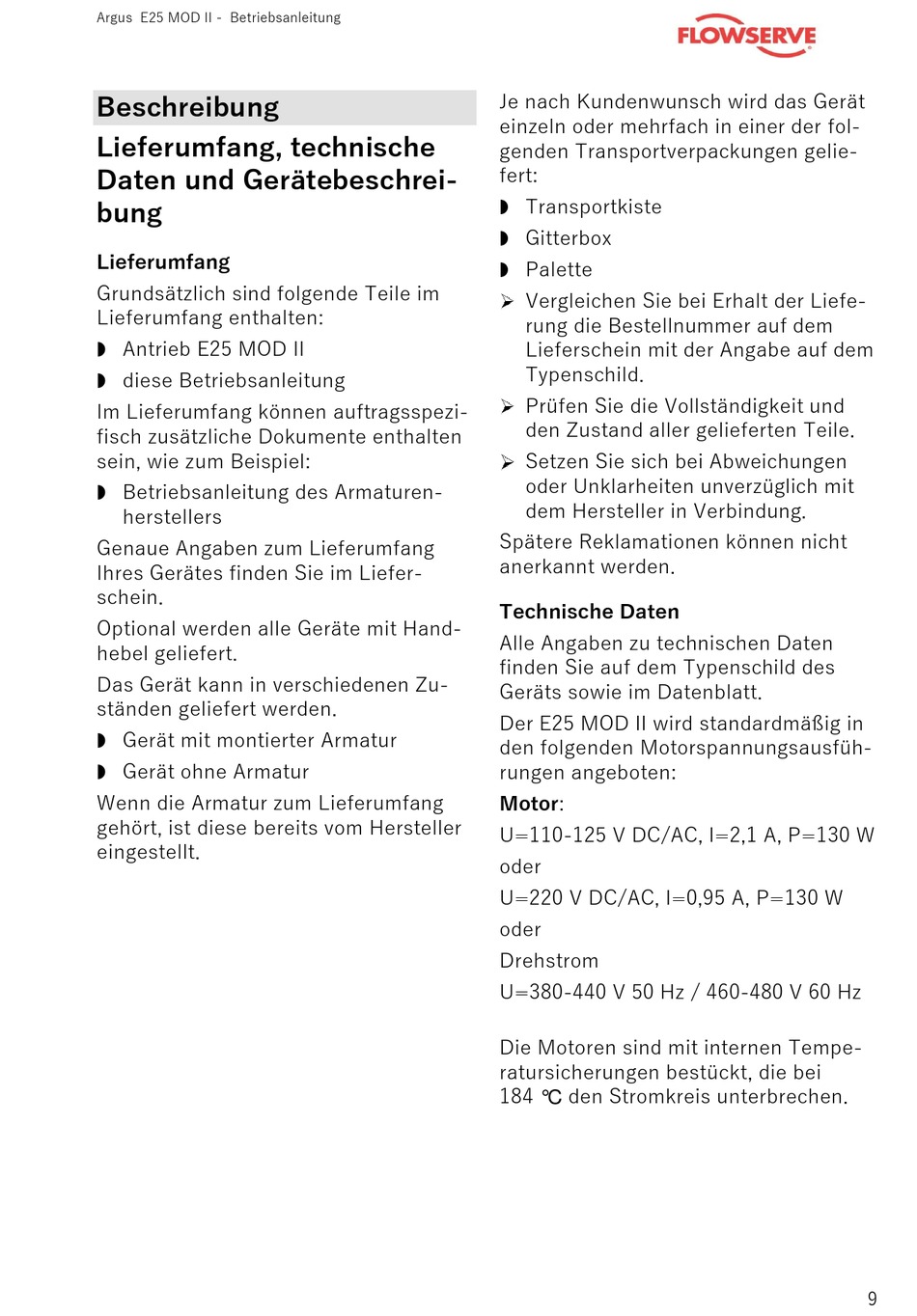

Argus E25 MOD II - Betriebsanleitung
Beschreibung
Lieferumfang, technische
Daten und Gerätebeschrei-
bung
Lieferumfang
Grundsätzlich sind folgende Teile im
Lieferumfang enthalten:
Antrieb E25 MOD II
diese Betriebsanleitung
Im Lieferumfang können auftragsspezi-
fisch zusätzliche Dokumente enthalten
sein, wie zum Beispiel:
Betriebsanleitung des Armaturen-
herstellers
Genaue Angaben zum Lieferumfang
Ihres Gerätes finden Sie im Liefer-
schein.
Optional werden alle Geräte mit Hand-
hebel geliefert.
Das Gerät kann in verschiedenen Zu-
ständen geliefert werden.
Gerät mit montierter Armatur
Gerät ohne Armatur
Wenn die Armatur zum Lieferumfang
gehört, ist diese bereits vom Hersteller
eingestellt.
Je nach Kundenwunsch wird das Gerät
einzeln oder mehrfach in einer der fol-
genden Transportverpackungen gelie-
fert:
Transportkiste
Gitterbox
Palette
Vergleichen Sie bei Erhalt der Liefe-
rung die Bestellnummer auf dem
Lieferschein mit der Angabe auf dem
Typenschild.
Prüfen Sie die Vollständigkeit und
den Zustand aller gelieferten Teile.
Setzen Sie sich bei Abweichungen
oder Unklarheiten unverzüglich mit
dem Hersteller in Verbindung.
Spätere Reklamationen können nicht
anerkannt werden.
Technische Daten
Alle Angaben zu technischen Daten
finden Sie auf dem Typenschild des
Geräts sowie im Datenblatt.
Der E25 MOD II wird standardmäßig in
den folgenden Motorspannungsausfüh-
rungen angeboten:
Motor:
U=110-125 V DC/AC, I=2,1 A, P=130 W
oder
U=220 V DC/AC, I=0,95 A, P=130 W
oder
Drehstrom
U=380-440 V 50 Hz / 460-480 V 60 Hz
Die Motoren sind mit internen Tempe-
ratursicherungen bestückt, die bei
184 °C den Stromkreis unterbrechen.
9
