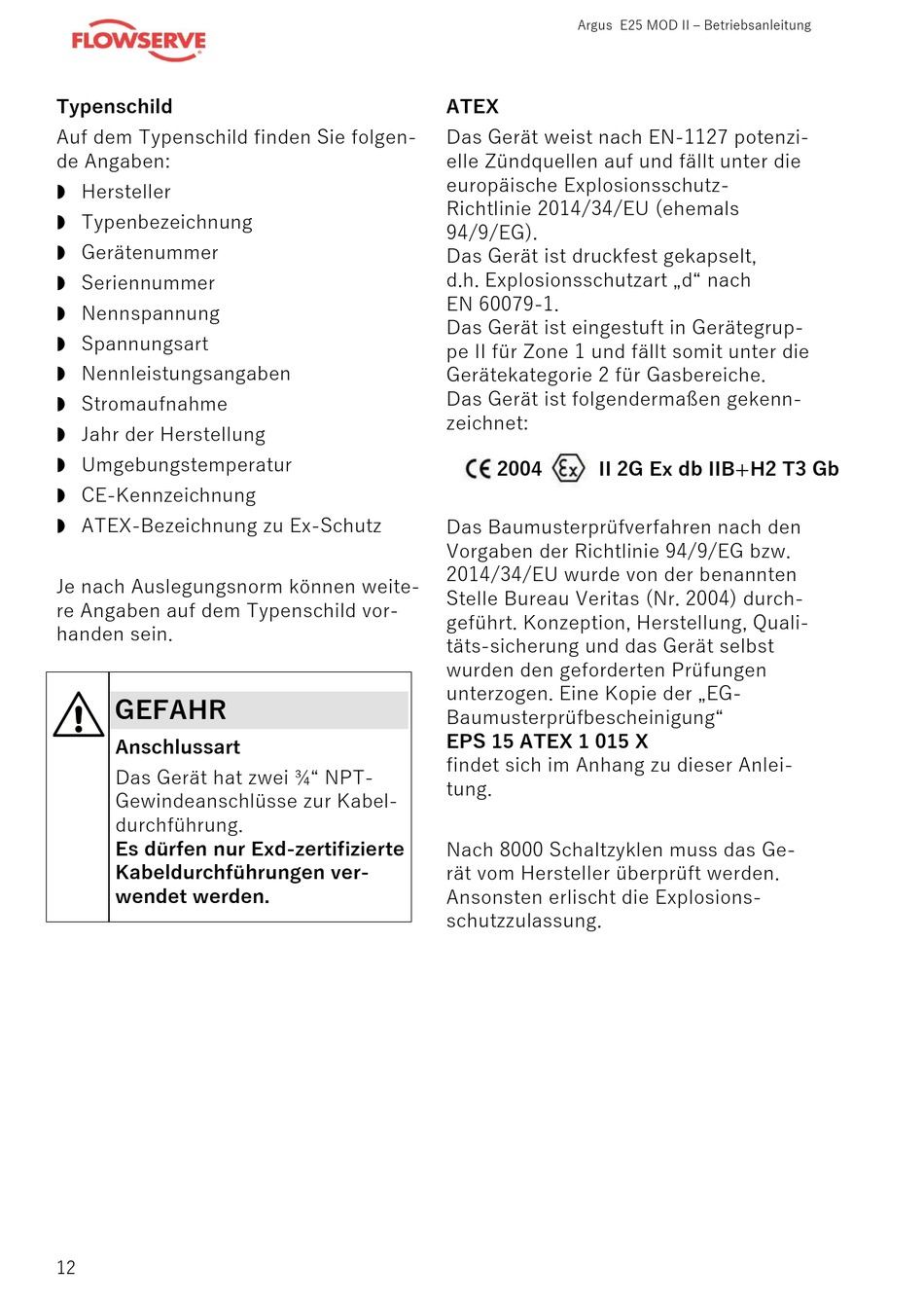

Typenschild
Auf dem Typenschild finden Sie folgen-
de Angaben:
Hersteller
Typenbezeichnung
Gerätenummer
Seriennummer
Nennspannung
Spannungsart
Nennleistungsangaben
Stromaufnahme
Jahr der Herstellung
Umgebungstemperatur
CE-Kennzeichnung
ATEX-Bezeichnung zu Ex-Schutz
Je nach Auslegungsnorm können weite-
re Angaben auf dem Typenschild vor-
handen sein.
GEFAHR
Anschlussart
Das Gerät hat zwei ¾" NPT-
Gewindeanschlüsse zur Kabel-
durchführung.
Es dürfen nur Exd-zertifizierte
Kabeldurchführungen ver-
wendet werden.
12
Argus E25 MOD II – Betriebsanleitung
ATEX
Das Gerät weist nach EN-1127 potenzi-
elle Zündquellen auf und fällt unter die
europäische Explosionsschutz-
Richtlinie 2014/34/EU (ehemals
94/9/EG).
Das Gerät ist druckfest gekapselt,
d.h. Explosionsschutzart „d" nach
EN 60079-1.
Das Gerät ist eingestuft in Gerätegrup-
pe II für Zone 1 und fällt somit unter die
Gerätekategorie 2 für Gasbereiche.
Das Gerät ist folgendermaßen gekenn-
zeichnet:
2004
II 2G Ex db IIB+H2 T3 Gb
Das Baumusterprüfverfahren nach den
Vorgaben der Richtlinie 94/9/EG bzw.
2014/34/EU wurde von der benannten
Stelle Bureau Veritas (Nr. 2004) durch-
geführt. Konzeption, Herstellung, Quali-
täts-sicherung und das Gerät selbst
wurden den geforderten Prüfungen
unterzogen. Eine Kopie der „EG-
Baumusterprüfbescheinigung"
EPS 15 ATEX 1 015 X
findet sich im Anhang zu dieser Anlei-
tung.
Nach 8000 Schaltzyklen muss das Ge-
rät vom Hersteller überprüft werden.
Ansonsten erlischt die Explosions-
schutzzulassung.
