Stellen Sie das Gerät in Stellung
„Offen" (90° oder 270°, bei Querein-
bau des Geräts 0° oder 180°) mit Hil-
fe des Handhebels
„Handnotverstellung")
lung mit Armatur, stellen Sie die Po-
sition so ein, dass die Armatur voll-
ständig geöffnet ist.
Lösen Sie die Gewindestifte mit
einem Innensechskantschlüssel
(4.16) von der Schaltnocken-Ebene 1
und 3.
Drehen Sie die Schaltnocken (4.11)
solange, bis die Endschalter LS1 und
LS3, entlastet sind.
Ziehen Sie die Gewindestifte mit
Innensechskant (4.16) mit geeigne-
tem Drehmomentwert fest.
36
(siehe Abschn.
. Bei Einstel-
Argus E25 MOD II – Betriebsanleitung
Stellen Sie das Gerät in Position „Zu"
(0° oder 180°, bei Queraufbau 90°
oder 270°) mit Hilfe des Handhebels
(siehe Abschn. „Handnotverstel-
lung")
. Bei Einstellung mit Armatur,
stellen Sie die Position so ein, dass
die Armatur vollständig geschlossen
ist.
Achtung!
Achten Sie beim Einstellen der
Armatur auf die Hinweise in der
separaten Betriebsanleitung
der Armatur.
Lösen Sie die Schrauben (4.16) von
der Schaltnocken-Ebene 2 und 4.

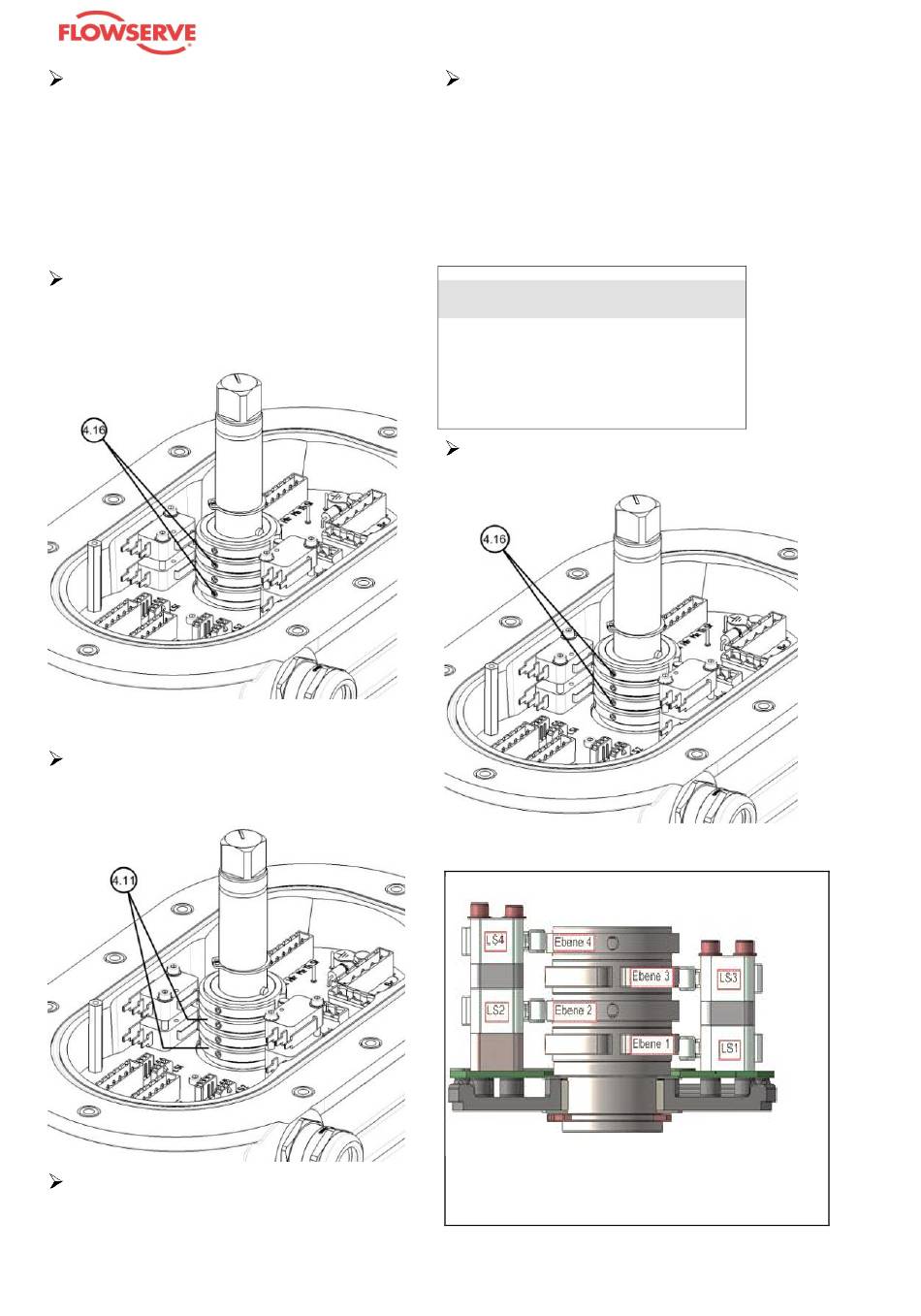

Zuordnung Endlagenschalter zu
Schaltnocken-Ebene
.
