Achtung!
Bei allen Instandsetzungsarbei-
ten ist besonders auf Kabel-
schäden zu achten.
Stellen Sie nach jedem Arbeits-
schritt sicher, dass keine der
Leitungen oder Kabel beschä-
digt sind.
Alle Sicherheitsmaßnahmen wie
„Gerät einstellen"
unter
müssen durchgeführt werden.
Öffnen Sie den Deckel des Geräts
und entfernen Sie die Kabelabde-
ckung.
Entfernen Sie alle Stecker inkl. Kabel
und Schutzleiter von der Platine,
ausgenommen die Endschalter-
Stecker.
Entfernen Sie den Sicherungsring
(5.7) vorsichtig ohne die Wellenober-
fläche zu beschädigen (ATEX-
Fläche)!
34

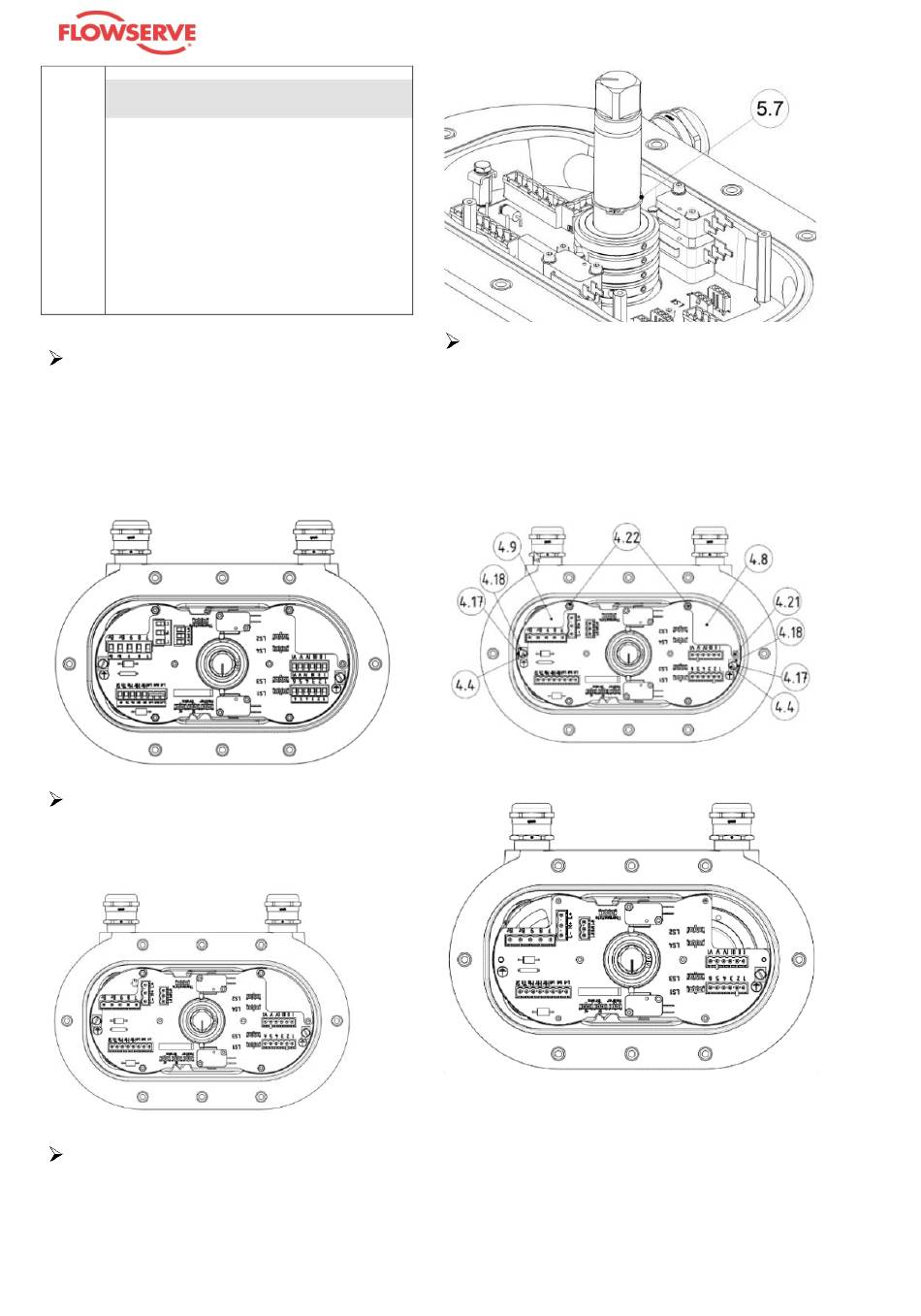

Entfernen Sie alle Komponenten, die
in der Abbildung nummeriert sind:
beschrieben
Argus E25 MOD II – Betriebsanleitung
- Schrauben (4.22), 2 x, und (4.21)
- Zapfenschrauben (4.17) mit
Klemmbügel (4.18) beiderseits
- Schlitzschraube (4.4)
- Abdeckbleche (4.8) und (4.9)
