INSTALLATION
Montage
f schrauben sie den Blechrahmen an die Unterputzdose. Die
f
Laschen müssen nach oben und unten gerichtet sein.
f Positionieren sie den Abdeckrahmen auf dem Blechrahmen.
f
f setzen sie die Bedieneinheit in die Öffnung des Abdeck- f
rahmens. Drücken sie die Bedieneinheit vorsichtig an, bis sie
im Blechrahmen einrastet.

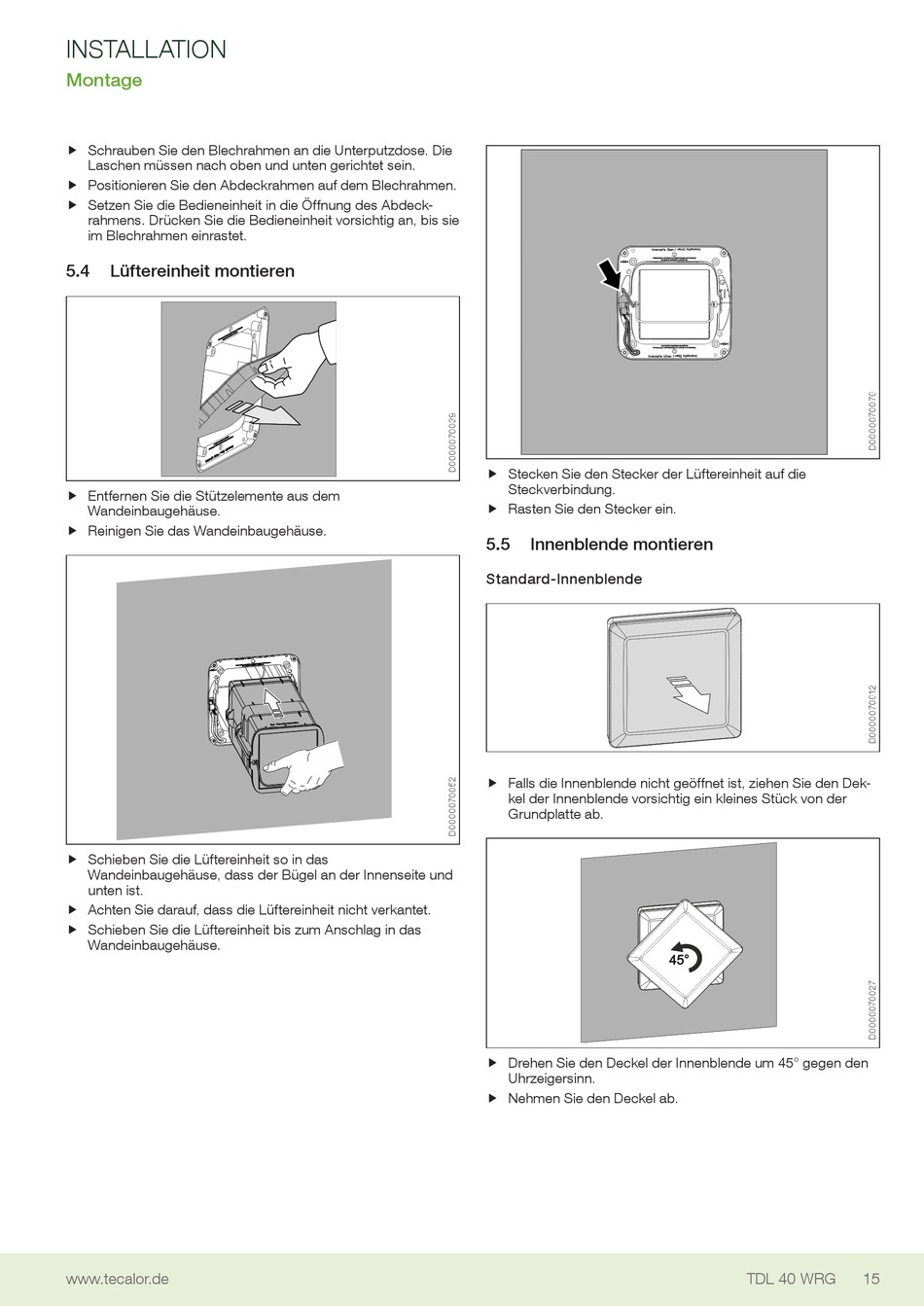

5.4 Lüftereinheit montieren
f entfernen sie die stützelemente aus dem f
Wandeinbaugehäuse.
f Reinigen sie das Wandeinbaugehäuse. f
f schieben sie die Lüftereinheit so in das f
Wandeinbaugehäuse, dass der Bügel an der Innenseite und
unten ist.
f Achten sie darauf, dass die Lüftereinheit nicht verkantet. f
f schieben sie die Lüftereinheit bis zum Anschlag in das
f
Wandeinbaugehäuse.
www.tecalor.de
f stecken sie den stecker der Lüftereinheit auf die
f
steckverbindung.
f Rasten sie den stecker ein.
f
5.5

Innenblende montieren

Standard-Innenblende
f Falls die Innenblende nicht geöffnet ist, ziehen sie den Dek-
f
kel der Innenblende vorsichtig ein kleines stück von der
Grundplatte ab.
f Drehen sie den Deckel der Innenblende um 45° gegen den
f
Uhrzeigersinn.
f Nehmen sie den Deckel ab.
f
TDL 40 WRG 15
