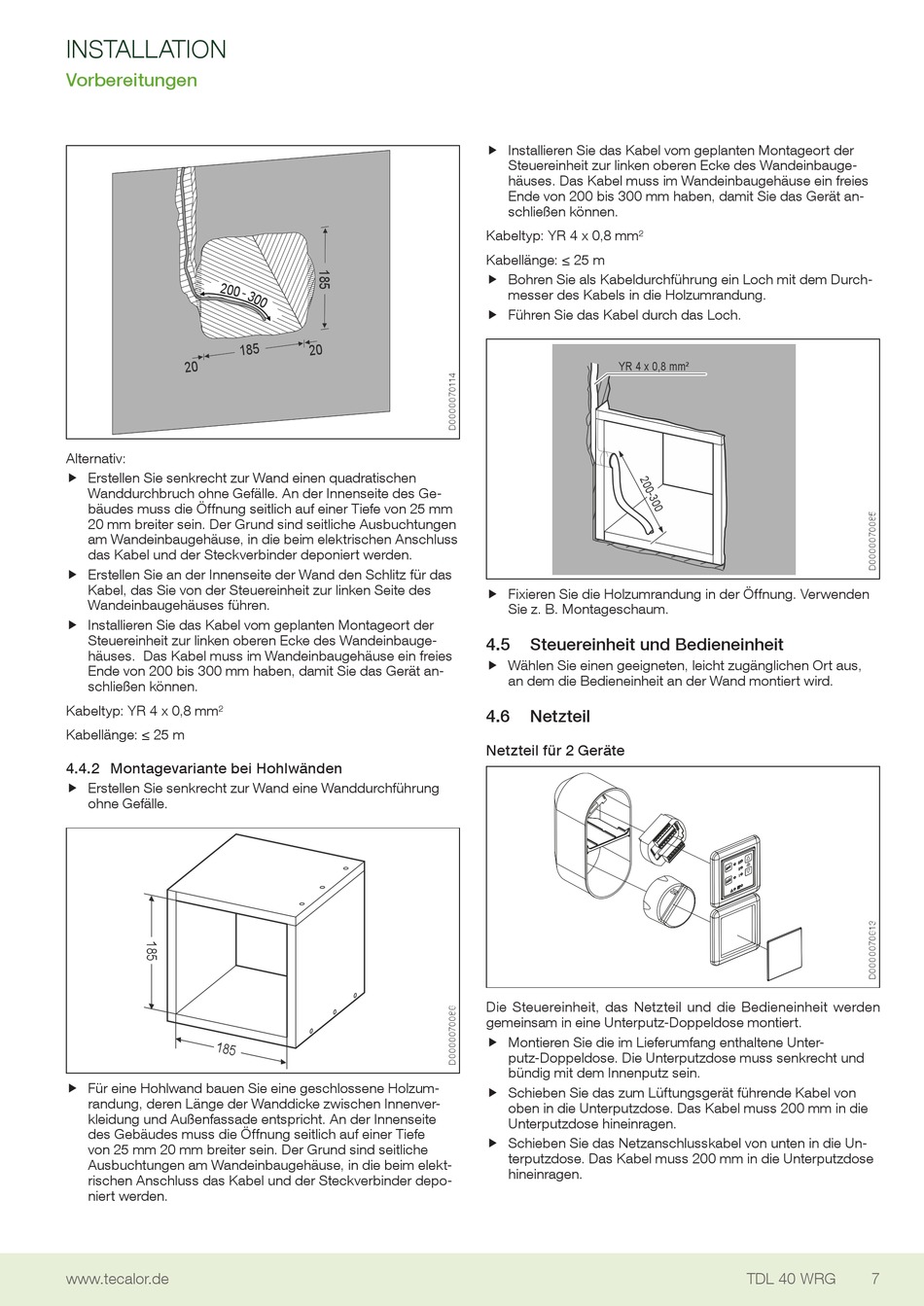

INSTALLATION
Vorbereitungen
Alternativ:
f erstellen sie senkrecht zur Wand einen quadratischen
f
Wanddurchbruch ohne Gefälle. An der Innenseite des Ge-
bäudes muss die Öffnung seitlich auf einer Tiefe von 25 mm
20 mm breiter sein. Der Grund sind seitliche Ausbuchtungen
am Wandeinbaugehäuse, in die beim elektrischen Anschluss
das Kabel und der steckverbinder deponiert werden.
f erstellen sie an der Innenseite der Wand den schlitz für das f
Kabel, das sie von der steuereinheit zur linken seite des
Wandeinbaugehäuses führen.
f Installieren sie das Kabel vom geplanten Montageort der f
steuereinheit zur linken oberen ecke des Wandeinbauge-
häuses. Das Kabel muss im Wandeinbaugehäuse ein freies
ende von 200 bis 300 mm haben, damit sie das Gerät an-
schließen können.
Kabeltyp : Y R 4 x 0,8 mm²
Kabellänge : ≤ 2 5 m
4.4.2 Montagevariante bei Hohlwänden
f erstellen sie senkrecht zur Wand eine Wanddurchführung f
ohne Gefälle.
f Für eine Hohlwand bauen sie eine geschlossene Holzum-
f
randung, deren Länge der Wanddicke zwischen Innenver-
kleidung und Außenfassade entspricht. An der Innenseite
des Gebäudes muss die Öffnung seitlich auf einer Tiefe
von 25 mm 20 mm breiter sein. Der Grund sind seitliche
Ausbuchtungen am Wandeinbaugehäuse, in die beim elekt-
rischen Anschluss das Kabel und der steckverbinder depo-
niert werden.
www.tecalor.de
f Installieren sie das Kabel vom geplanten Montageort der
f
steuereinheit zur linken oberen ecke des Wandeinbauge-
häuses. Das Kabel muss im Wandeinbaugehäuse ein freies
ende von 200 bis 300 mm haben, damit sie das Gerät an-
schließen können.
Kabeltyp : Y R 4 x 0,8 mm²
Kabellänge : ≤ 2 5 m
f Bohren sie als Kabeldurchführung ein Loch mit dem Durch-
f
messer des Kabels in die Holzumrandung.
f Führen sie das Kabel durch das Loch.
f
YR 4 x 0,8 mm²
f Fixieren sie die Holzumrandung in der Öffnung. Verwenden f
sie z. B. Montageschaum.
4.5

Steuereinheit und Bedieneinheit

f Wählen sie einen geeigneten, leicht zugänglichen ort aus,
f
an dem die Bedieneinheit an der Wand montiert wird.
4.6

Netzteil

Netzteil für 2 Geräte
Die steuereinheit, das Netzteil und die Bedieneinheit werden
gemeinsam in eine Unterputz-Doppeldose montiert.
f Montieren sie die im Lieferumfang enthaltene Unter-
f
putz-Doppeldose. Die Unterputzdose muss senkrecht und
bündig mit dem Innenputz sein.
f schieben sie das zum Lüftungsgerät führende Kabel von f
oben in die Unterputzdose. Das Kabel muss 200 mm in die
Unterputzdose hineinragen.
f schieben sie das Netzanschlusskabel von unten in die Un- f
terputzdose. Das Kabel muss 200 mm in die Unterputzdose
hineinragen.
TDL 40 WRG 7
