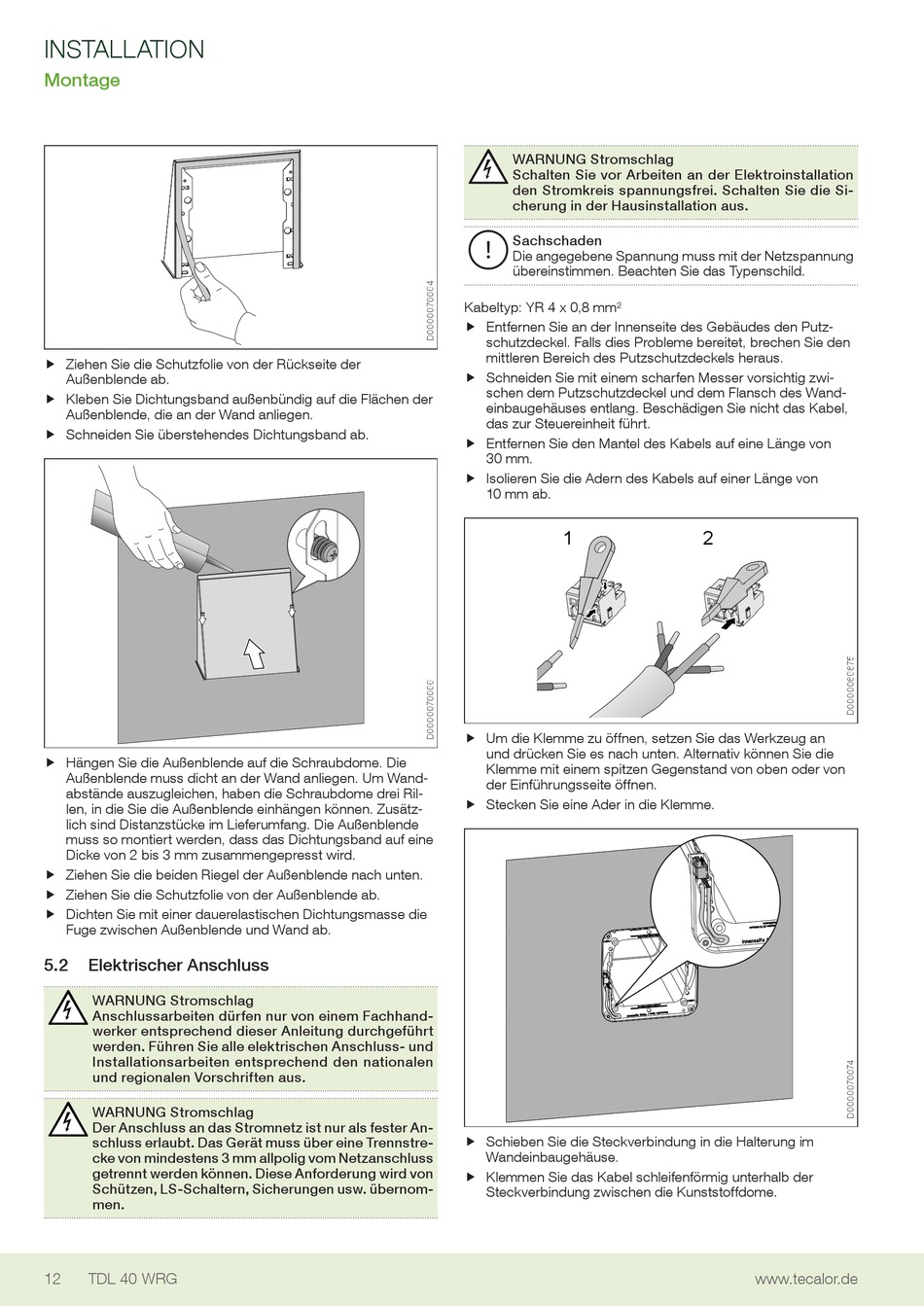

INSTALLATION
Montage
f Ziehen sie die schutzfolie von der Rückseite der
f
Außenblende ab.
f Kleben sie Dichtungsband außenbündig auf die Flächen der
f
Außenblende, die an der Wand anliegen.
f schneiden sie überstehendes Dichtungsband ab. f
f Hängen sie die Außenblende auf die schraubdome. Die f
Außenblende muss dicht an der Wand anliegen. Um Wand-
abstände auszugleichen, haben die schraubdome drei Ril-
len, in die sie die Außenblende einhängen können. Zusätz-
lich sind Distanzstücke im Lieferumfang. Die Außenblende
muss so montiert werden, dass das Dichtungsband auf eine
Dicke von 2 bis 3 mm zusammengepresst wird.
f Ziehen sie die beiden Riegel der Außenblende nach unten. f
f Ziehen sie die schutzfolie von der Außenblende ab.
f
f Dichten sie mit einer dauerelastischen Dichtungsmasse die
f
Fuge zwischen Außenblende und Wand ab.
5.2

Elektrischer Anschluss

WARNUNG Stromschlag
Anschlussarbeiten dürfen nur von einem Fachhand-
werker entsprechend dieser Anleitung durchgeführt
werden. Führen Sie alle elektrischen Anschluss- und
Installationsarbeiten entsprechend den nationalen
und regionalen Vorschriften aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss erlaubt. Das Gerät muss über eine Trennstre-
cke von mindestens 3 mm allpolig vom Netzanschluss
getrennt werden können. Diese Anforderung wird von
Schützen, LS-Schaltern, Sicherungen usw. übernom-
men.
12 TDL 40 WRG
WARNUNG Stromschlag
Schalten Sie vor Arbeiten an der Elektroinstallation
den Stromkreis spannungsfrei. Schalten Sie die Si-
cherung in der Hausinstallation aus.
Sachschaden
Die angegebene spannung muss mit der Netzspannung
übereinstimmen. Beachten sie das Typenschild.
Kabeltyp : YR 4 x 0,8 mm²
f entfernen sie an der Innenseite des Gebäudes den Putz-
f
schutzdeckel. Falls dies Probleme bereitet, brechen sie den
mittleren Bereich des Putzschutzdeckels heraus.
f schneiden sie mit einem scharfen Messer vorsichtig zwi-
f
schen dem Putzschutzdeckel und dem Flansch des Wand-
einbaugehäuses entlang. Beschädigen sie nicht das Kabel,
das zur steuereinheit führt.
f entfernen sie den Mantel des Kabels auf eine Länge von f
30 mm.
f Isolieren sie die Adern des Kabels auf einer Länge von
f
10 mm ab.
1
f Um die Klemme zu öffnen, setzen sie das Werkzeug an
f
und drücken sie es nach unten. Alternativ können sie die
Klemme mit einem spitzen Gegenstand von oben oder von
der einführungsseite öffnen.
f stecken sie eine Ader in die Klemme.
f
f schieben sie die steckverbindung in die Halterung im
f
Wandeinbaugehäuse.
f Klemmen sie das Kabel schleifenförmig unterhalb der
f
steckverbindung zwischen die Kunststoffdome.
2
